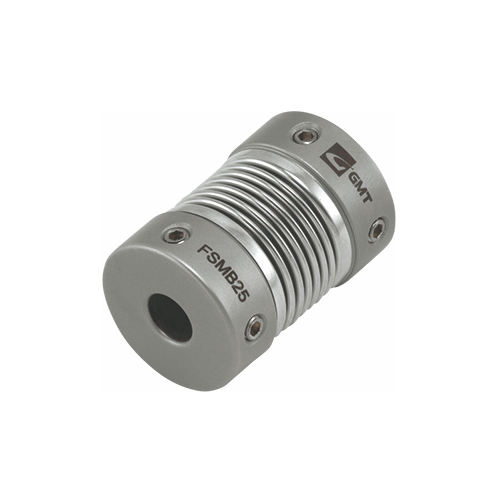

Flexibilní vlnovcová spojka FSMB

Flexibilní disková spojka FSMB

- Velikost: 12 - 32mm (vnější průměr)

- Přenášený kroutící moment: 0,5 - 3,0Nm

- Typ zajištění: stavěcí šroub DIN914

- Materiál: nerezová ocel

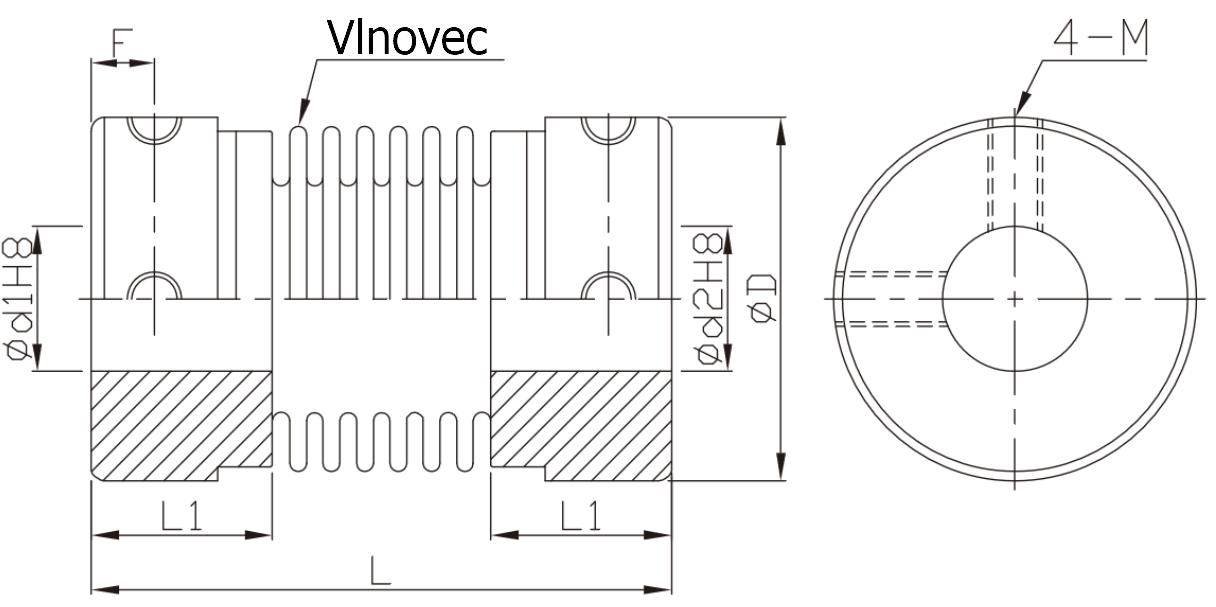

FSMB NAKRES

Technické informace:

Typ	Rozměry					Mk	Povolená odchylka			Statická torzní tuhost	Max. otáčky	Moment setvačnosti	Utahovací moment zajišťovacího šroubu
	ØD	L	L1	F	M	Mk	Úhlová	Paralelita	Axiální	Statická torzní tuhost	Max. otáčky	Moment setvačnosti	Utahovací moment zajišťovacího šroubu
	(mm)	(mm)	(mm)	(mm)	(mm)	(Nm)	(º)	(mm)	(mm)	(Nm/rad)	(rpm)	(kgm²)	(Nm)
FSMB	12	23,5	7,5	2,5	2,5	0,5	1,5	0,10	+0,4 / -1,2	100	32000	2,1 x 10^-7	0,5
FSMB	16	26,5	9	3	3	1,0	1,5	0,10	+0,4 / -1,2	150	24000	8,0 x 10^-7	0,7
FSMB	20	32	10	3,5	3	1,5	2	0,15	+0,6 / -1,8	220	19000	2,3 x 10^-6	0,7
FSMB	25	36,5	12	4,5	4	2,0	2	0,15	+0,6 / -1,8	330	15000	7,0 x 10^-6	1,7
FSMB	32	42	13,5	5,5	4	3,0	2	0,2	+0,8 / -2,5	490	12000	2,1 x 10^-5	1,7
