Popis:

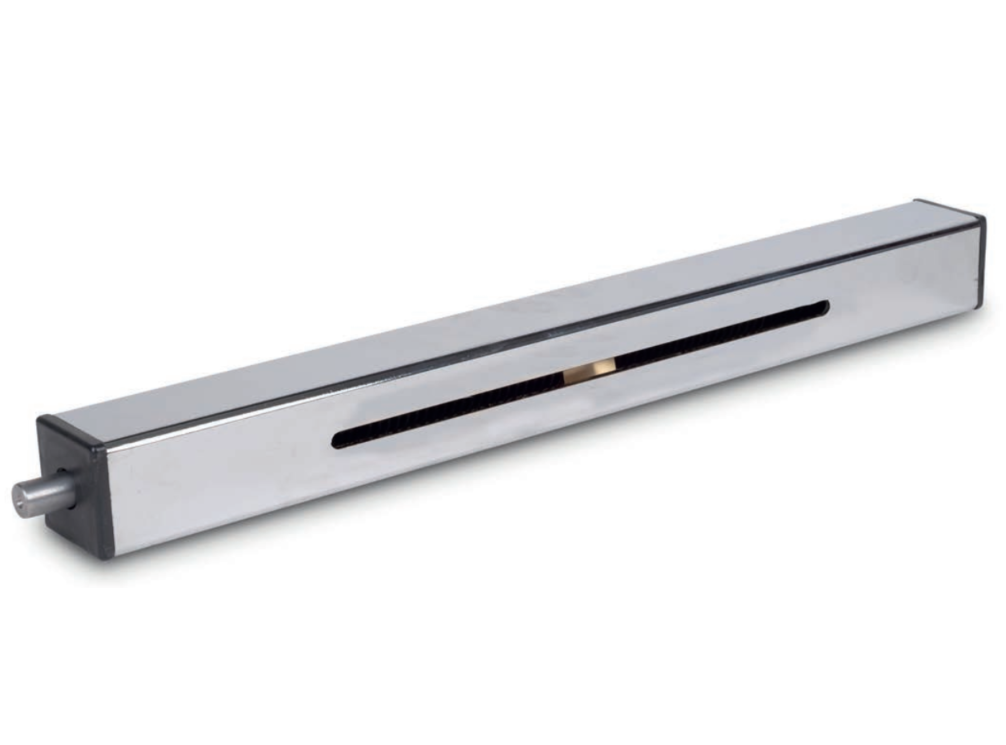

Vodicí trubky lineárních jednotek VE1V jsou vyrobeny z chromované oceli nebo lesklé nerezové oceli. přesné trubky. Průběžné vřeteno s kuličkovým ložisky na každé straně je instalováno ve vodicí trubce. Matice vřetena přenáší lineární pohyby na konektor lineární jednotky prostřednictvím hnacího klíče podél vodicí drážky.

Spolu s vodicí trubkou tvoří otvor pro vodicí prvek pevný lineární čtvercový vodicí mechanismus, který může přijímat velké torzní síly. Na výběr je více typů konektorů, které lze pomocí děleného otvoru nastavit nebo upnout pro dosažení malé vůle. V závislosti na konstrukci se k vodicímu prvku připevní přemísťovaná součást nebo se samotný vodicí prvek nainstaluje na místě použití tak, že se celá lineární jednotka pohybuje společně.

Možné příslušenství je zohledněno již při výběru lineárních jednotek podle možností uvedených v tabulkách. Tím je například zajištěno, že délky čepů z1 a z2 jsou vhodné pro upevnění příslušenství. Konektory lineárních jednotek a příslušenství nejsou součástí lineárních jednotek a je nutné je objednat zvlášť.

Nastavitelné ruční páky jsou určeny k opakovanému upínání vodicích prvků bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.


ve1v

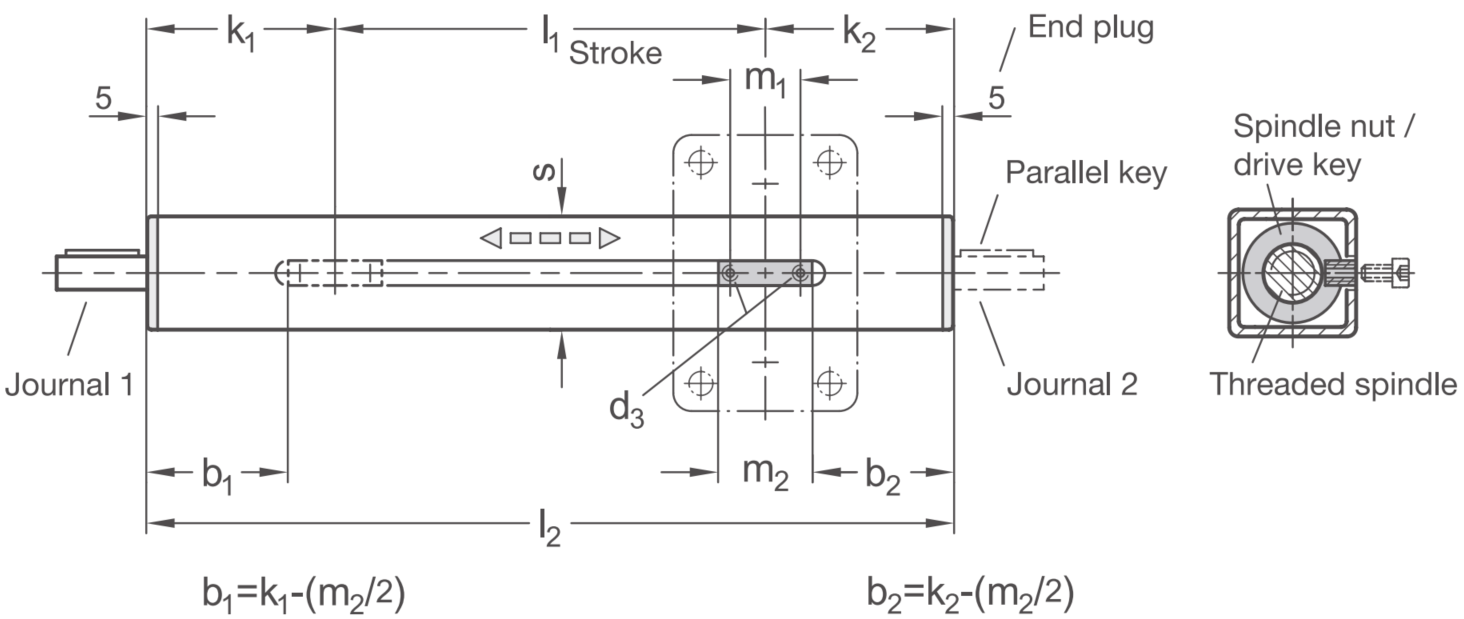

 Rozměry:

Rozměry
s
l1
k1 k2 d3 l2
m1 m2
30 1250 59 59 M4 1460 23 38
40 1570 72 72 M5 1810 42 54
50 1565 77 77 M6 1810 42 54



l1 ... maximální zdvih

k1 ... minimální vzdálenost od okraje 1

k2 ... minimální vzdálenost od okraje 2

l2 ... maximální celková délka (k1 + l1 + k2)


Objednací kód: VE1V - s - w - l1 - k1 - k2 - r - p - z1 - z2 | Příklad objednání: VE1V-30-ST-1200-60-60-RH-4-B-A

VE1V ... jednotrubková jednotka

s ... vnější průměr

w ... materiál

       ST = ocel

        • Vodicí trubka, DIN EN 10305-4: Ocel, chromovaná

        • Vřeteno s trapézovým / jemným závitem: Ocel, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

       ED = nerezová ocel

        • Vodicí trubky, EN 10216-5: nerezová ocel AISI 304

        • Trapézový / jemný závit vřetena: AISI 303, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

l1 ... zdvih

k1 ... vzdálenost od okraje 1

k2 ... vzdálenost od okraje 2

r ... směr stoupání závitu šroubu

       RH = pravý závit

       LH = levý závit

p ... stoupání šroubovice

z1 ... čep 1 (možnosti naleznete zde)

z2 ... čep 2 (možnosti naleznete zde)


s
Ø šroubu
Stoupání šroubovice Ø čepu Délka čepu B Délka čepu C
Délka čepu D
Délka čepu E
Délka čepu F
Volitelná délka čepu
Trapézový závit Jemný závit, metrický
d2 l3
l4 l5 l6 l7 l8
30 14 4 1 8 16 36 52 31 67 16...67
40 20 4 1 12 17 42 59 32 74 17...74
50 20 4 1 12 18 42 60 33 75 18...75



Čep z1

Čep
z1
B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční desku a ruční kolo (pouze pro d1 ≥ 30)
kod z1 b k kod z1 b k kod z1 b k
F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30)
Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8)
Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
kod z1 b k kod z1 b k kod z1 b k



Čep z2

Čep
z2
A Bez čepu B Čep pro ruční kolo C Čep pro ukazatel polohy
kod z2 a k kod z2 a k kod z2 a k
D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční vložku desku a ruční kolo (pouze pro d1 ≥ 30) F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30)
kod z2 a k kod z2 a k kod z2 a k
Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) bila
kod z2 a k kod z2 a k bila

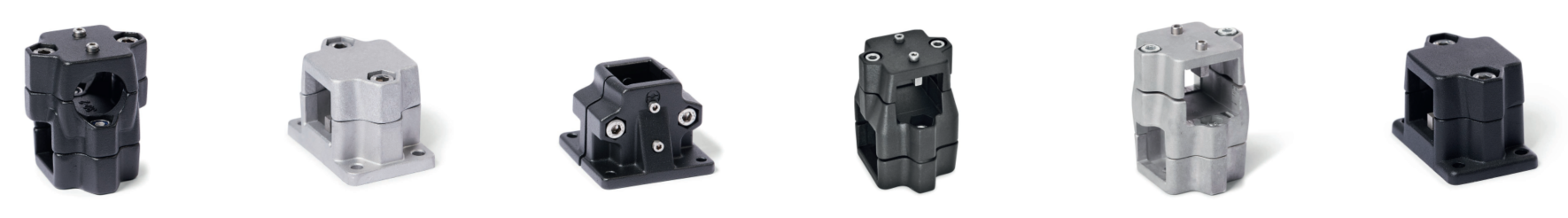

Jezdci jednotrubkových jednotek

Jednotrubková jednotka se stane funkční osou až po připojení konektoru lineární jednotky. Jezdci lineárních jednotek jsou k dispozici v různých provedeních pro různé aplikace. Pro zjednodušení procesu výběru je zde uveden jejich přehled.

spodni2


Technická data

td1td2

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 400 80 15 - 65 10 - 1,5 4,5 4,5
30 850 500 70 15 550 55 10 6,5 15 15
40 1100 2150 250 65 1900 150 50 15 42 42
50 1750 3100 650 150 3100 650 150 29 69 69
60 2600 4550 7500 400 4550 1400 350 45 125 125

Průhyb / pružná deformace:td3

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Pro uvedené hodnoty činí přibližně 0,4 mm. Tato deformace je zde znázorněna na příkladu síly Fz.

Aplikace

pr mon 1pr mon 2
























Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodovek (YLS a YTS) a propojovacích hřídelí umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány kolmo nebo rovnoběžně na sebe.

pr mon 3pr mon 4pr mon 5

Příslušenství

vzhvzpmvzpe




vzkvzdvvzdv




vzddvayk
