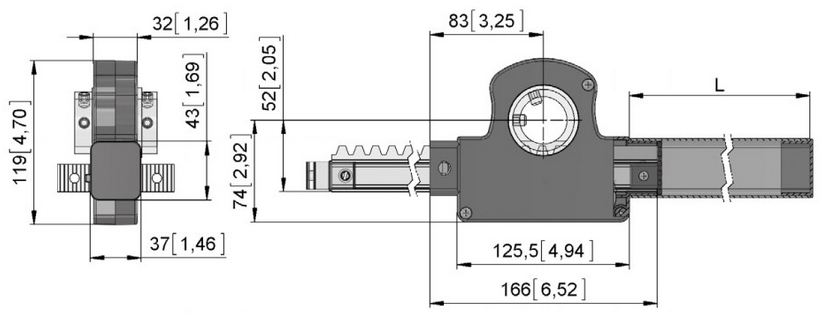

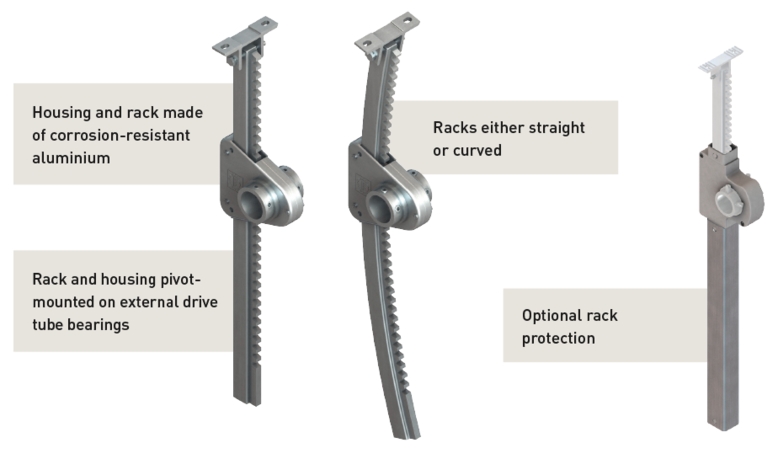

Ochrana AZZ 60 pro přímý hřeben, pokud je vyžadována ochrana proti mastnotě nebo ochrana lidských prstů
Verze | Typ č. | F | v |
r |
ZA | m |
(N) | (mm/n) | (mm) | (mm) | (kg) | ||

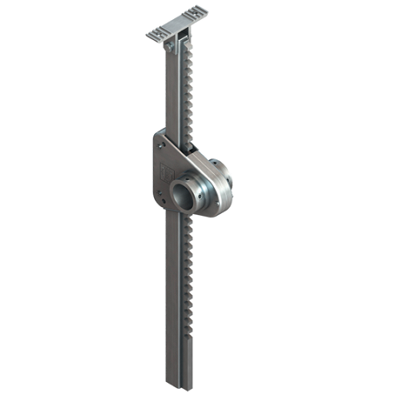

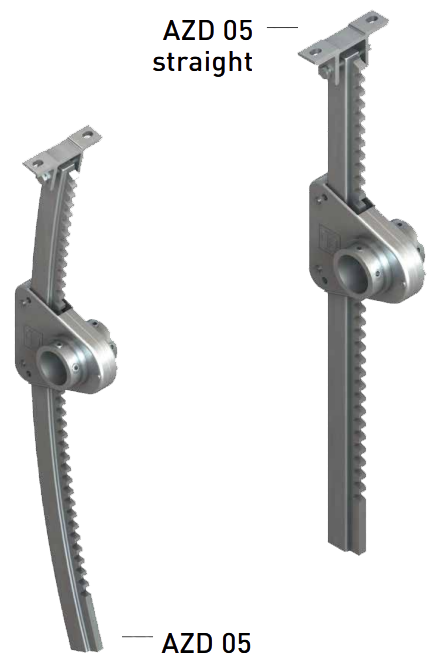

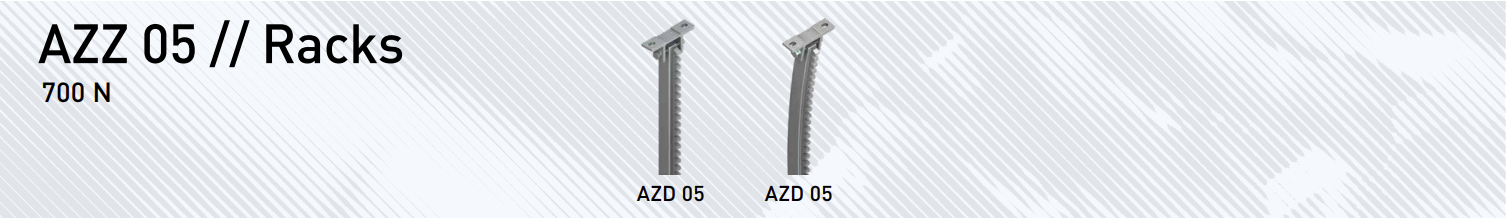

AZD 05.0253 - přímý hřeben |
61405.0502.53 | 700 | 126 | 20 | 52 | 0,4 |
AZD 05.1253 - zakřívený hřeben | 61405.0512.53 | 600 | 126 | 20 | 52 | 0,4 |

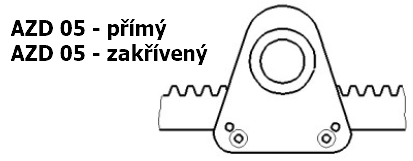

Pro přímý hřeben převodová jednotka AZD 05.0253 (61405.0502.53) | Pro zakřivený hřeben převodová jednotka AZD 05.1253 (61405.0512.53)

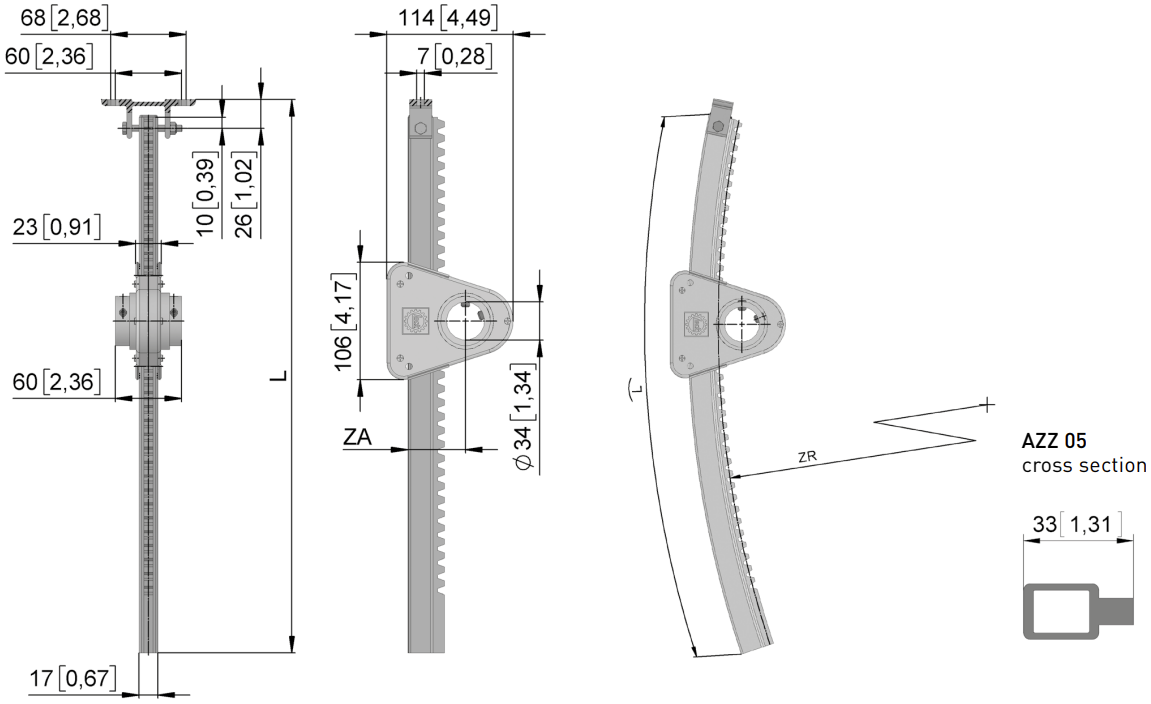

Verze | Typ č. | H | L |
ZR |
m |
(mm) | (mm) | (mm) | (kg) | ||
AZZ 05.0208 | 61405.0502.6508 | 610 | 800 | - | 0,5 |
AZZ 05.0210 | 61405.0502.6510 | 810 | 1 000 | - | 0,6 |
AZZ 05.0212 | 61405.0502.6512 | 1 010 | 1 200 | - | 0,7 |
AZZ 05.0214 | 61405.0502.6514 | 1 210 | 1 400 | - | 0,9 |
AZZ 05.0216 | 61405.0502.6516 | 1 410 | 1 600 | - | 1,1 |
Verze | Typ č. | H | L |
ZR |
m |
(mm) | (mm) | (mm) | (kg) | ||
AZZ 05.1208 | 61405.0512.6508 | 610 | 800 | 1 500 | 0,5 |
AZZ 05.1210 | 61405.0512.6510 | 810 | 1 000 | 1 500 | 0,6 |
AZZ 05.1212 | 61405.0512.6512 | 1 010 | 1 200 | 1 500 | 0,7 |
AZZ 05.1214 | 61405.0512.6514 | 1 210 | 1 400 | 1 500 | 0,9 |
AZZ 05.1216 | 61405.0512.6516 | 1 410 | 1 600 | 1 500 | 1,1 |
Verze | Typ č. | Popis | L |
m |
(mm) | (kg) | |||
AZZ 60.0501 |
81860.0501.0001 | Ochrana převodové jednotky // Pro AZD 05 - přímé provedení |
- | 0,1 |
AZZ 60.0504 | 81860.0501.0004 | Ochranná trubka hřebene pro zdvih H=410mm |
470 | 0,5 |
AZZ 60.0505 | 81860.0501.0005 | Ochranná trubka hřebene pro zdvih H=610mm | 670 | 0,8 |
AZZ 60.0506 | 81860.0501.0006 | Ochranná trubka hřebene pro zdvih H=810mm | 870 | 0,5 |
AZZ 60.0507 | 81860.0501.0007 | Ochranná trubka hřebene pro zdvih H=1010mm | 1070 | 1,2 |
AZZ 60.0508 | 81860.0501.0008 | Ochranná trubka hřebene pro zdvih H=1210mm | 1270 | 1,5 |
AZZ 60.0509 | 81860.0501.0009 | Ochranná trubka hřebene pro zdvih H=1310mm | 1370 | 0,8 |
AZZ 60.0510 | 81860.0501.0010 | Ochranná trubka hřebene pro zdvih H=1410mm | 1470 | 1,9 |
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
AZZ 05.0208AZZ 05.0210AZZ 05.0212AZZ 05.0214AZZ 05.0216
AZZ 05.1208AZZ 05.1210AZZ 05.1212AZZ 05.1214AZZ 05.1216
