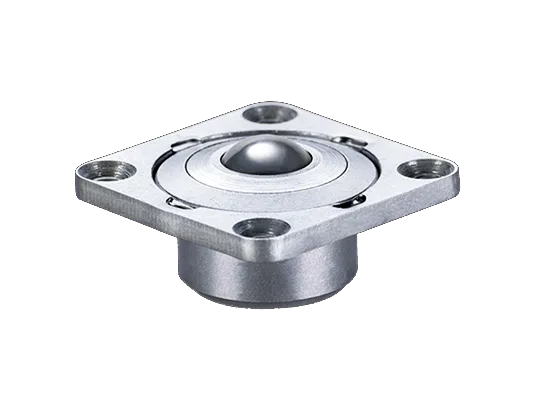

MS SÉRIE - TOP FLANGE

Popis:

Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série mají hlavní nosnou kuličku o velikosti větší než 19 mm a obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.

Vlastnosti:

Specifikace kuličkové jednotky:

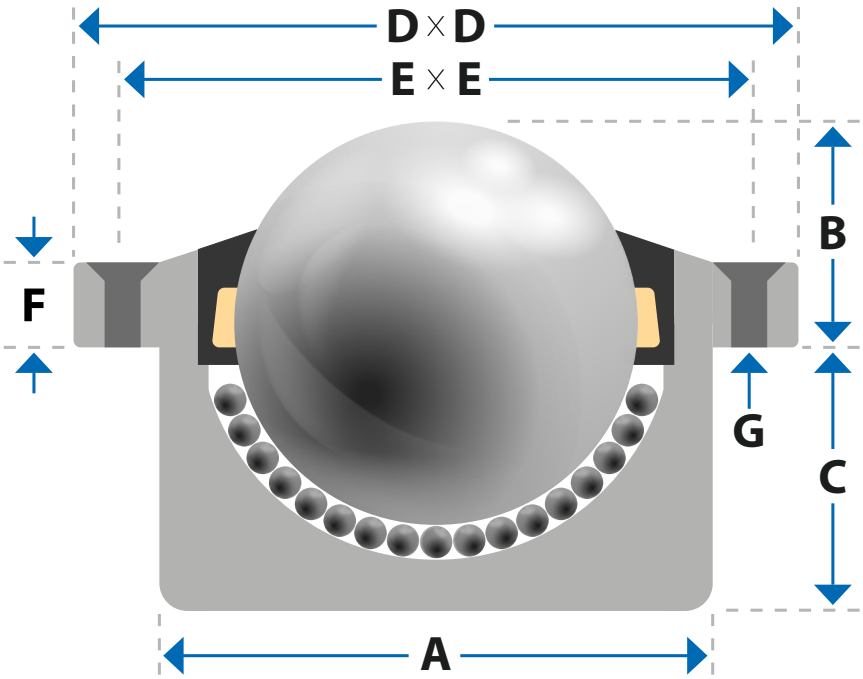

Typ	Únosnosti (kg)			Průměr kuličky (mm)	Rozměry (mm)
					A	B	C	D x D	E x E	F	G
M 121)	25	20	5	12	23,9	9,6	11,1	44,52)	34,9	3,2	2x3,6
M 15	60	50	10	15	24,0	11,3	9,7	45	32	5,0	4x4,6
M 22	180	180	20	22	36,0	11,8	18,7	57,2	44,5	5,0	4x5,6
M 30	350	350	25	30	45,0	16,8	20,0	76,2	57,9	6,3	4x7,1
M 45	600	600	25	45	62,0	22,0	31,5	85	69	9,5	4x7,1



1) Označuje lisovaný horní uzávěr

2) MF12 má 44,5mm kruhovou přírubu se 2 upevňovacími otvory.

Dostupné materiálové provedení:

... Ložiska z chromované oceli, pozinkované tělo a víčko (standardní)

... Kuličky z nerezové oceli, pozinkované tělo a víčko

... Nylonová zátěžová kulička, pozinkované tělo a víčko
