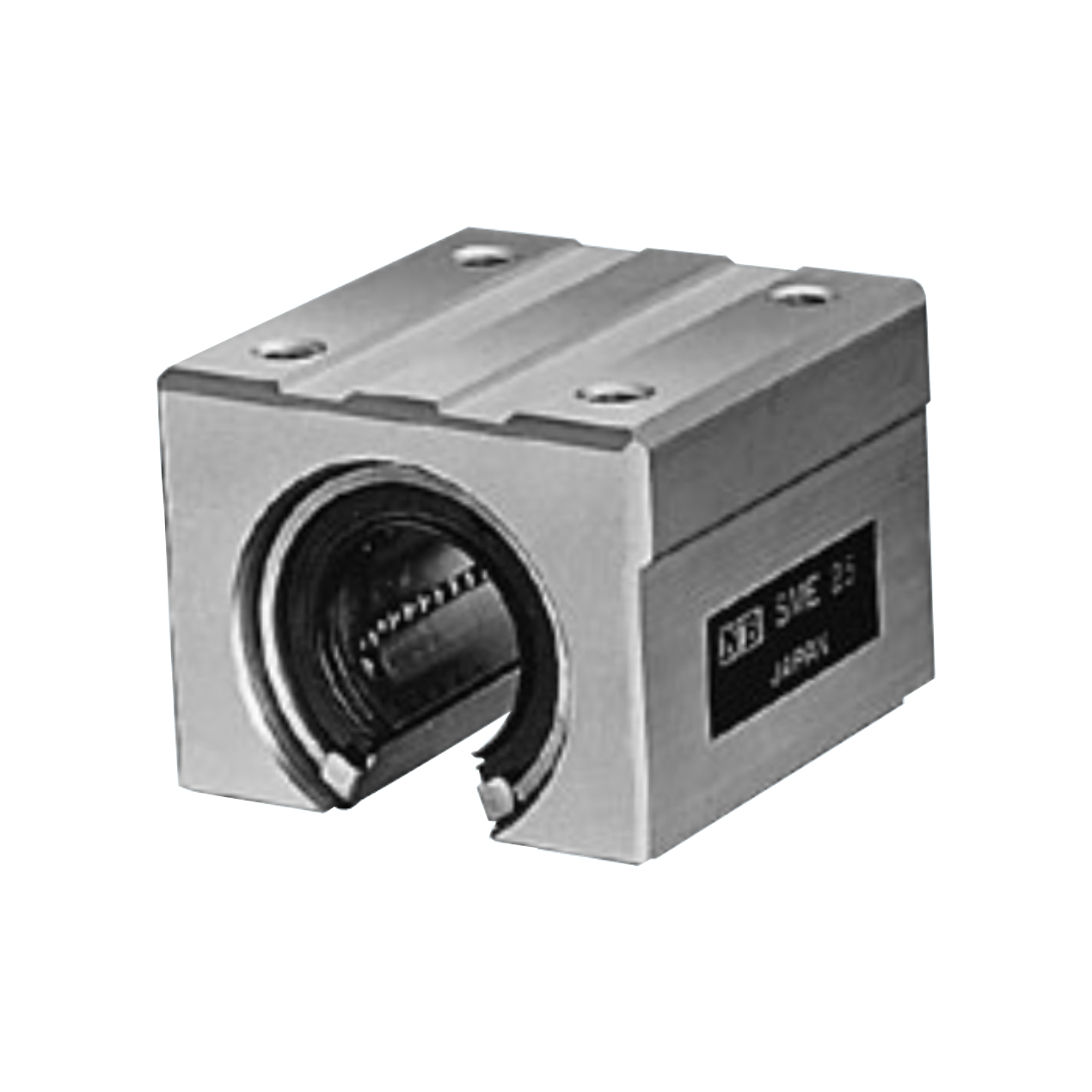

Lineární set SME

Zpět na: Standardní lineární sety - otevřené


Lineární set SME

- Pro průměry hřídele: 10 - 50mm
- Provedení: otevřené / standardní
- Statická únosnost: až 7,94kN
- Dynamická únosnost: až 3,82kN

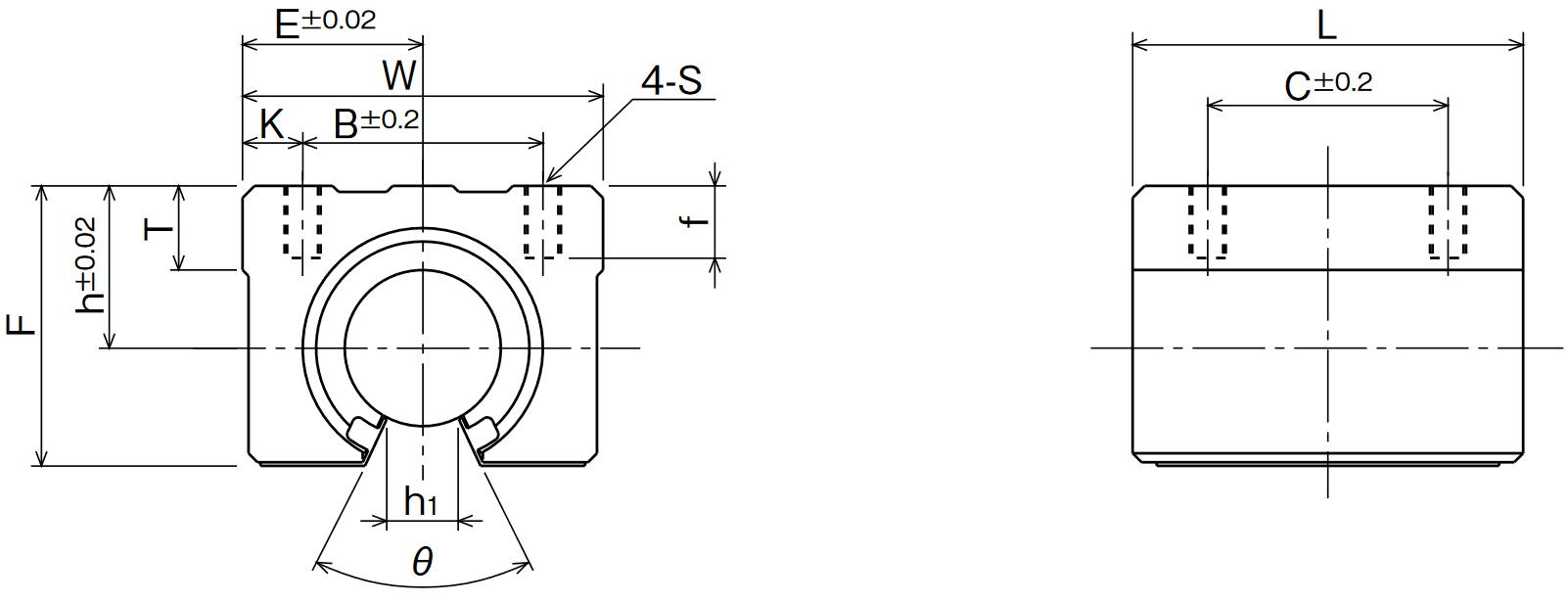

sme nakres

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (N)
Dynamické Statické
 dr h E W L F T h1 θ (°) B C K S
 f C Co
SME 10 G UU 10 15 18 36 32 24 7 6 80 25 20 5,5 M5 10 372 549
SME 13 G UU 13 17 20 40 39 28 8 8,5 80 28 26 6 M5 10 510 784
SME 16 G UU 16 20 22,5 45 45 33 9 10 80 32 30 6,5 M5 12 774 1180
SME 20 G UU 20 23 24 48 50 39 11 10 60 35 35 6,5 M6 12 882 1370
SME 25 G UU 25 27 30 60 65 47 14 11,5 50 40 40 10 M6 12 980 1570
SME 30 G UU 30 33 35 70 70 56 15 14 50 50 50 10 M8 18 1570 2740
SME 35 G UU 35 37 40 80 80 63 18 16 50 55 55 12,5 M8 18 1670 3140
SME 40 G UU 40 42 45 90 90 72 20 19 50 65 65 12,5 M10 20 2160 4020
SME 50 G UU 50 53 60 120 110 92 25 23 50 94 80 13 M10 20 3820  7940

 Nomenklatura značení:

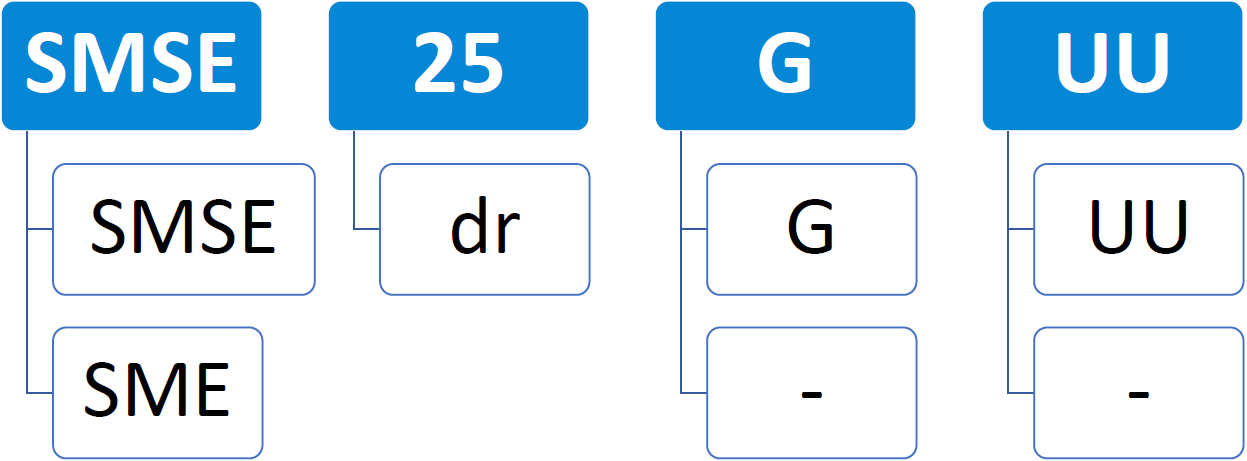

SME ZNACENI

Příklad značení: SMSE 25 G UU

- specifikace (SME - standardní / SMSE - nerezové)
- 25 (vnitřní průměr)
- G (plastová klec) / bez označení (ocelová klec pro SME nebo nerezová klec pro SMSE)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
