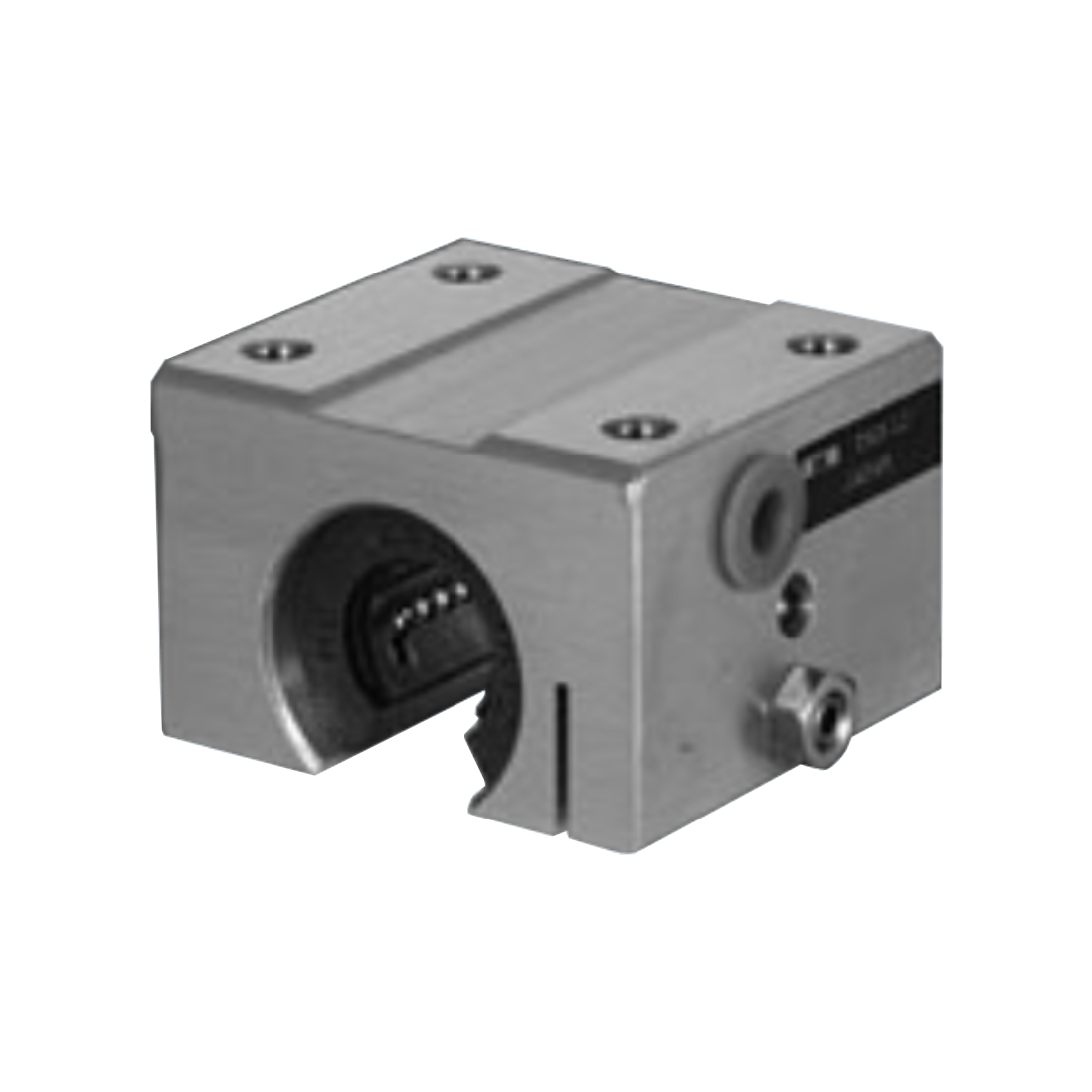

Lineární set TKD

- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené / standardní / nastavitelné
- Statická únosnost: až 13,5kN
- Dynamická únosnost: až 10,8kN

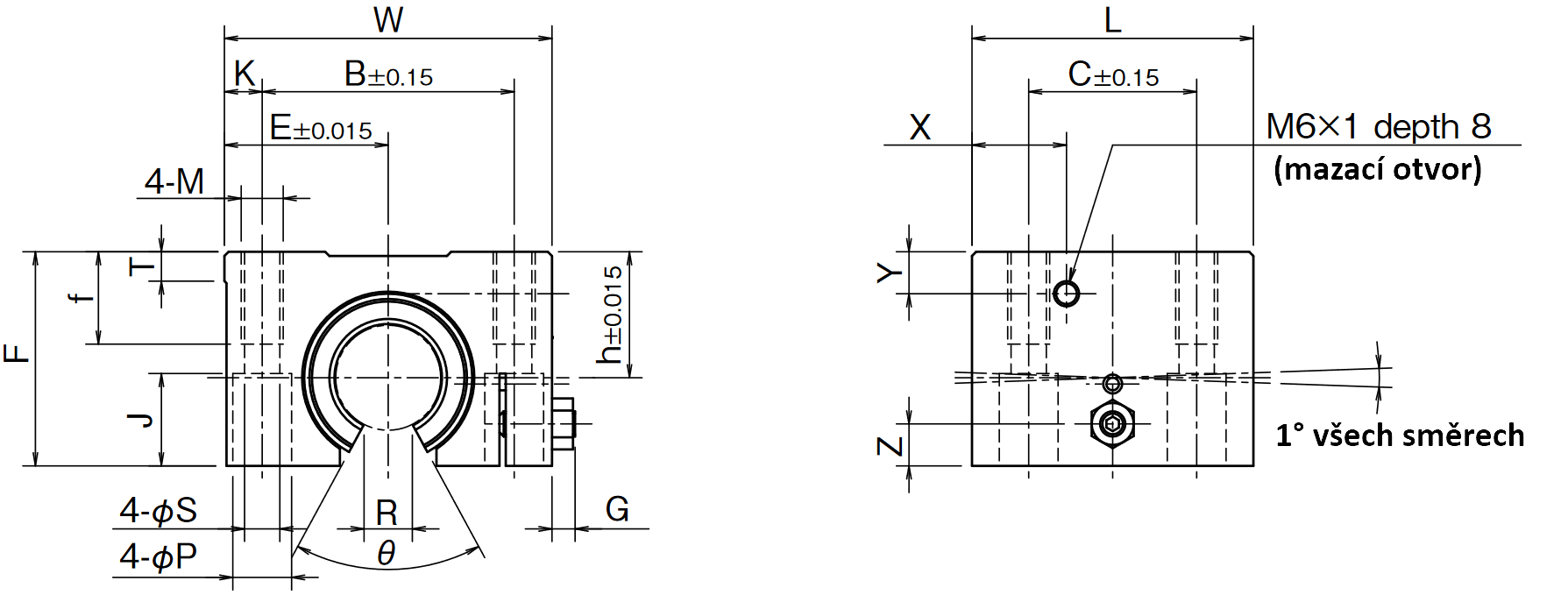

tkd nakres

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (N)
Dynamické Statické
 dr h E W L F G Z T R θ (°) X
 Y B C K M f S P J C Co
TKD 12 UU 12 18 21,5 43 39 28 3,2 5 5 6,5 66 14,5 7,5 32 23 5,5 M5 11 4,3 8 11,5 1020 1290
TKD 16 UU 16 22 26,5 53 43 35 3,2 6 5 9 68 15,5 9,5 40 26 6,5 M6 13 5,3 9,5 14 1250 1550
TKD 20 UU 20 25 30 60 54 42 4 8 5 9 55 19 9 45 32 7,5 M8 18 6,6 11 18 2090 2630
TKD 25 UU 25 30 39 78 67 51 5,5 10 7 11,5 57 22,5 10 60 40 9 M10 22 8,4 14 22 3780 4720
TKD 30 UU 30 35 43,5 87 79 60 5,5 12 8 14 57 26 11,5 68 45 9,5 M10 22 8,4 14 26 5470 6810
TKD 40 UU 40 45 54 108 91 77 5 15 10 19,5 56 26,5 14 86 58 11 M12 26 10,5 17,5 33 6590 8230
TKD 50 UU 50 50 66 132 113 88 7 17 12 22,5 54 43,5 12,5 108 50 12 M16 34 13,5 20 39 10800 13500

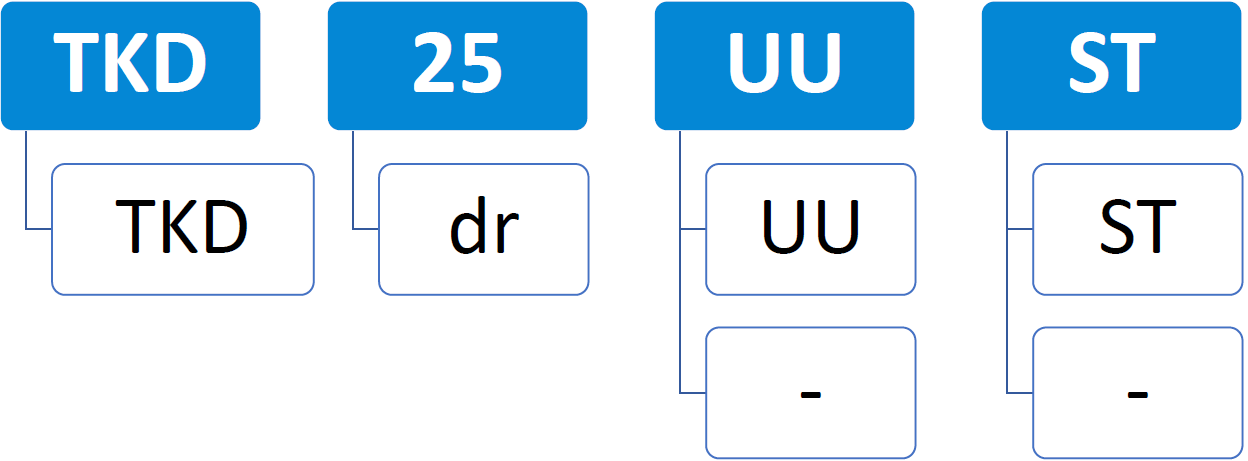

 Nomenklatura značení:

TKD ZNACENI

Příklad značení: TKD 25 UU ST

- specifikace (typ TKD - otevřený, nastavitelný)
- 25 (vnitřní průměr)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
- ST (bez kompenzace naklonění) / bez označení (s kompenzací naklonění)
