AXS 120 TH | Osa X,Y - horizontální

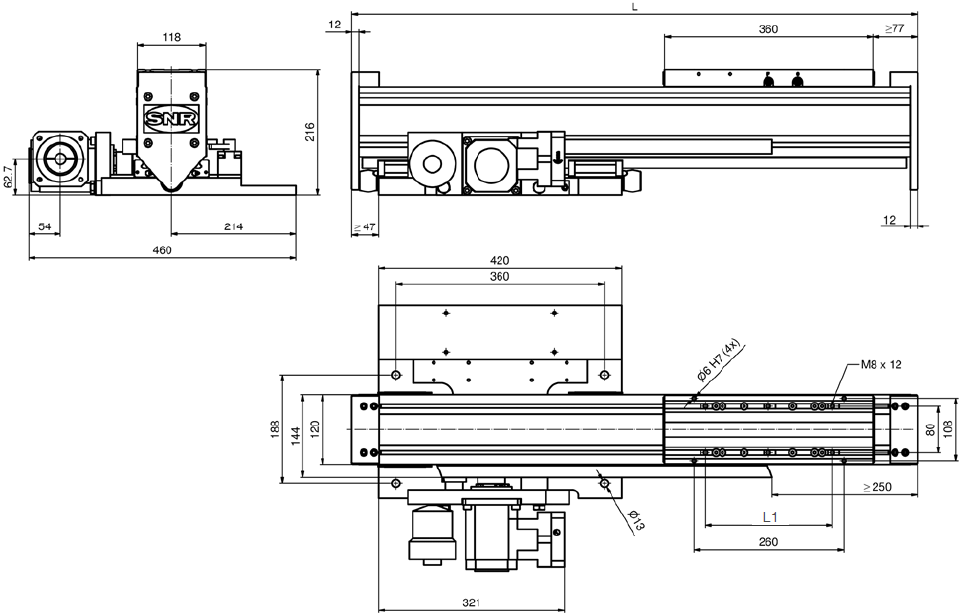

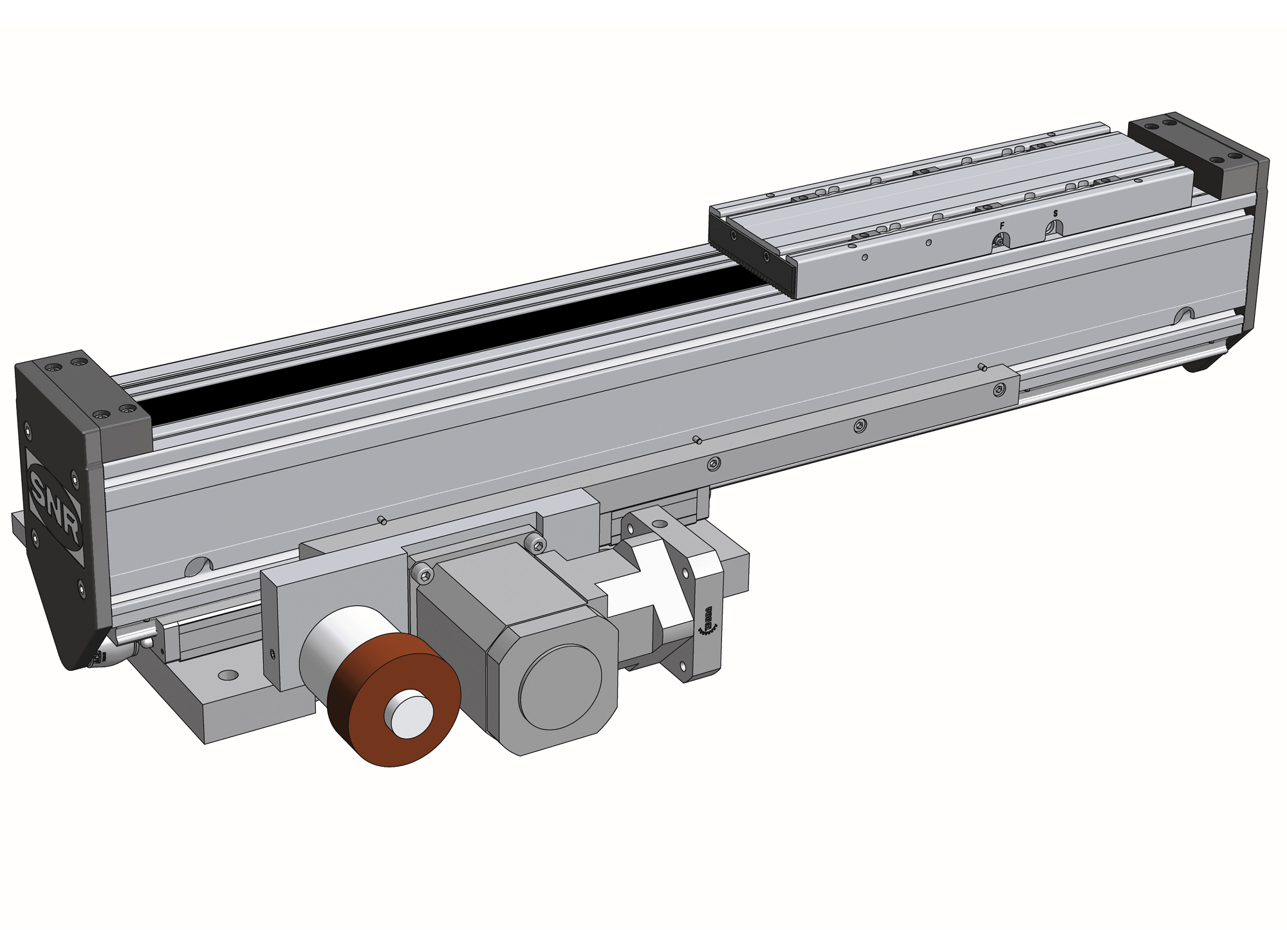

Teleskopická jednotka AXS 120 TH / osa X, Y - horizontální poloha
- velikost: 120
- hliníkový základní profil 118x216mm
- pohon 1. stupeň: ozubený hřeben a pastorek
- pohon 2. stupeň: ozubený řemen
- modul ozubení: 2
- typ řemene: 50AT10
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pastorku: 2880N
- povolené dynamické zatížení řemene: 2500N
- maximální rychlost 600m/min
- maximální délka modulu: 3000mm
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku (mm) |
Charakteristika | ||
| 1. stupeň |
2. stupeň | a (m/s2) |
v (m/s) | ||
| Kuličkové vedení | D | 420 | 360 | 50 | 10 |
Poznámka: rychlost 10m/s je součtem rychlostí 1. a 2. stupně
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Stupeň | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | |||
| AXS 120 TH |
D | 1 | 42 500 | 42 500 | 1 700 | 7 000 | 7 000 |
| AXS 120 TH | D | 2 | 28 500 | 28 500 | 370 | 2 600 | 2 600 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Stupeň | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | |||
| AXS 120 TH | D | 1 | 16 000 | 16 000 | 650 | 2 650 | 2 650 |
| AXS 120 TH | D | 2 | 12 000 | 12 000 | 155 | 1 100 | 1 100 |
Technické údaje:
| AXS 120 TH |
Jednotka / popis | Hodnota |
| Základní rozměr | mm | 118x216 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 661,1 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 938,6 |
| Pohon 1. stupeň | Ozubený hřeben a pastorek | modul 2 |
| Pohon 2. stupeň | Ozubený řemen | 50AT10 |
| Maximální rychlost | m/min | 600 |
| Povolené dynamické zatížení pastorku | N | 2 880 |
| Povolené dynamické zatížení řemene | N | 2 500 |
| Zdvih na otáčku řemenice | mm | 280 |
| Potřebný rozběhový moment | Nm | 2,8 |
| Maximální hnací moment na výstupu převodovky | Nm | 64 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 7,4 |
| Maximální délka modulu | m | 3,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
Hmotnost:
| AXS 120 TH |
Jednotka | Typ vedení D |
|
| 1. stupeň |
2. stupeň | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 41,3 | 14,5 |
| Hmotnost na 100mm zdvihu | kg | - | 3,9 |
| Hmotnost pojezdového stolu | kg | 5,9 | - |
