Paletový stoper ELD-195


Zdvih: 8 mm
Tlumící zdvih: 20 mm
Minimální váha palety: 3,5 kg
Maximální váha palety: 19¨5 kg
Pro maximální hnací sílu palety na dopadovou desku stoperu: 200 N

Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.

vereinzeler ged stoppenfreigeben


















POPIS FUNKCE

Paletový stoper / oddělovací zarážka s tlumením zastaví a umístí jednu nebo více palet v definované poloze. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí nebo pro produkty, které jsou citlivé na otřesy atp. Další výhodou je, že produkty budou zastaveny v přesné poloze a tudíž lze vynechat další indexování výrobku. Po provedení operace uvolní paletu pro následný transport. Uvolnění se realizuje pohybem dopadové desky směrem dolů. Tento pohyb je realizován elektromechanickým pohonem. Díky elektromechanickému pohonu odpadají náklady na instalaci vzduchu a následný provoz. Díky krátké době cyklu zajišťují vysokou produktivitu.Pro identifikaci horní a dolní polohy dopadové desky lze stoper vybavit senzory pro snímání polohy (v některých modelech je již toto snímání integrováno).


Výhody

  • jemné zpomalení a zastavení palety
  • integrovaný tlumící systém
  • dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
  • přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
  • určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly
  • vysoká účinnost a nízké provozní náklady díky elektromechanickému pohonu
  • nízké náklady na instalaci odstraněním pneumatického systému
  • nízký hluk
  • zjednodušené uvedení do provozu a následná údržba pomocí integrovaných diagnostických nástrojů (v závislosti na modelu)
  • zpětná vazba

Provedení

  • zdvih pro spuštění: 8 mm
  • 2x5pin M12x1 koncovka
  • plastová dopadová deska (KU)
  • dle požadavku zákazníka
  • různé příslušenství

Pro aplikace

Pro maximální hnací sílu palety na dopadovou desku stoperu: 200 N

   Dopravní rychlost               Váha paletky + produktu
m/min kg
06 3,5 - 195
09 3,5 - 170
12 3,5 - 150
18 3,5 - 80
24 3,5 - 50
30 3,5 - 35
36 3,5 - 25

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.

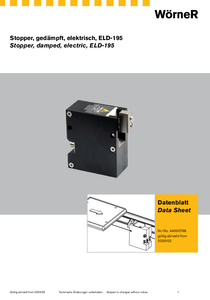

Katalogový list

ELD 195


 Modely

csm icon step e2a0e963d5 ELD-195
