DBSR-400

Worner logo

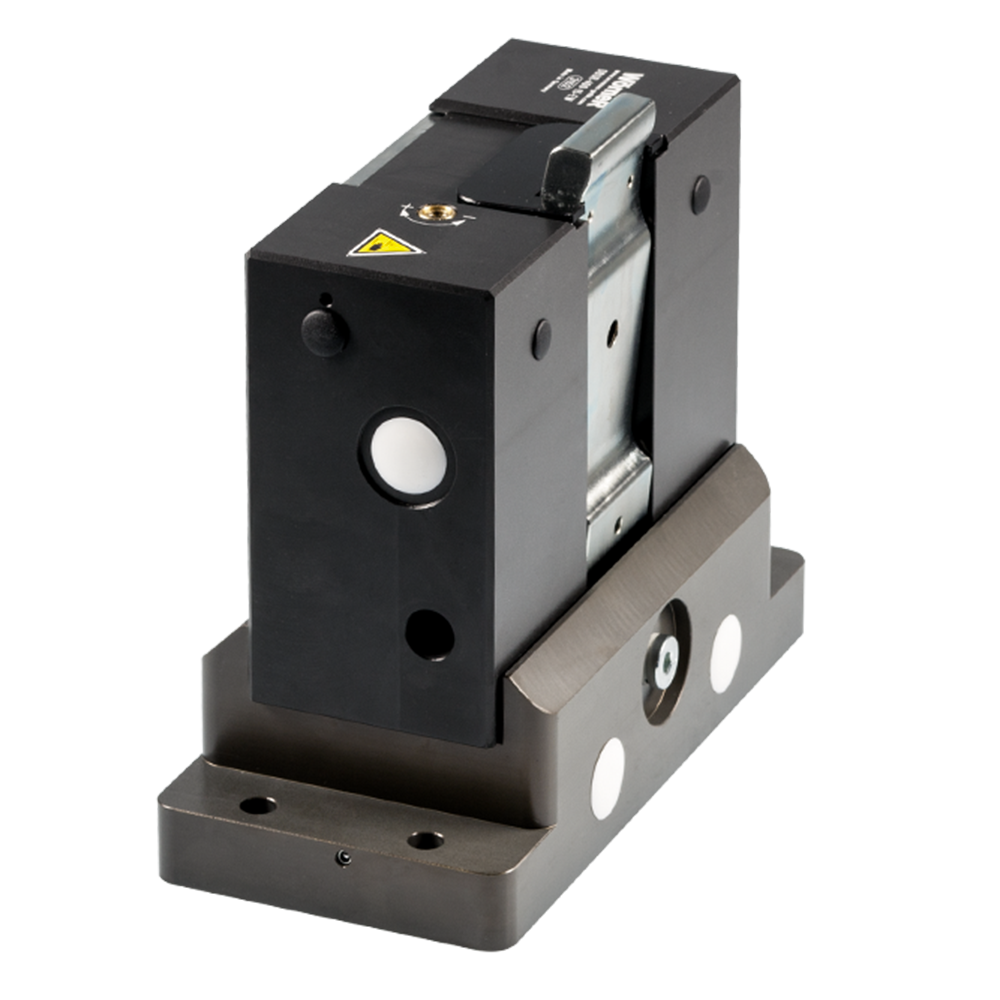

Paletový stoper DBSR-400


Zdvih: 15 / 25 mm
Tlumící zdvih: 22 mm
Minimální váha palety: 15 kg
Maximální váha palety: 400 kg
Pro maximální hnací sílu palety na dopadovou desku stoperu: 275 N

Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.

vereinzeler ged stoppenfreigeben


















POPIS FUNKCE

Paletový stoper s tlumením zastaví jednu nebo více palet do definované polohy. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí nebo produkty, které jsou citlivé na otřesy atp. Pohyb zarážky směrem dolů, pro uvolnění pohybu paletky, je ovládán pneumaticky a může být jednočinný (směrem dolů pneumaticky, zpět nahoru integrovanou pružinou) nebo dvojčinný (směrem dolů pneumaticky a zpět také). Pro identifikaci horní a dolní polohy lze vybavit stoper snímači polohy.


Výhody

  • úzká konstrukce pro přímou integraci do válečkových dopraníků (bez zvětšení rozteče válečků)
  • mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
  • dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
  • přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
  • určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly

Provedení

  • zdvih pro spuštění: 15 mm, 25 mm
  • jednočinný / dvojčinný (EW / DW)
  • dle požadavku zákazníka
  • různé příslušenství

Pro aplikace

Pro maximální hnací sílu palety na dopadovou desku stoperu: 275 N

   Dopravní rychlost               Váha paletky + produktu
m/min kg
06 15 - 400
09 15 - 360
12 15 - 280
18 15 - 130
24 15 - 90
30 15 - 60
36 15 - 40

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.

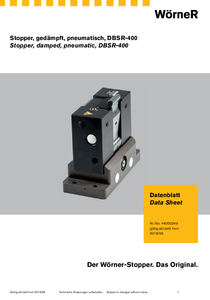

Katalogový list

DBSR 400
