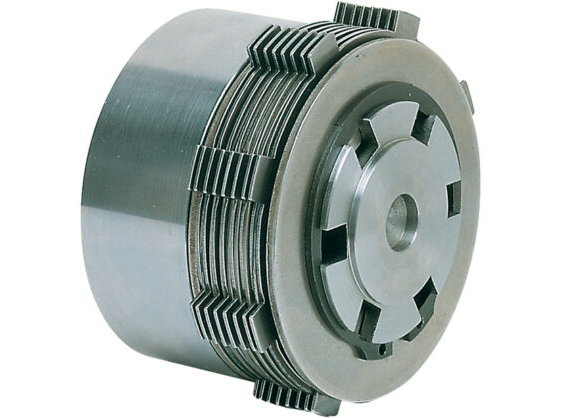

Pneumaticky ovládaná vícekotoučová brzda se statickým válcem
- Obvykle se používá v suchých aplikacích s kotouči "BF"
- Montáž na pevný hřídel (1) a pouzdro (10) připojené k brzděnému dílu
- Statický moment při 6 barech (Ms) od 52 do 560 Nm
SCHÉMA
1. NÁBOJ
2. VÁLEC
3. PÍST
4. TĚSNICÍ KROUŽEK
5. HLAVNÍ DESKA
6. VNITŘNÍ DISK
7. VNĚJŠÍ DISK
8. POJISTNÝ KROUŽEK
9. POJISTNÝ KROUŽEK
10. DOMEK HRNCE / TĚLA
