PAS...0360

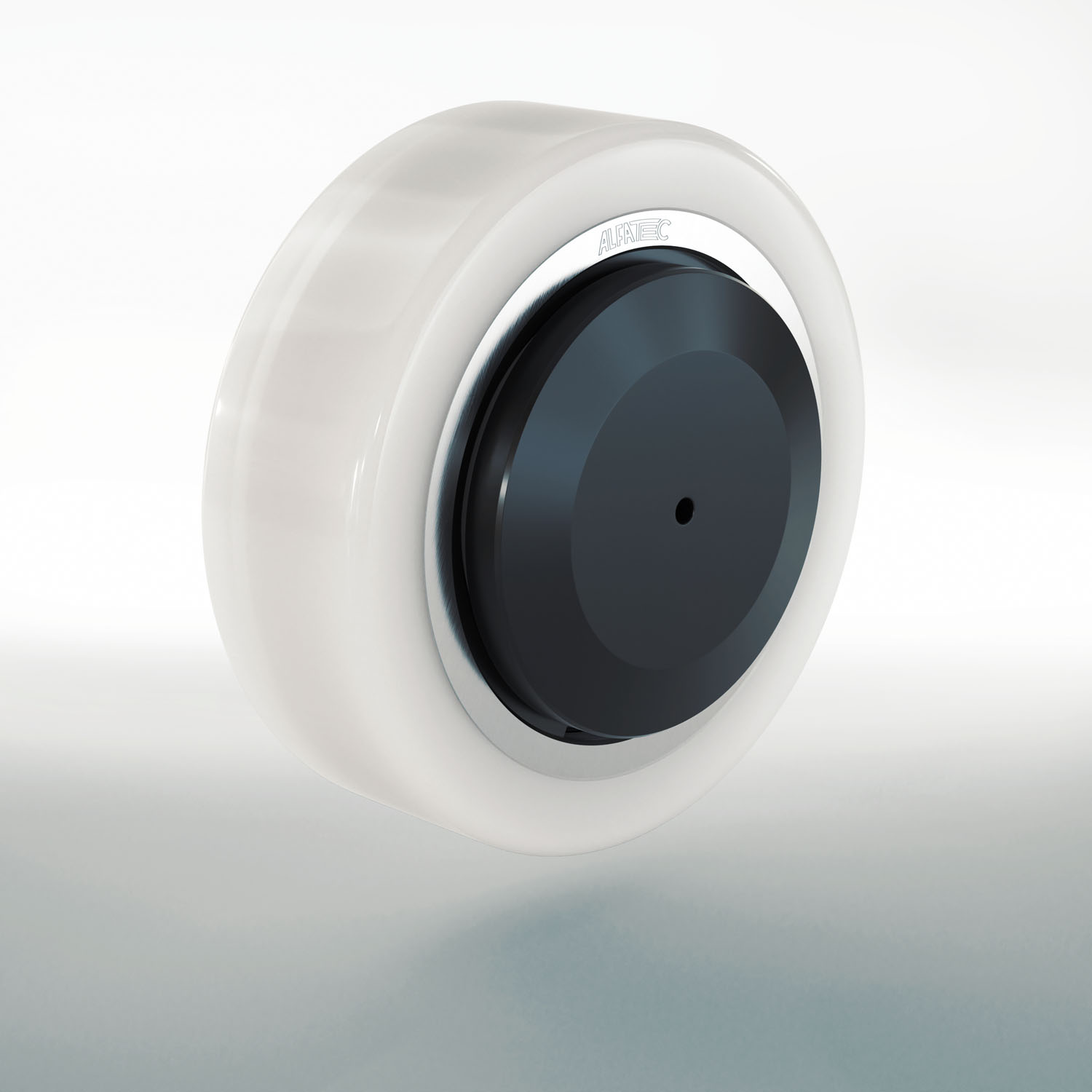

Kladka série ALFA-SPEED PASxxx.0360
- Typ: 0360 / axiálně stavitelná - oilamidový kluzák
- 4 velikosti
- Běhoun kladky s povlakem z Polyamidu
- Radiální nosnost: od 0,90 kN - 2,50 kN
- Axiální nosnost: od 0,40 kN - 0,60 kN
- Dostupné průměry: od 40,0 mm / 101,2 mm
- Vhodné pro U-profil / typ UPxxx.0730
- Dostupné příslušenství: montážní desky typ BQ / BR
- Rychlost až 5 m/s
- Nízký valivý odpor
- Hladký pohyb a tichý pohyb
- Vysoká zátěžná kapacita
- Teplotní odolnost -30°C ~ +80°C
- Chemická odolnost
Příklad objednání:
PAS 100.0360 (pouze kladka)
PAS 100.0360/BQ1000 (kladka se čtvercovou deskou)
PAS 100.0360/BR1100 (kladka s obdélníkovou deskou)
Základní popis:
Kladka série ALFA-SPEED PASxxx.0360 je verze s radiálním a axiálním vedením, která je vhodná zejména pro dynamické aplikace. Axiální kluzný díl je z Oilamidu a je určen pro aplikace s nízkým axiálním zatížením. Materiál běhounu z Polyamidu díky svým vlastnostem zaručuje hladký pohyb a tichý chod i v náročných podmínkách použití a to hlavně v aplikacích, kde je vyžadována chemická odolnost vůči alkoholu, solím, tukům a určitým kyselinám a zásadám ve zředěných koncentracích. Je axiálně nastavitelná pomocí axiální kroužků. Pro každý rozměr kladky Alfa-Speed je určen odpovídající U-profil (UPxxx.0730). Kladky jsou k dispozici v provedení s přírubou, která může být čtvercová nebo obdélníková. V závislosti na zatížení je tato kladka k dispozici v různých velikostech.

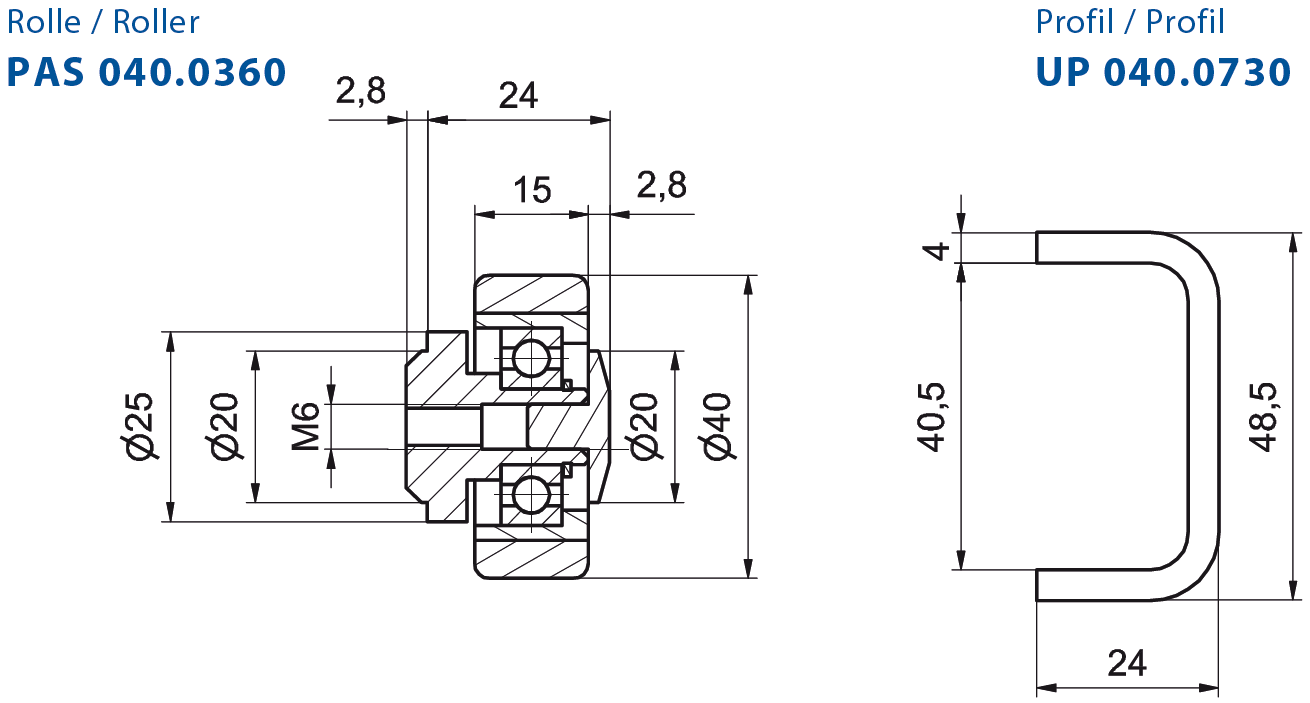

Kladka ALFA-SPEED PAS 040.0360 ... FR = 0,90kN / FA = 0,40kN / Ø = 40,0mm
Profil ALFA-SPEED UP 040.0730
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

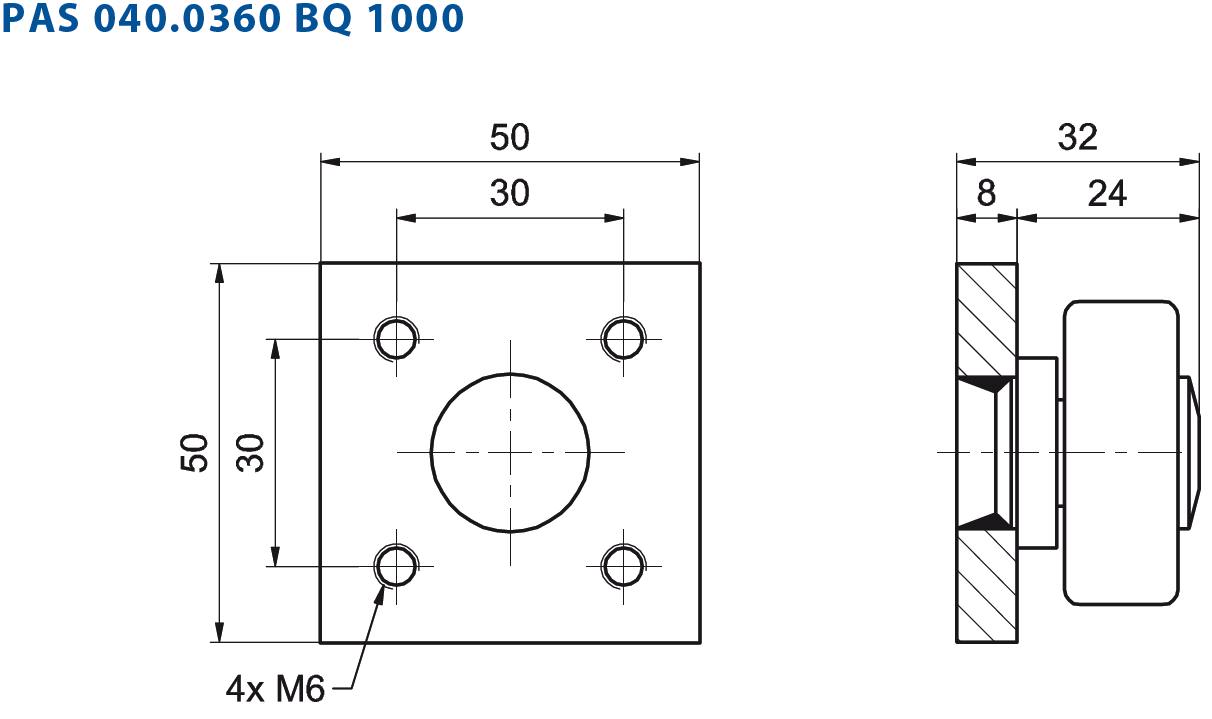

Kladka se čtvercovou přírubou ALFA-SPEED PAS 040.0360/BQ1000 ... FR = 0,90kN / FA = 0,40kN / Ø = 40,0mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

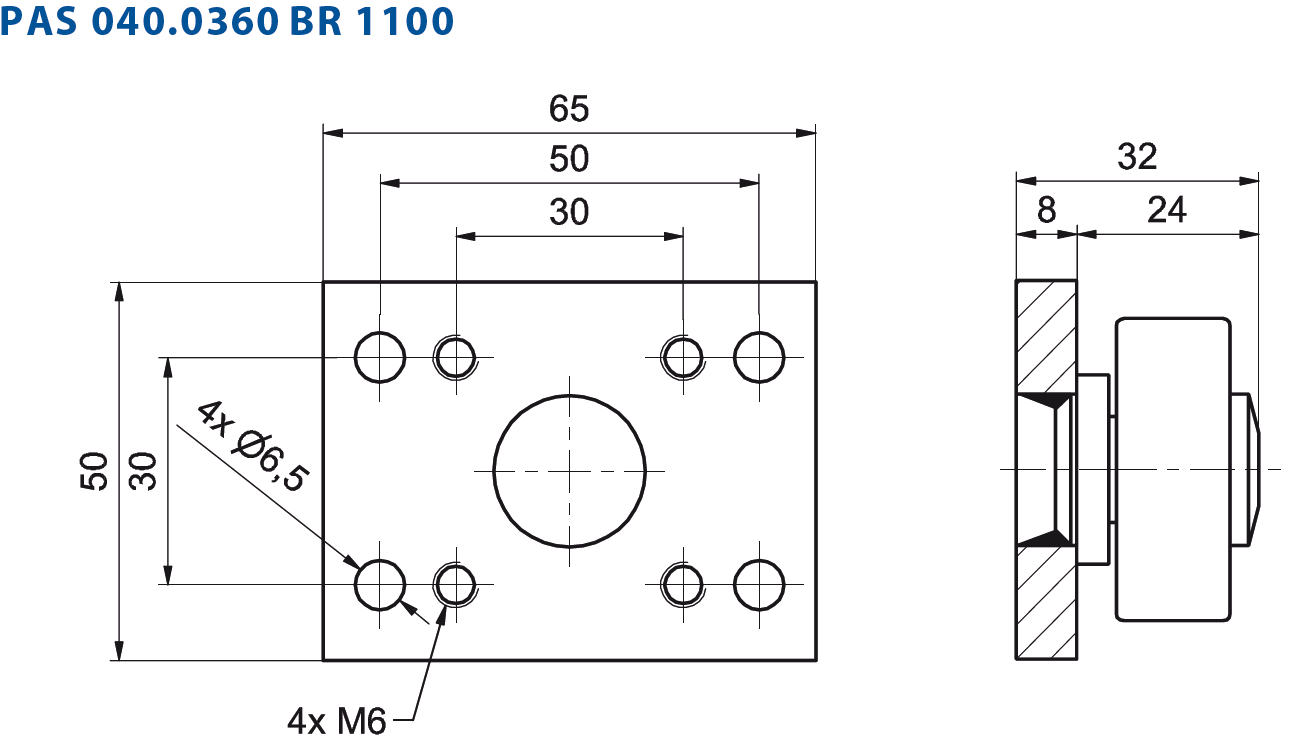

Kladka s obdélníkovou přírubou ALFA-SPEED PAS 040.0360/BR1100 ... FR = 0,90kN / FA = 0,40kN / Ø = 40,0mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

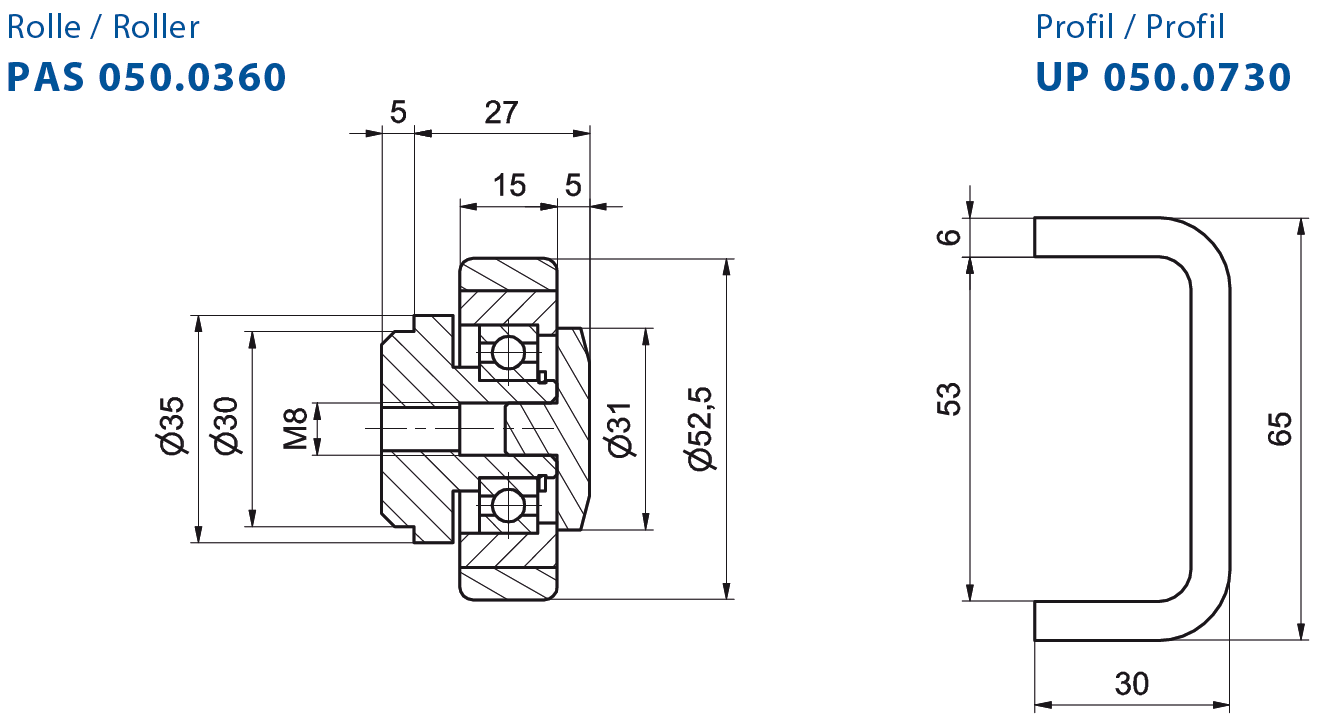

Kladka ALFA-SPEED PAS 050.0360 ... FR = 1,20kN / FA = 0,40kN / Ø = 52,5mm
Profil ALFA-SPEED UP 050.0730
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

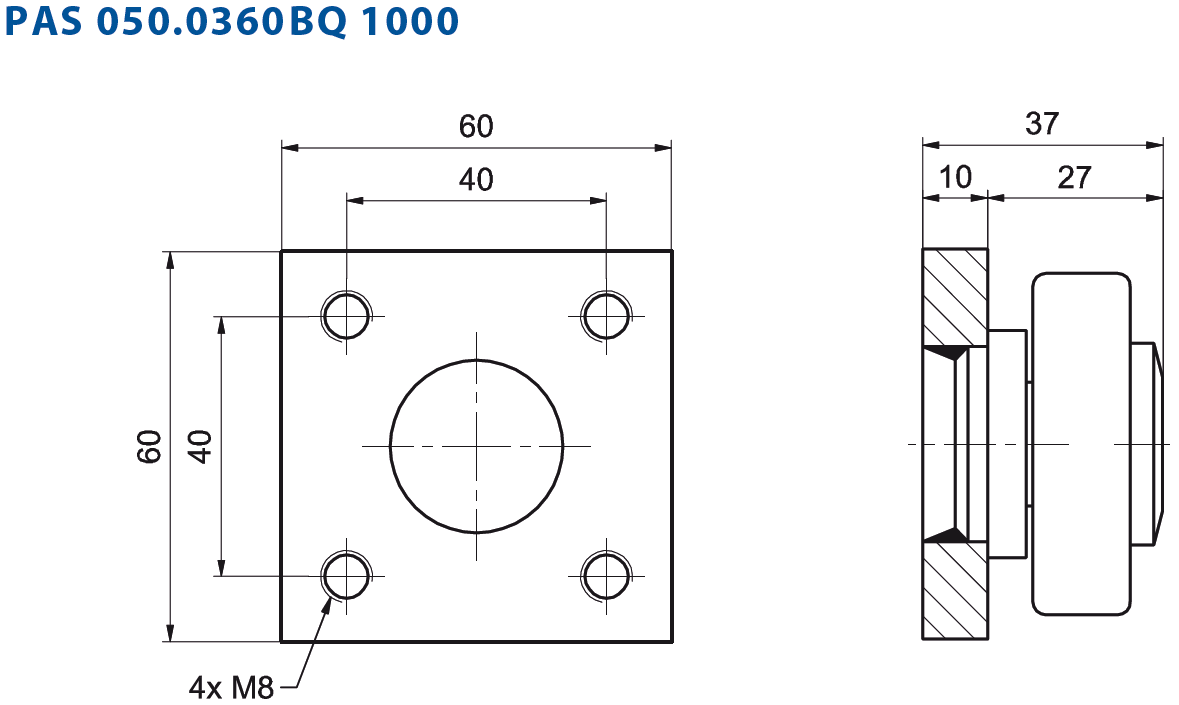

Kladka se čtvercovou přírubou ALFA-SPEED PAS 050.0360/BQ1000 ... FR = 1,20kN / FA = 0,40kN / Ø = 52,5mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

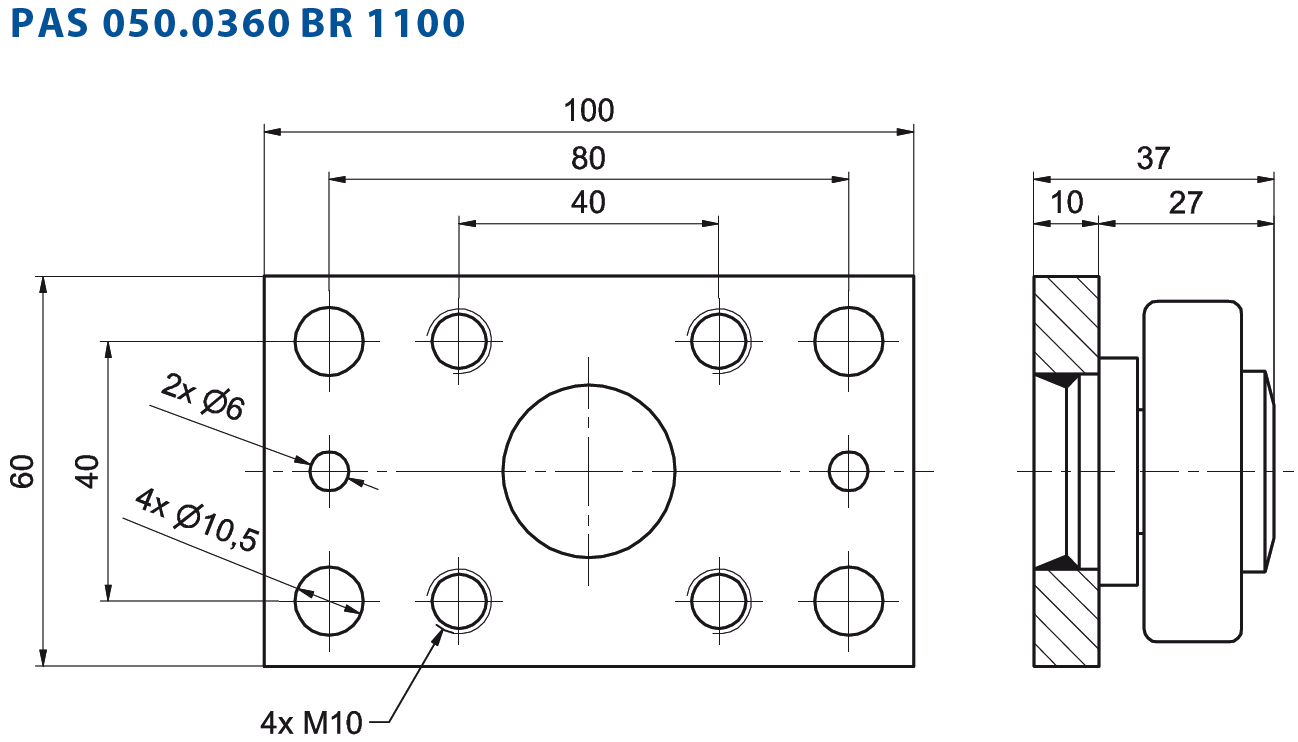

Kladka s obdélníkovou přírubou ALFA-SPEED PAS 050.0360/BR1100 ... FR = 1,20kN / FA = 0,40kN / Ø = 52,5mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

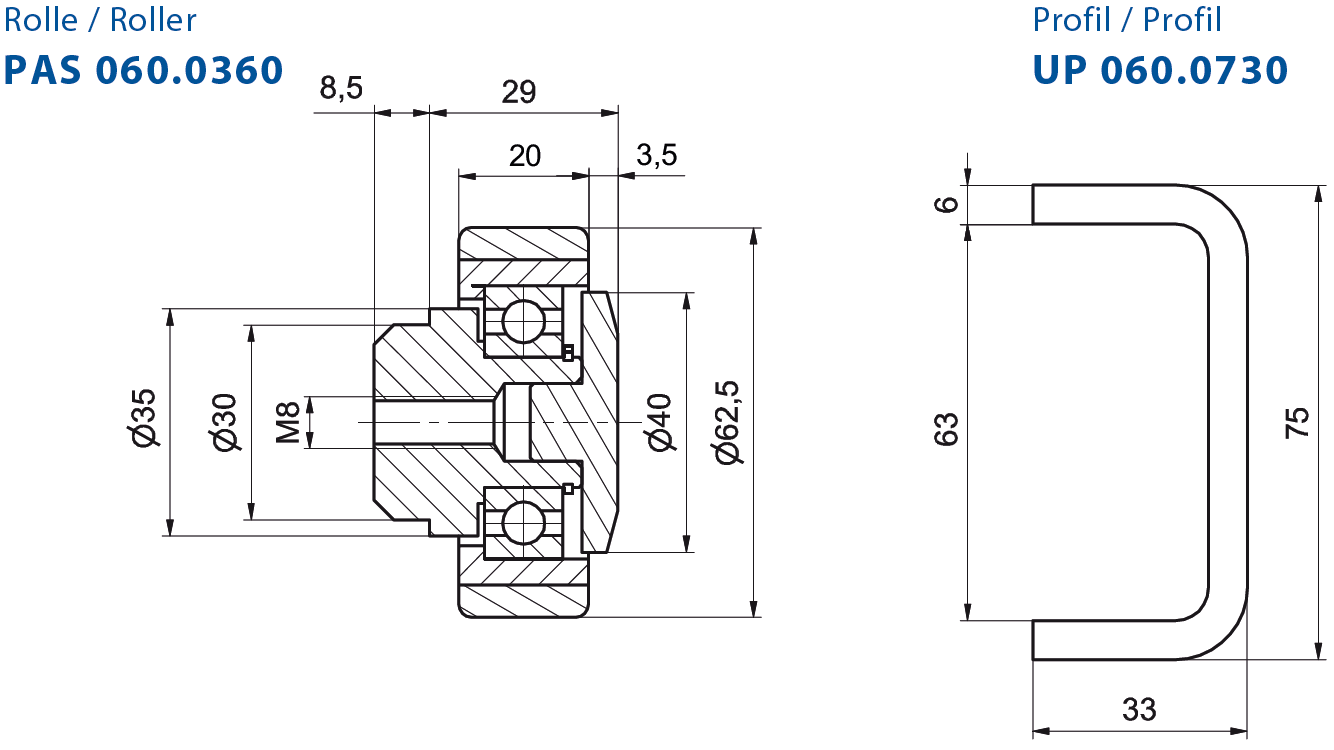

Kladka ALFA-SPEED PAS 060.0360 ... FR = 1,50kN / FA = 0,60kN / Ø = 62,5mm
Profil ALFA-SPEED UP 060.0730
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

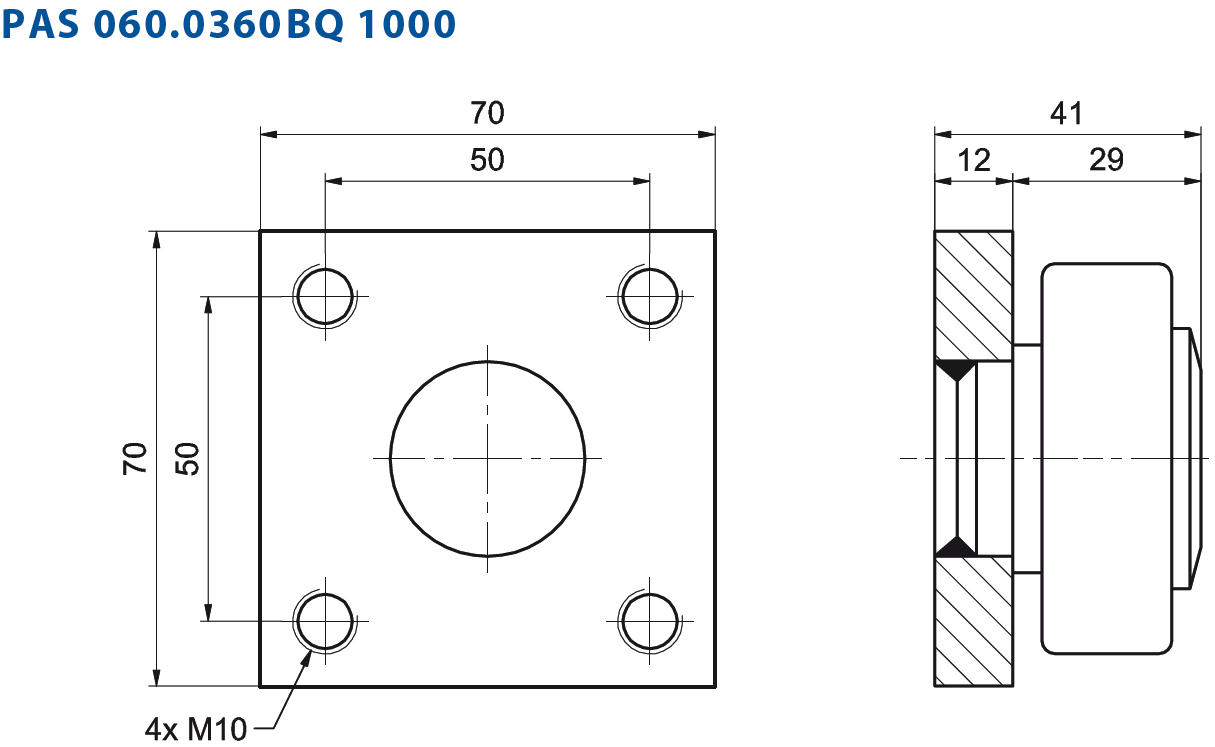

Kladka se čtvercovou přírubou ALFA-SPEED PAS 060.0360/BQ1000 ... FR = 1,50kN / FA = 0,60kN / Ø = 62,5mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

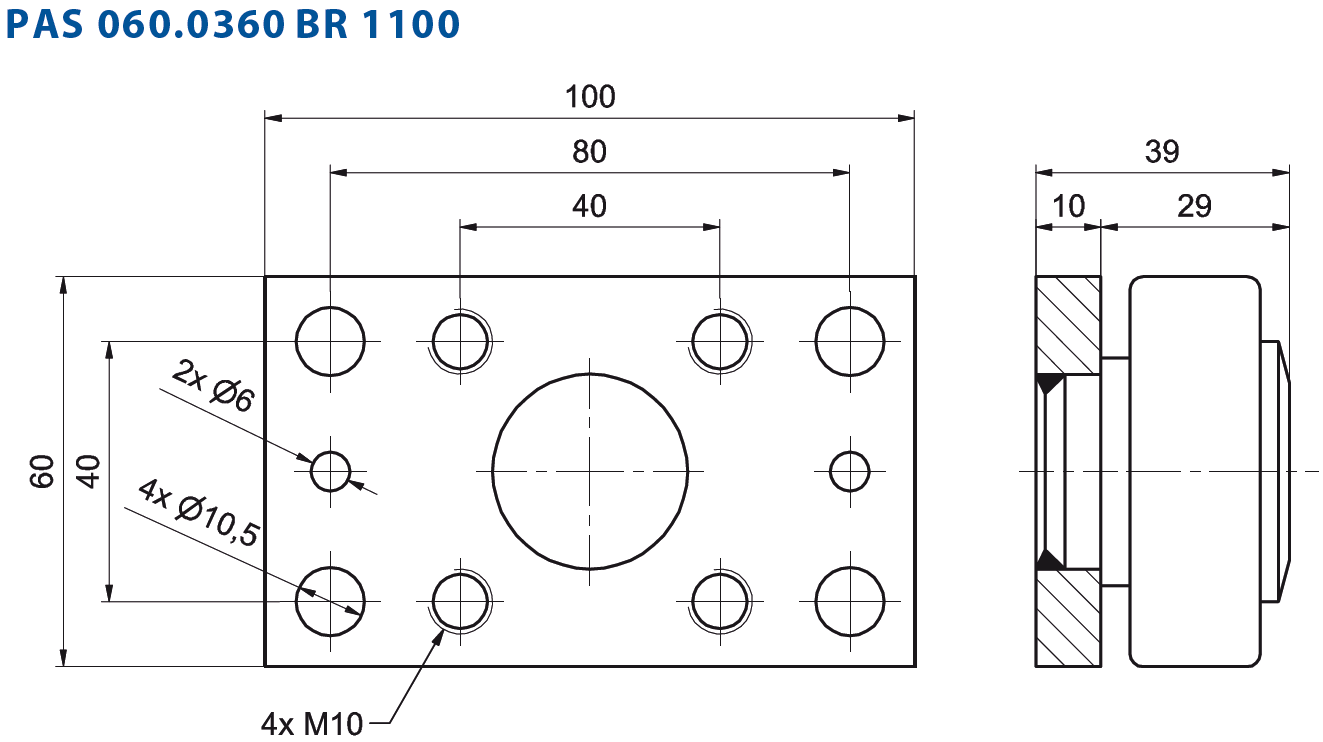

Kladka s obdélníkovou přírubou ALFA-SPEED PAS 060.0360/BR1100 ... FR = 1,50kN / FA = 0,60kN / Ø = 62,5mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

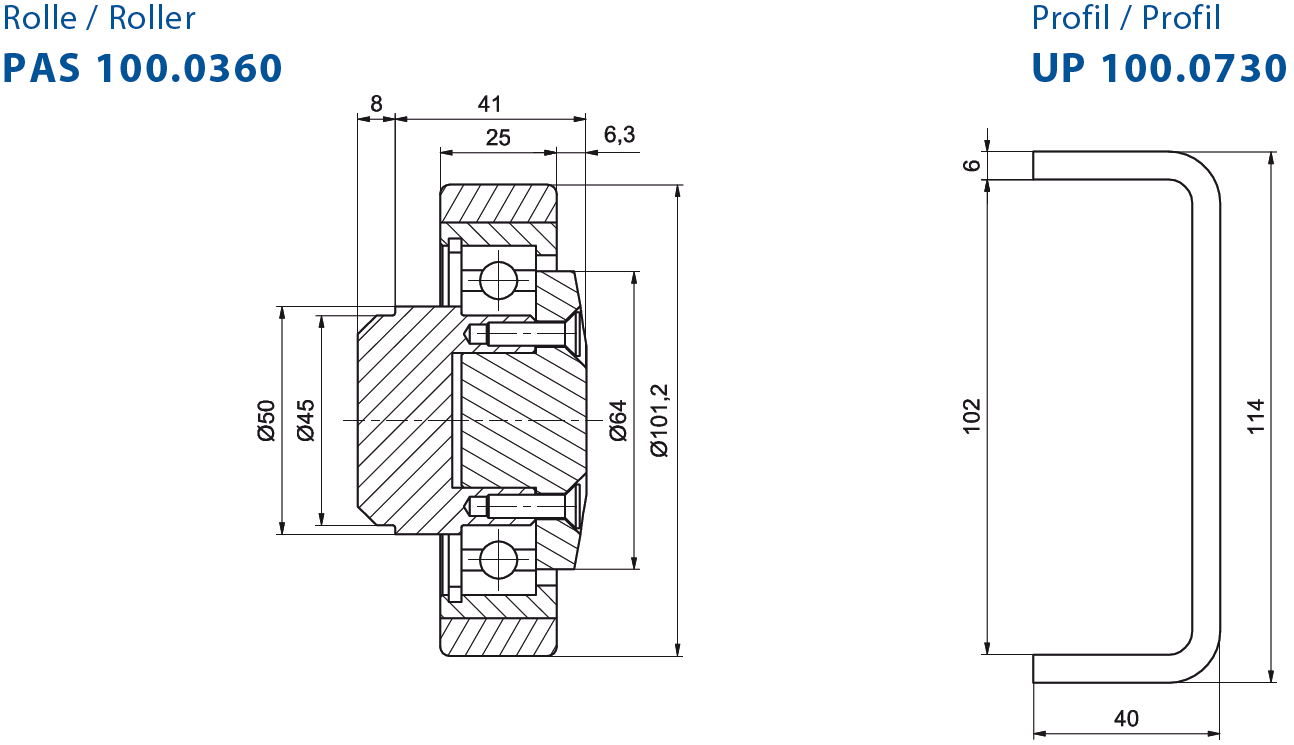

Kladka ALFA-SPEED PAS 100.0360 ... FR = 2,50kN / FA = 0,60kN / Ø = 101,2mm
Profil ALFA-SPEED UP 100.0730
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

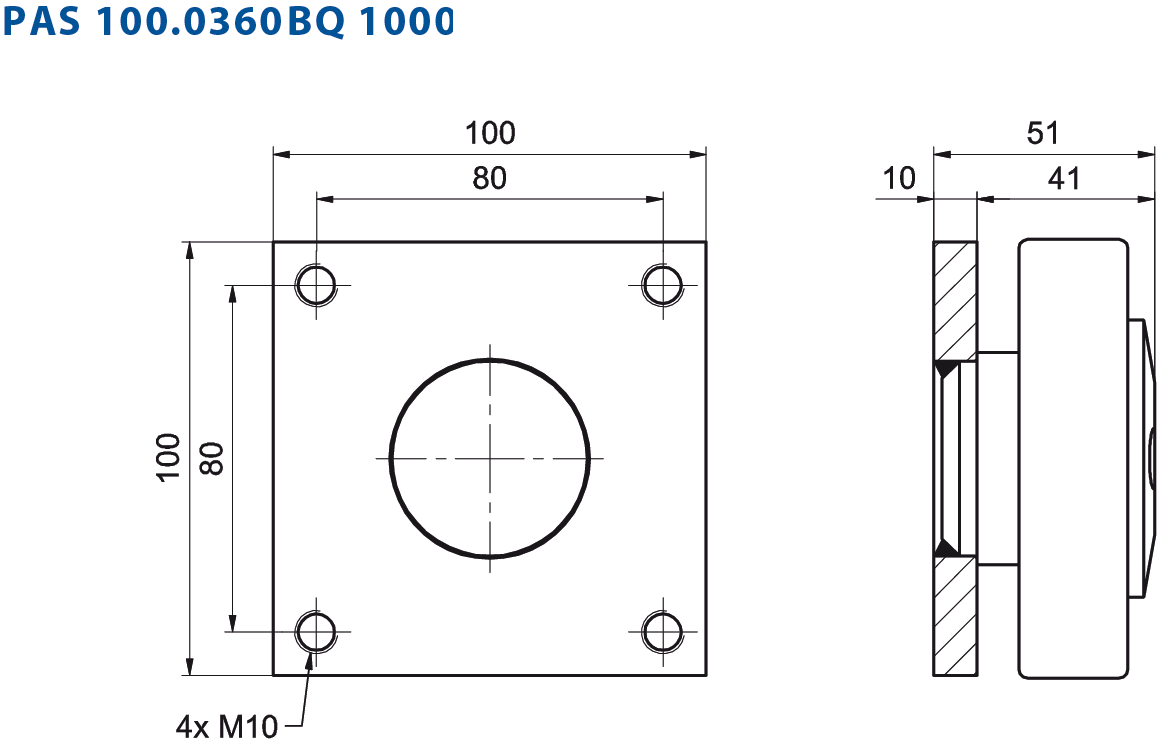

Kladka se čtvercovou přírubou ALFA-SPEED PAS 100.0360/BQ1000 ... FR = 2,50kN / FA = 0,60kN / Ø = 101,2mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

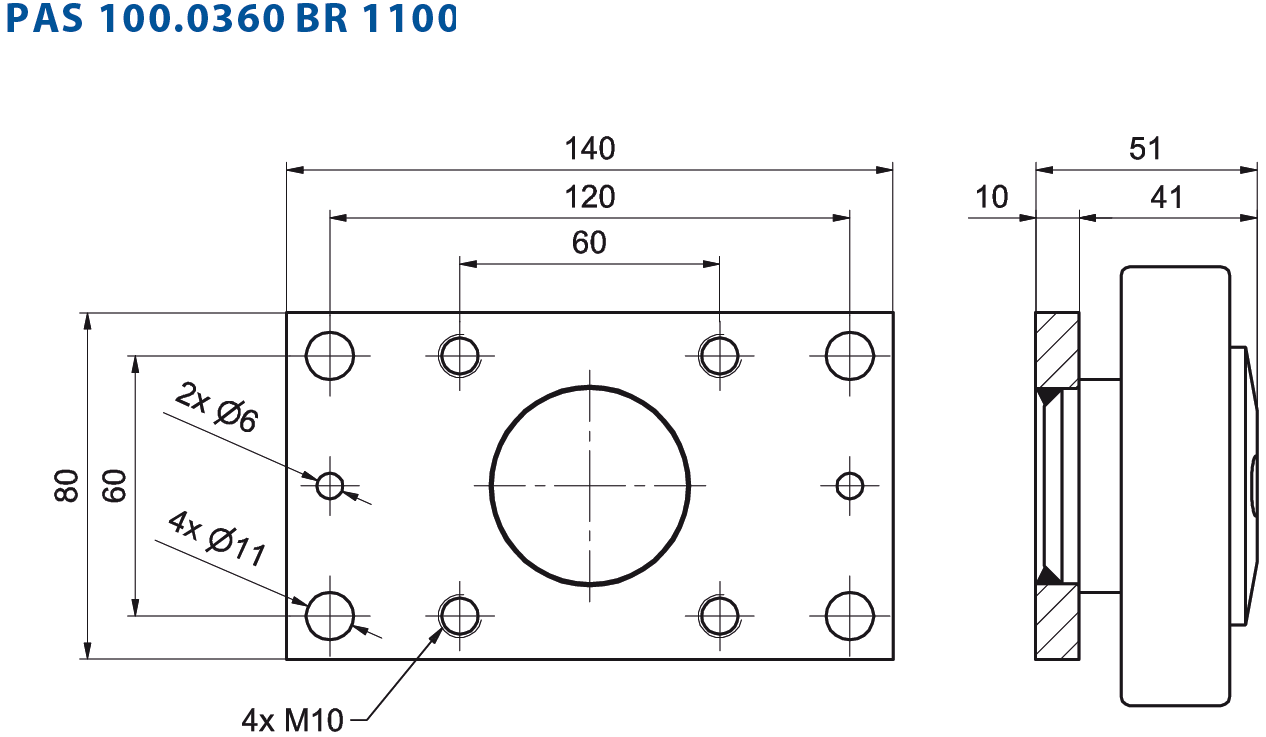

Kladka s obdélníkovou přírubou ALFA-SPEED PAS 100.0360/BR1100 ... FR = 2,50kN / FA = 0,60kN / Ø = 101,2mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
KATALOGOVÝ LIST SÉRIE ALFA-SPEED / POLYAMID
