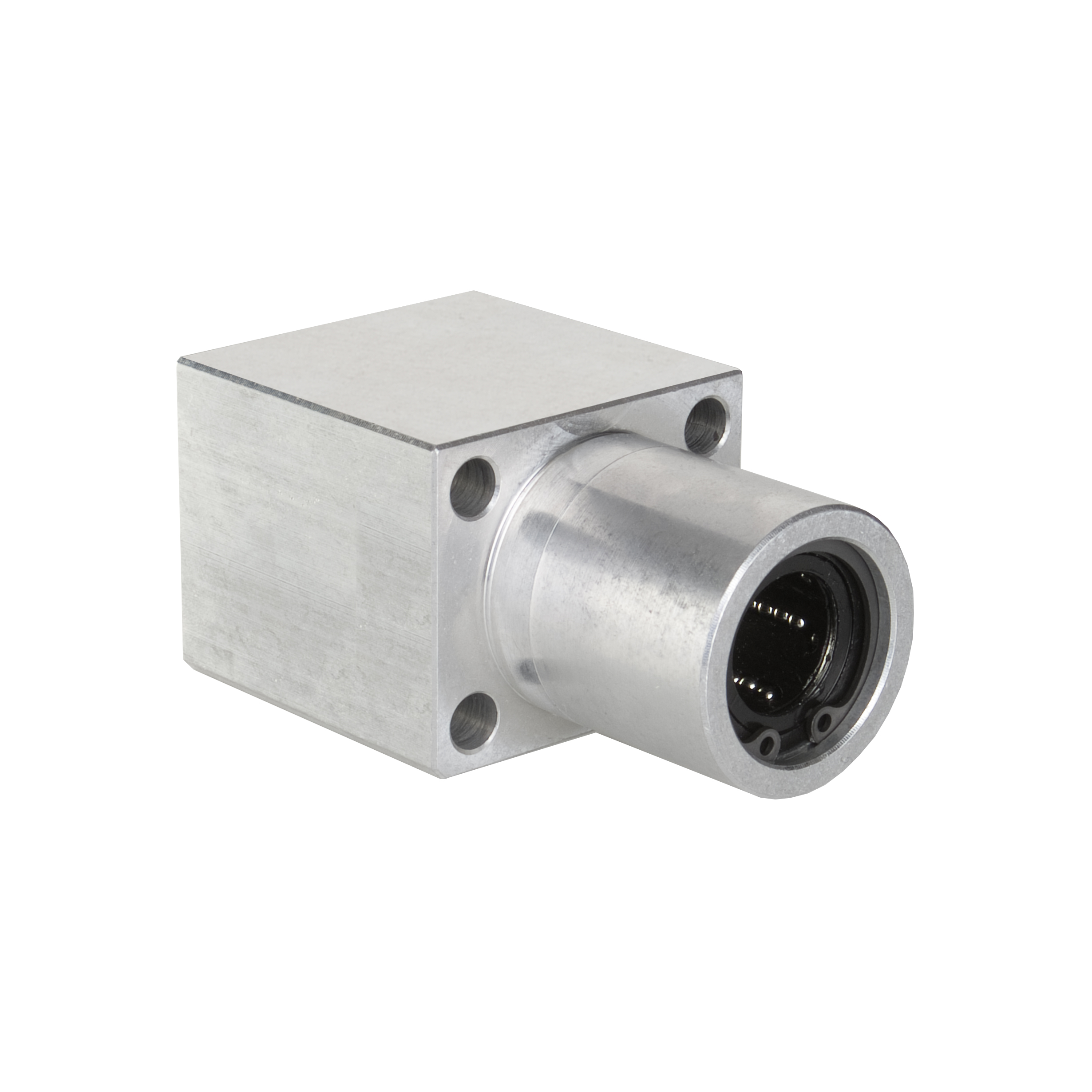

Lineární set KTFG83
Lineární set KTFG83
- Pro průměry hřídele: 12 - 30mm
- Provedení: uzavřené
- Model: přírubový tandemový lineární domeček
- Materiál: hliník
- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KTFG83-25 / LME-UU
- KTFG83 (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

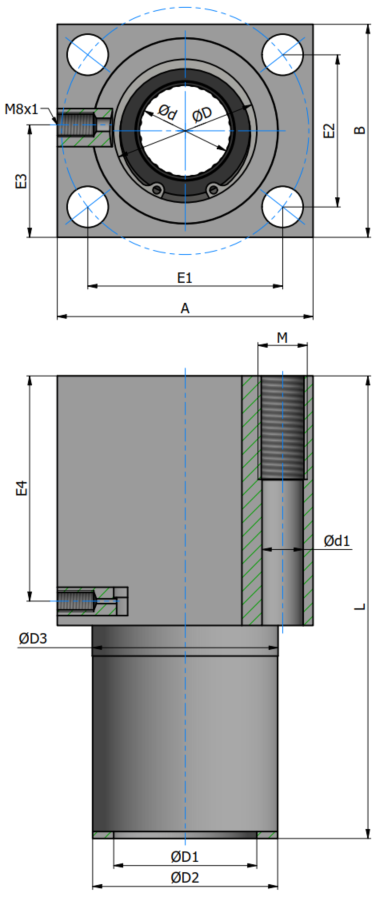

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | |||||||||||||||
| Ød | A | B | Ød1 | ØD1 | ØD2 | ØD3 | E1 | E2 | E3 | E4 | L | L1 | M | N1 | V | |
| KTFG83-12 | 12 | 42 | 34 | 5,3 | 22 | 30 | 30 | 32 | 24 | 19 | 36 | 76 | 46 | M6 | 13 | 10 |
| KTFG83-16 | 16 | 50 | 40 | 6,6 | 26 | 35 | 35 | 38 | 28 | 22 | 40 | 84 | 50 | M8 | 18 | 10 |
| KTFG83-20 | 20 | 60 | 50 | 8,4 | 32 | 42 | 42 | 45 | 35 | 27 | 50 | 104 | 60 | M10 | 22 | 10 |
| KTFG83-25 | 25 | 74 | 60 | 10,5 | 40 | 52 | 52 | 56 | 42 | 32 | 63 | 130 | 73 | M12 | 26 | 10 |
| KTFG83-30 | 30 | 84 | 70 | 13,5 | 47 | 61 | 61 | 64 | 50 | 37 | 74 | 152 | 82 | M16 | 34 | 10 |

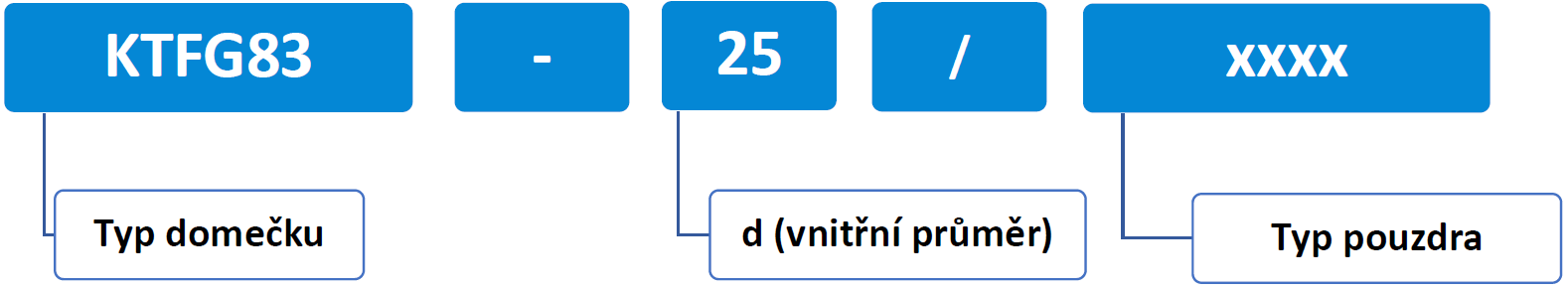

Nomenklatura značení:
Příklad značení: KTFG83-25 / LME-UU
- specifikace (KTFG83 - přírubový tandemový lineární domeček)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)
xxxx.... doplňte vyhovující typ pouzdra
Vhodné typy pouzder:
Typ KB/KBS Typ LME-economy Typ BBE/BBES
Technické parametry zde Technické parametry zde Technické parametry zde
Typ BBET Typ SBE Typ TK
Technické parametry zde Technické parametry zde Technické parametry zde
