Kuličkové pouzdro BBET
Kuličkové pouzdro BBET
- Pro průměry hřídele: 8 - 50mm
- Provedení: umožňuje úhlové naklopení +/- 0,5°
- Maximální rychlost až 3m/s
- Rozměry: dle ISO 10285
- Statická únosnost: až 13,5kN
- Dynamická únosnost: až 10,8kN

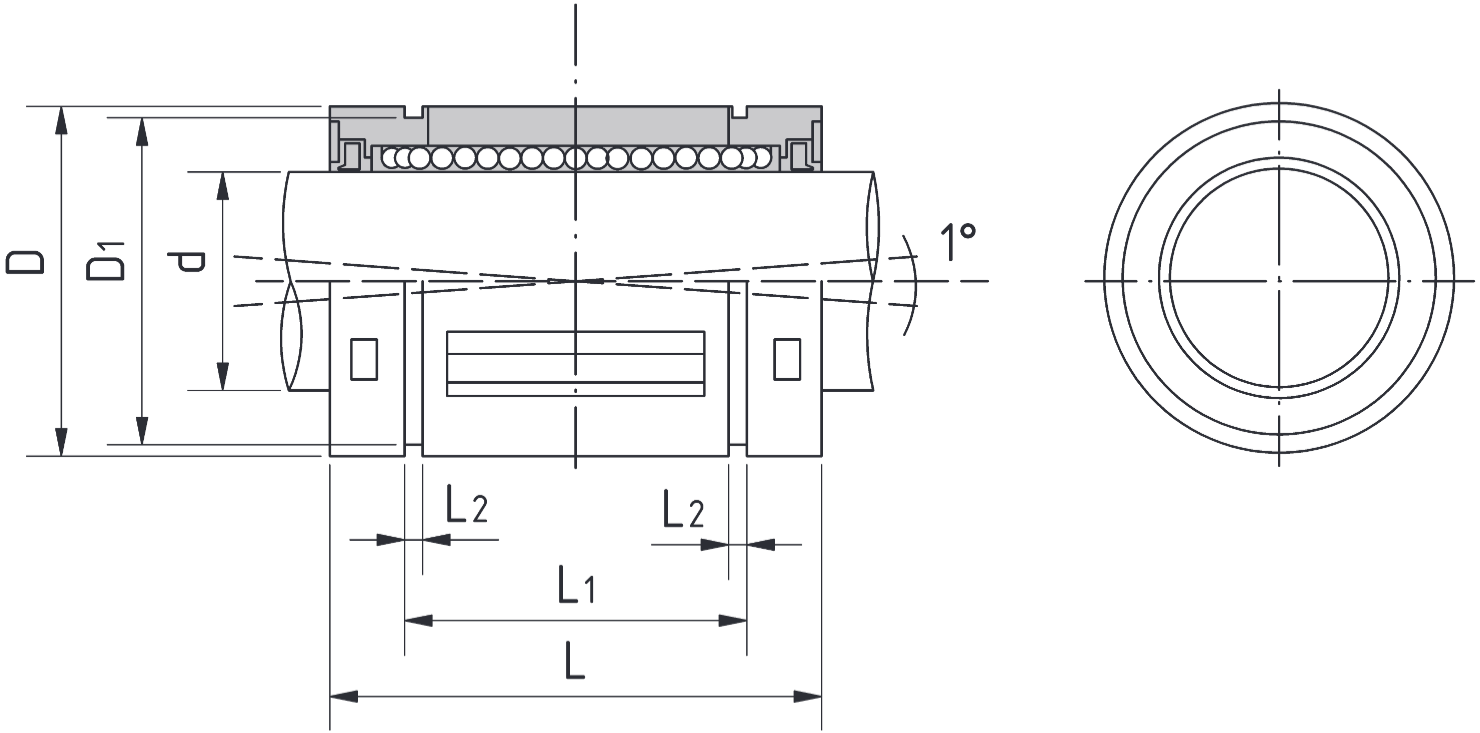

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||
| Dynamické | Statické | |||||||
| dr | D | L | L1 | L2 | D1 | C | Co | |
| BBET8 | 8 | 16 | 25 | 16,5 | 1,1 | 15,2 | 423 | 534 |
| BBET10 | 10 | 19 | 29 | 22,0 | 1,3 | 18,0 | 750 | 935 |
| BBET12 | 12 | 22 | 32 | 22,9 | 1,3 | 21,0 | 1020 | 1290 |
| BBET16 | 16 | 26 | 36 | 24,9 | 1,3 | 24,9 | 1250 | 1550 |
| BBET20 | 20 | 32 | 45 | 31,5 | 1,6 | 30,3 | 2090 | 2630 |
| BBET25 | 25 | 40 | 58 | 44,1 | 1,85 | 37,5 | 3780 | 4720 |
| BBET30 | 30 | 47 | 68 | 52,1 | 1,85 | 44,5 | 5470 | 6810 |
| BBET40 | 40 | 62 | 80 | 60,6 | 2,15 | 59,0 | 6590 | 8230 |
| BBET50 | 50 | 75 | 100 | 77,6 | 2,65 | 72,0 | 10800 | 13500 |

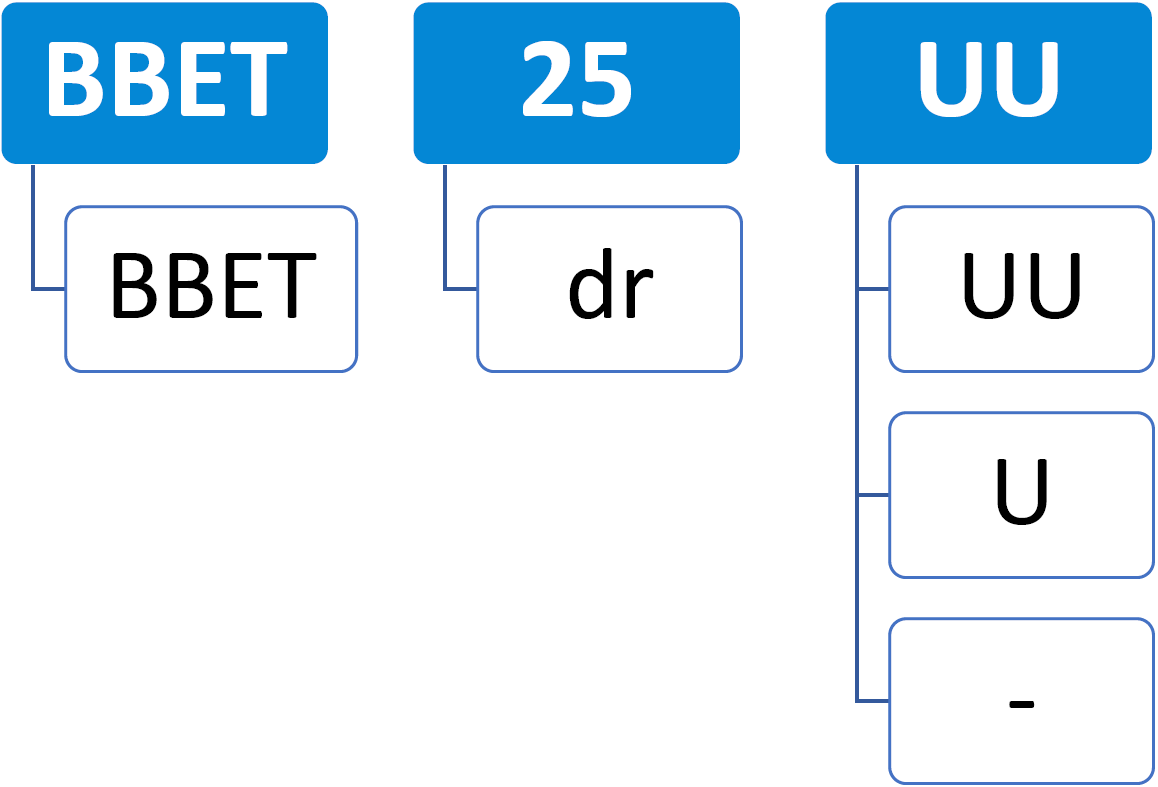

Nomenklatura značení:
Příklad značení: BBET 25 UU
- specifikace (BBET - SUPER pouzdro)
- 25 (vnitřní průměr)
- UU (těsnění z obou stran) / U (těsnění z jedné strany) / bez označení (bez těsnění)
