Harmonikové kryty

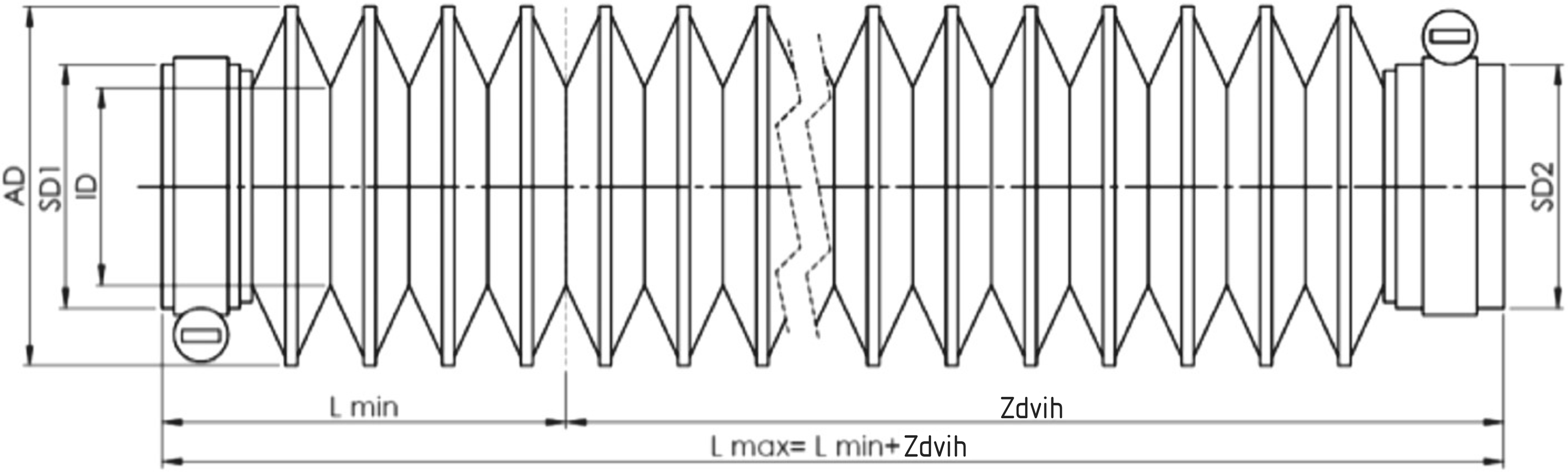

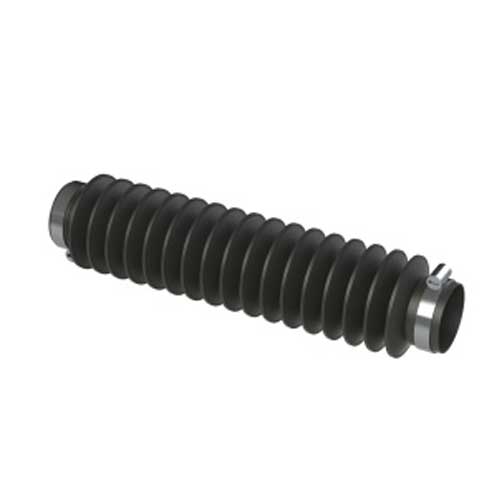

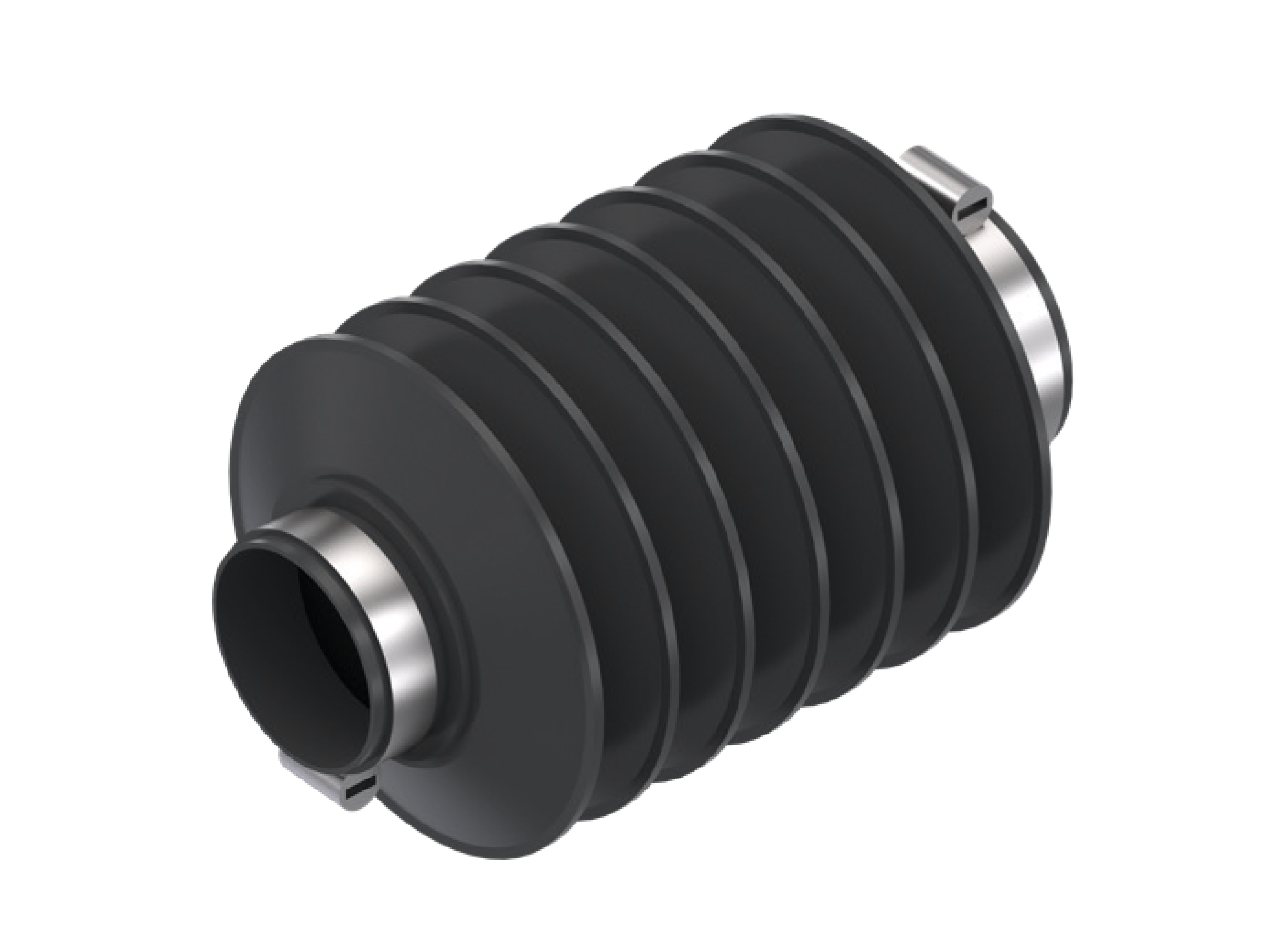

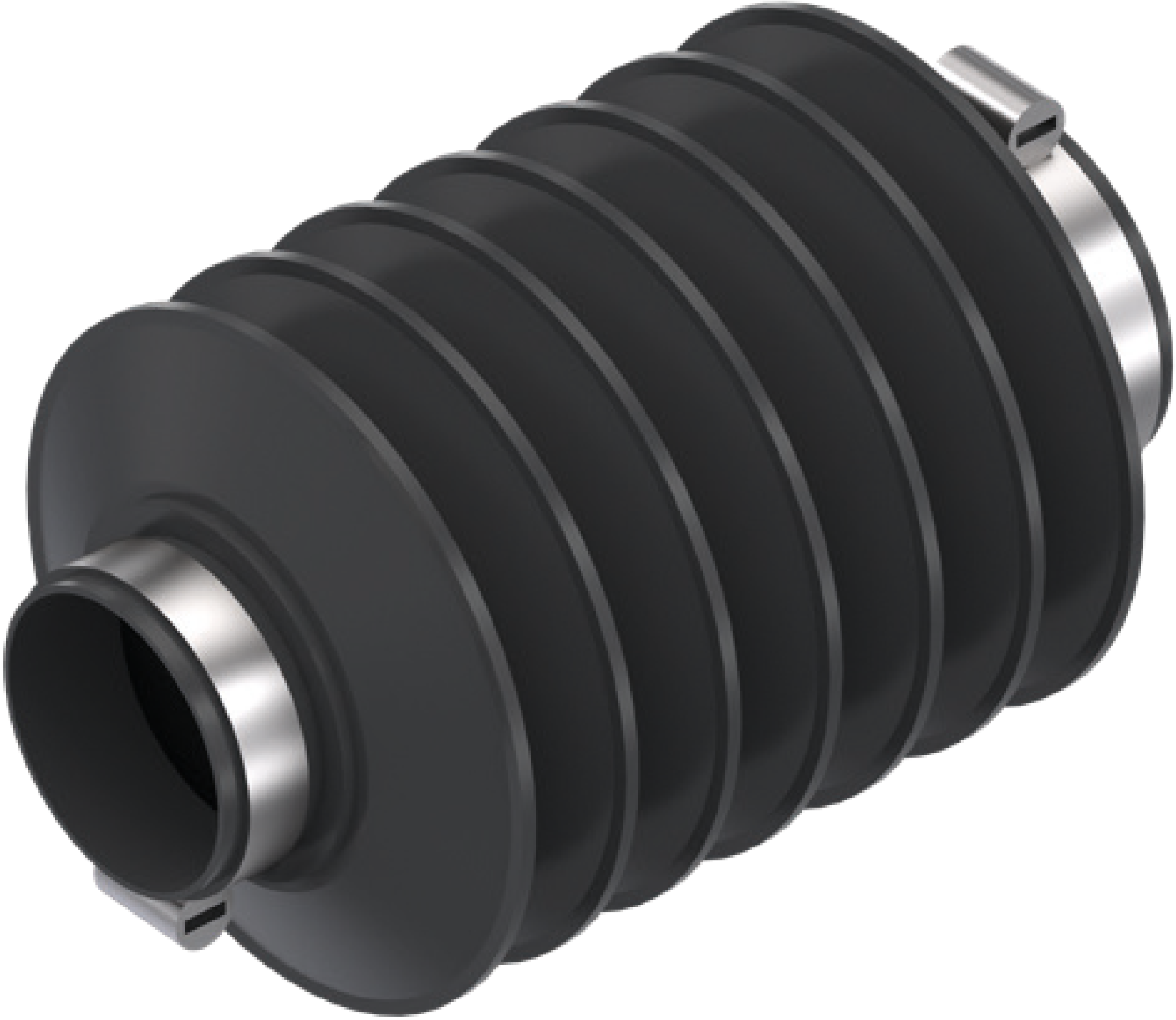

Kryt měchu chránící šroub před vnějšími vlivy. K dispozici od jmenovitého průměru šroubu 6 mm do 120 mm. Možnost vodorovné i svislé instalace. Při horizontální instalaci lze měch vybavit opěrnými kotouči nebo posuvnými pouzdry. Tím se zabrání zachycení měchu o závitový šroub. Při vysokých rychlostech pohybu vznikají v měchu vysoké tlaky, které mohou v extrémních případech vést ke zničení. Odvětrávání (pomocí vzduchových klapek nebo ventilů) musí být specifikováno ve v objednávce.
Kompatibilní průměry měchů s velikostmi šroubů
Vnitřní průměr měchu ID [mm]
Jmenovitý průměr šroubu d [mm]
Vyberte níže uvedené možnosti vnějšího průměru AD [mm]
24
6 / 8 / 10 / 12 / 14 / 16
AD 48 / 54 / 60 / 66 / 72 / 78 / 84
30
18
AD 54 / 60 / 66 / 72 / 78 / 84 / 90
36
20 / 22
AD 60 / 66 / 72 / 78 / 84 / 90 / 96
48
24 / 25 / 26 / 28 / 30 / 32 / 36
AD 72 / 78 / 84 / 90 / 96 / 102 / 108
66
40 / 44 / 48
AD 90 / 96 / 102 / 108 / 114 / 120 / 126
90
50 / 55
AD 114 / 120 / 126 / 132 / 138 / 144 / 150 / 156 / 162
96
60 / 63 / 70
AD 120 / 126 / 132 / 138 / 144 / 150 / 156 / 162 / 168 / 174
102
80
AD 126 / 132 / 138 / 144 / 150 / 156 / 162 / 168 / 174 / 180 / 186 / 192 / 198 / 204
120
100
AD 144 / 150 / 156 / 162 / 168 / 174 / 180 / 186 / 192 / 198 / 204 / 210 / 216 / 222
150
120
AD 174 / 180 / 186 / 192 / 198 / 204 / 210 / 216 / 222 / 228 / 234 / 240 / 246 / 256
Odkazy:
Kryt měchu chránící šroub před vnějšími vlivy. K dispozici od jmenovitého průměru šroubu 6 mm do 120 mm. Možnost vodorovné i svislé instalace. Při horizontální instalaci lze měch vybavit opěrnými kotouči nebo posuvnými pouzdry. Tím se zabrání zachycení měchu o závitový šroub. Při vysokých rychlostech pohybu vznikají v měchu vysoké tlaky, které mohou v extrémních případech vést ke zničení. Odvětrávání (pomocí vzduchových klapek nebo ventilů) musí být specifikováno ve v objednávce.
| Kompatibilní průměry měchů s velikostmi šroubů | ||
| Vnitřní průměr měchu ID [mm] | Jmenovitý průměr šroubu d [mm] | Vyberte níže uvedené možnosti vnějšího průměru AD [mm] |
| 24 |
6 / 8 / 10 / 12 / 14 / 16 | AD 48 / 54 / 60 / 66 / 72 / 78 / 84 |
| 30 | 18 | AD 54 / 60 / 66 / 72 / 78 / 84 / 90 |
| 36 | 20 / 22 | AD 60 / 66 / 72 / 78 / 84 / 90 / 96 |
| 48 | 24 / 25 / 26 / 28 / 30 / 32 / 36 | AD 72 / 78 / 84 / 90 / 96 / 102 / 108 |
| 66 | 40 / 44 / 48 | AD 90 / 96 / 102 / 108 / 114 / 120 / 126 |
| 90 | 50 / 55 | AD 114 / 120 / 126 / 132 / 138 / 144 / 150 / 156 / 162 |
| 96 | 60 / 63 / 70 | AD 120 / 126 / 132 / 138 / 144 / 150 / 156 / 162 / 168 / 174 |
| 102 | 80 | AD 126 / 132 / 138 / 144 / 150 / 156 / 162 / 168 / 174 / 180 / 186 / 192 / 198 / 204 |
| 120 | 100 | AD 144 / 150 / 156 / 162 / 168 / 174 / 180 / 186 / 192 / 198 / 204 / 210 / 216 / 222 |
| 150 | 120 | AD 174 / 180 / 186 / 192 / 198 / 204 / 210 / 216 / 222 / 228 / 234 / 240 / 246 / 256 |
