AXS-M zdvižné jednotky s hřebenem | Vertikální osa pro manipulaci s vysokou hmotností

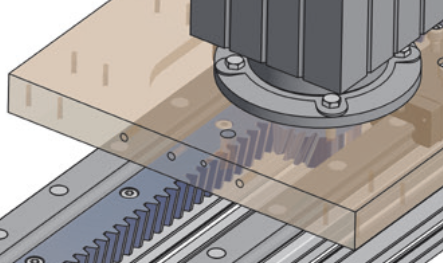

rap

Základní popis

Základem je velmi tuhý hliníkový profil. Obsahuje vodicí systém dvou paralelních lineárních kuličkových vedení a pohon pomocí ozubeného hřebene a pastorku. Tento typ pohonu se vyznačuje vysokou spolehlivostí. Indukčně kalené ozubení zajišťuje velmi dlouhou životnost. V principu lze vytvořit teroreticky nekonečně dlouhou dráhu, protože hřeben je složen ze segmentů. Lineární osy s ozubeným hřebenem a pastorkem lze použít pro aplikace s požadavkem na vysokou posuvnou sílu.

Maximální dosahovaná rychlost až 300m/min. Maximalní délka modulu až 10m. Lineární osy s ozubeným hřebenem a pastorkem jsou vhodné pro manipulaci a polohování s vysokou zátěží (až 2000kg).


Základní charakteristika

  • Použití pro aplikace s vysokou zátěží
  • Vhodné i pro dlouhé zdvihy
  • Možnost více pojezdových stolů v případě gantry osy
  • Vysoká spolehlivost a životnost pohonu ozubeným hřebenem a pastorkem
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Jednotky lze vybavit automatickými mazacími patronami
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Montáž do víceosých sestav

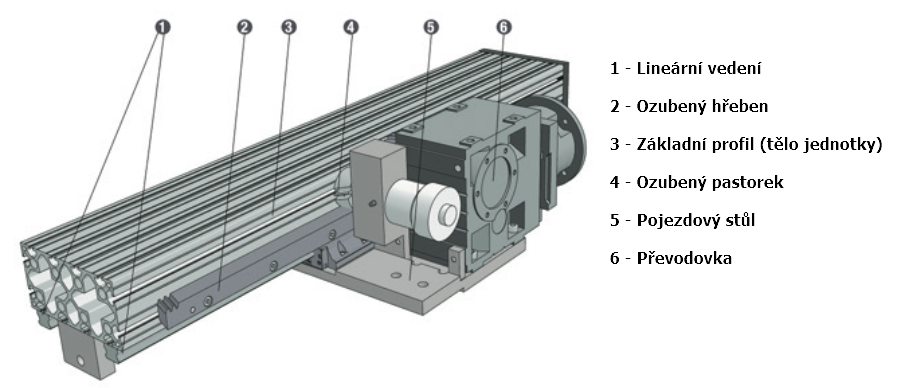

Schéma

axs m l section

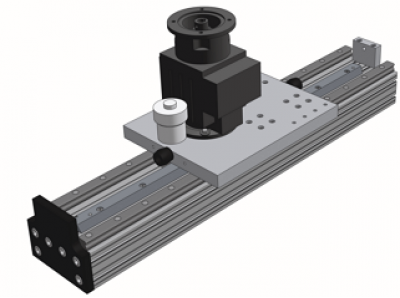

vedeni4

Typ lineárního vedení

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2)
v (m/s)
Kuličkové vedení D standardní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení E dlouhý 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení G extra-dlouhý 50 5 pro vysoké zatížení / 2 paralelní kolejnice

koo

Charakteristika únosností (maximální statické a dynamické zatížení)

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Statické
Dynamické Statické Dynamické
Fy (N) Fz (N) Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm) Mx (Nm) My (Nm) Mz (Nm)
AXS 200 ME D 51 400 51 400 14 700 14 700 3 850 4 850 4 850 1 100 1 400 1 400
AXS 200 ME E 51 400 51 400  14 700 14 700 3 850 9 500 9 500 1 100 2 750 2 750
AXS 200 ME G 51 400 51 400  14 700 14 700 3 850 3 850 4 850 1 100 1 400 1 400
AXS 230 MB D 57 000 57 000  19 000 19 000 4 300 6 900 6 900 1 400 2 150 2 150
AXS 230 MB E 57 000 57 000  19 000 19 000 4 300 12 000 12 000 1 400 4 000 4 000
AXS 230 MB G 57 000 57 000  19 000 19 000 4 300 9 500 9 500 1 400 3 200 3 200
AXS 280 MB D 100 000 100 000  29 000 29 000 12 250 18 500 18 500 3 500 5 250 5 250

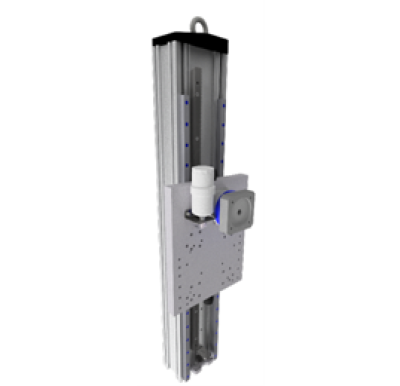

  • AXS 200 ME | Osa Z
    Profil: 200x100 / Ozubený hřeben / Dynamické provozní zatížení: 4400N / Maximální délka modulu 6m / Maximální rychlost: 300m/min

    NTN SNR logo

    Zdvižná lineární jednotka série AXS-M / osa Z (vertikální)

    Vhodná jako osa Z pro kombinaci s gantry osou AXS280 - velikost: 200 - základní rozměr: 200x100 - pohon: ozubený hřeben a pastorek - modul ozubení: 3 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 4400N - maximální rychlost 300m/min - maximální délka modulu: 6000mm ... Learn More

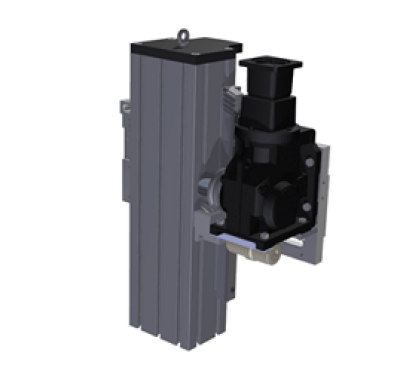

  • AXS 230 MB | Osa Z
    Profil: 230x160 / Ozubený hřeben / Dynamické provozní zatížení: 7650N / Maximální délka modulu 10m / Maximální rychlost: 180m/min

    NTN SNR logo

    Zdvižná lineární jednotka série AXS-M / osa Z (vertikální)

    Vhodná jako osa Z pro kombinaci s gantry osou AXS280MP nebo AXS460MP - velikost: 230 - základní rozměr: 230x160 - pohon: ozubený hřeben a pastorek - modul ozubení: 4 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 7650N - 10000N (v závislosti na použité převodovce) - maximální rychlost 180m/min - maximální délka modulu: 10000mm ... Learn More

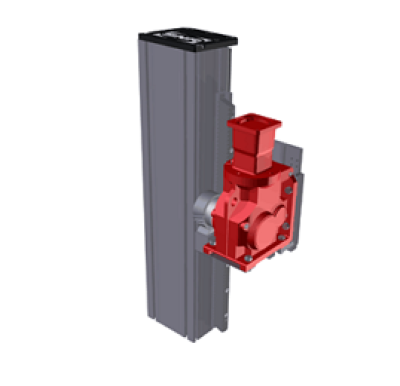

  • AXS 280 MB | Osa Z
    Profil: 280x170 / Ozubený hřeben / Dynamické provozní zatížení: 12630N / Maximální délka modulu 10m / Maximální rychlost: 198m/min

    NTN SNR logo

    Zdvižná lineární jednotka série AXS-M / osa Z (vertikální)

    Vhodná jako osa Z pro kombinaci s gantry osou AXS460MP nebo AXS500MP - velikost: 280 - základní rozměr: 280x170 - pohon: ozubený hřeben a pastorek - modul ozubení: 5 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 12630N - 18000N (v závislosti na použité převodovce) - maximální rychlost 198m/min - maximální délka modulu: 10000mm ... Learn More
