AXS-M gantry jednotky s hřebenem | Příčná osa pro manipulaci s vysokou hmotností




rap

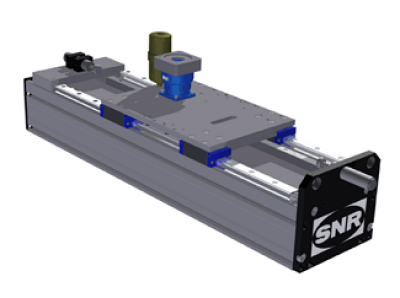

Základní popis

Základem je velmi tuhý hliníkový nebo ocelový profil. Obsahuje vodicí systém dvou paralelních lineárních kuličkových vedení a pohon pomocí ozubeného hřebene a pastorku. Tento typ pohonu se vyznačuje vysokou spolehlivostí. Indukčně kalené ozubení zajišťuje velmi dlouhou životnost. V principu lze vytvořit teroreticky nekonečně dlouhou dráhu, protože hřeben je složen ze segmentů. Lineární osy s ozubeným hřebenem a pastorkem lze použít pro aplikace s požadavkem na vysokou posuvnou sílu.

Maximální dosahovaná rychlost až 300m/min. Maximalní délka modulu až 12m z jednoho kusu profilu. Lineární osy s ozubeným hřebenem a pastorkem jsou vhodné pro manipulaci a polohování s vysokou zátěží (až 2000kg).


Základní charakteristika

  • Použití pro aplikace s vysokou zátěží
  • Vhodné i pro dlouhé zdvihy
  • Možnost více pojezdových stolů v případě gantry osy
  • Vysoká spolehlivost a životnost pohonu ozubeným hřebenem a pastorkem
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Jednotky lze vybavit automatickými mazacími patronami
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Montáž do víceosých sestav

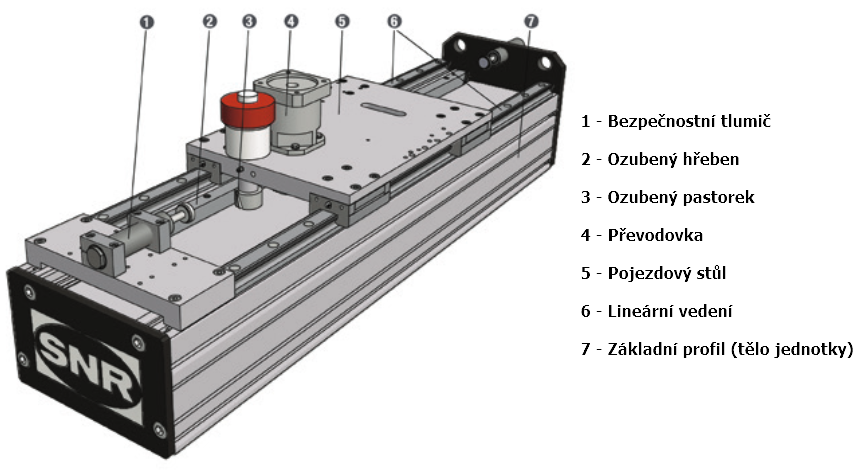

Schéma

axs m g section


vedeni4

Typ lineárního vedení

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2)
v (m/s)
Kuličkové vedení D standardní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení R bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení S bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení T bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení U bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice

koo

Charakteristika únosností (maximální statické a dynamické zatížení)

Typ jednotky Tělo
Typ vedení  Silové zatížení Momentové zatížení
Statické
Dynamické Statické Dynamické
Fy (N) Fz (N) Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm) Mx (Nm) My (Nm) Mz (Nm)
AXS 200 MP Hliníkové D 57 000 57 000 19 000 19 000 4 300 5 750 5 750 1 400 1 900 1 900
AXS 200 MP Hliníkové R 57 000 57 000 19 000 19 000 4 300 6 300 6 300 1 400 1 900 1 900
AXS 280 MP Hliníkové D 82 000 82 000 26 500 26 500 9 900 14 000 14 000 3 200 4 500 4 500
AXS 280 MP Hliníkové R 82 000 82 000 26 500 26 500 9 900 14 000 14 000 3 200 4 500 4 500
AXS 280 MP Hliníkové S 82 000 82 000 26 500 26 500 9 900 12 500 12 500 3 200 4 000 4 000
AXS 280 MP Hliníkové T 82 000 82 000 26 500 26 500 9 900 15 000 15 000 3 200 4 800 4 800
AXS 280 MP Hliníkové U 82 000 82 000 26 500 26 500 9 900 12 800 12 800 3 200 4 100 4 100
AXS 460 MP Ocelové R 100 000 100 000 29 000 29 000 19 000 26 500 26 500 5 500 7 500 7 500
AXS 460 MP Ocelové S 100 000 100 000 29 000 29 000 19 000 26 500 26 500 5 500 7 500 7 500
AXS 460 MP Ocelové T 100 000 100 000 29 000 29 000 19 000 26 500 26 500 5 500 7 500 7 500
AXS 500 MP Ocelové R 133 000 133 000 50 500 50 500 27 500 32 000 32 000 10 000 12 000 12 000
AXS 500 MP Ocelové T 133 000 133 000 50 500 50 500 27 500 32 000 32 000 10 000 12 000 12 000

  • AXS 280 MP | Osa Y
    Profil: 280x233 / Ozubený hřeben / Dynamické provozní zatížení: 3080N / Maximální délka modulu 10m / Maximální rychlost: 198m/min / Hlíník

    NTN SNR logo

    Příčná lineární jednotka série AXS-M / osa Y (horizontální)

    Vhodná jako osa Y pro kombinaci se zdvižnými osami AXS200ME, AXS230MB, AXS280TV, AXDL240A - velikost: 280 - pohon: ozubený hřeben a pastorek - modul ozubení: 2 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 3080N - maximální rychlost 198m/min - maximální délka modulu: 10000mm ... Learn More

  • AXS 460 MP | Osa Y
    Profil: 400x300 / Ozubený hřeben / Dynamické provozní zatížení: 6000N / Maximální délka modulu 10m / Maximální rychlost: 300m/min / Ocel

    NTN SNR logo

    Příčná lineární jednotka série AXS-M / osa Y (horizontální)

    Vhodná jako osa Y pro kombinaci se zdvižnými osami AXS230MB, AXS280MB, AXS280TV - velikost: 460 - ocelový základní profil 400x300mm - pohon: ozubený hřeben a pastorek - modul ozubení: 3 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 6000N - maximální rychlost 300m/min - maximální délka modulu: 10000mm ... Learn More

  • AXS 200 MP | Osa Y
    Profil: 200x120 / Ozubený hřeben / Dynamické provozní zatížení: 3500N / Maximální délka modulu 8m / Maximální rychlost: 300m/min / Hliník

    NTN SNR logo

    Příčná lineární jednotka série AXS-M / osa Y (horizontální)

    Vhodná jako osa Y pro kombinaci se zdvižnými osami AXDL160A - velikost: 200 - pohon: ozubený hřeben a pastorek - modul ozubení: 2 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 3500N - maximální rychlost 300m/min - maximální délka modulu: 6000mm ... Learn More

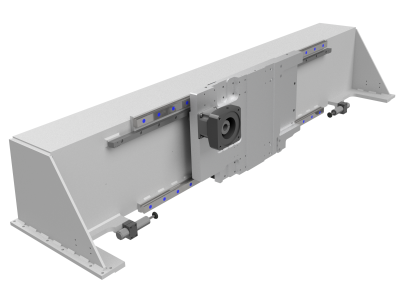

  • AXS 500 MP | Osa Y
    Profil: 500x310 / Ozubený hřeben / Dynamické provozní zatížení: 6000N / Maximální délka modulu 12m / Maximální rychlost: 300m/min / Ocel

    NTN SNR logo

    Příčná lineární jednotka série AXS-M / osa Y (horizontální)

    Vhodná jako osa Y pro kombinaci se zdvižnými osami AXS280MB, AXS280TV - velikost: 500 - ocelový základní profil 310x500mm - pohon: ozubený hřeben a pastorek - modul ozubení: 3 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 6000N - maximální rychlost 300m/min - maximální délka modulu: 12000mm ... Learn More
