Jednotrubkové jednotky

Skupina „Jednotrubkové lineární jednotky 2A“ zahrnuje lineární jednotky vyrobené z přesných trubek z chromované oceli nebo z nerezové oceli s lesklým povrchem. V kombinaci s vozíky lineárních jednotek tvoří pevné lineární kruhové nebo čtvercové vedení. Vřetenový pohon umístěný ve vodicí trubce přenáší lineární pohyb na vozík lineární jednotky.

Lineární jednotky lze libovolně konfigurovat a jsou kompletně vyráběny společností INOCON.

Jednotrubkové lineární jednotky lze rozdělit do čtyř typů:

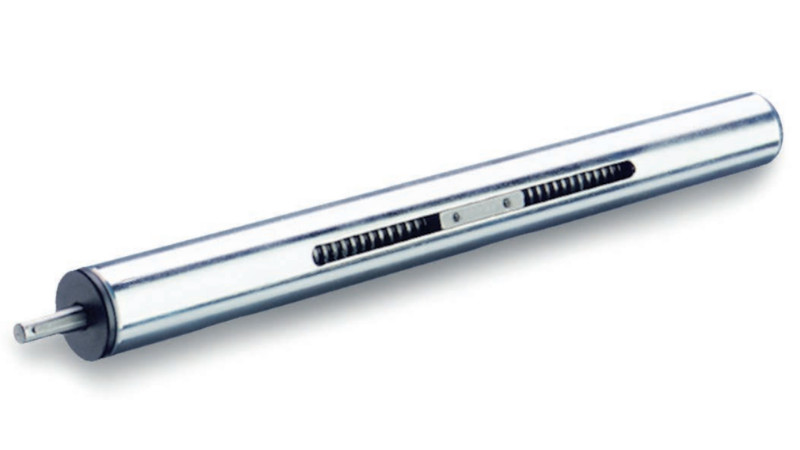

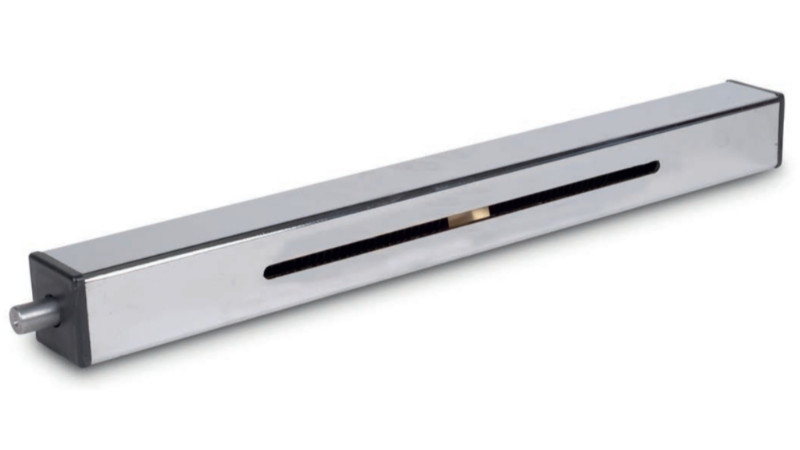

• Lineární jednotky s jedním vodicím prvkem: Vozík lineární jednotky se pohybuje podél vodicí trubky pomocí závitu vřetena.

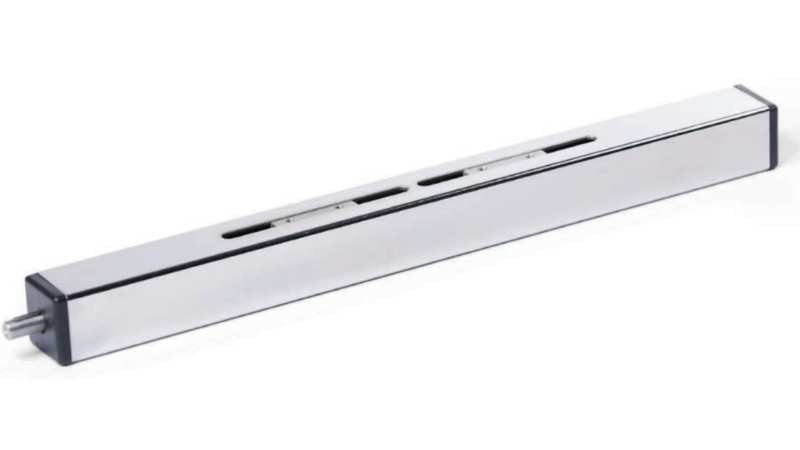

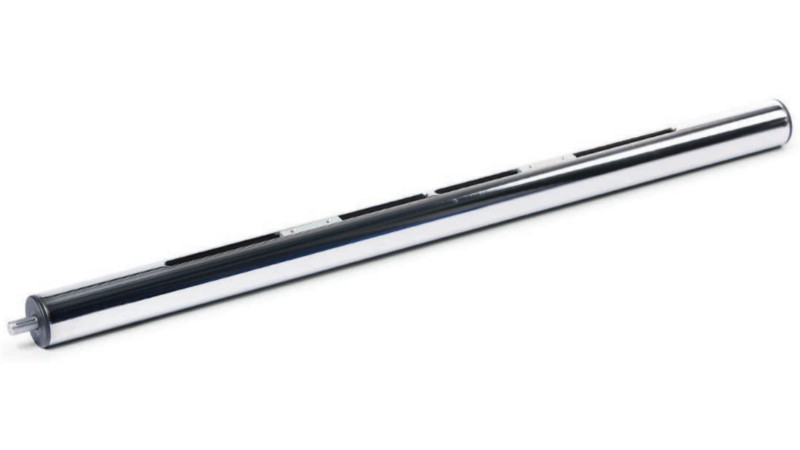

• Lineární jednotky se dvěma protilehlými vodicími prvky: Dva vozíky lineární jednotky se díky opačnému směru závitů pohybují podél vodicí trubky symetricky.

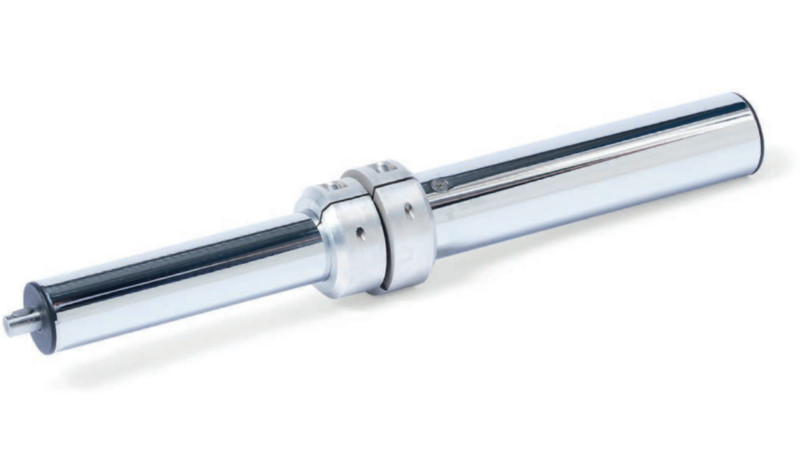

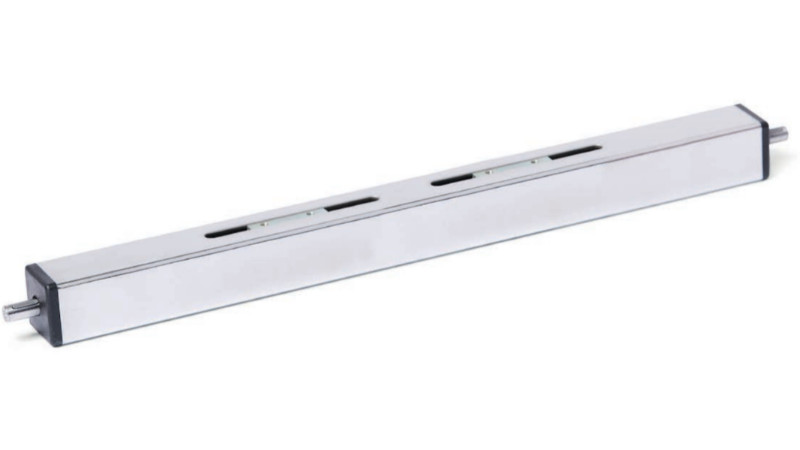

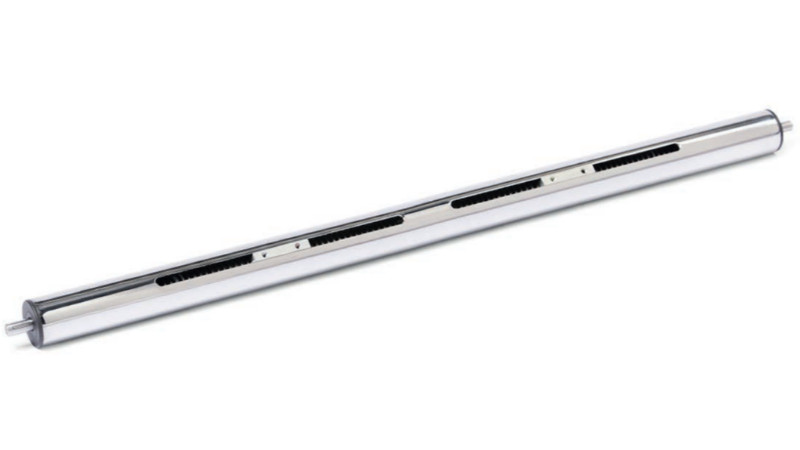

• Lineární jednotky se dvěma nezávislými vodicími prvky: Dva vozíky lineární jednotky se díky samostatným vřetenům pohybují podél vodicí trubky nezávisle na sobě.

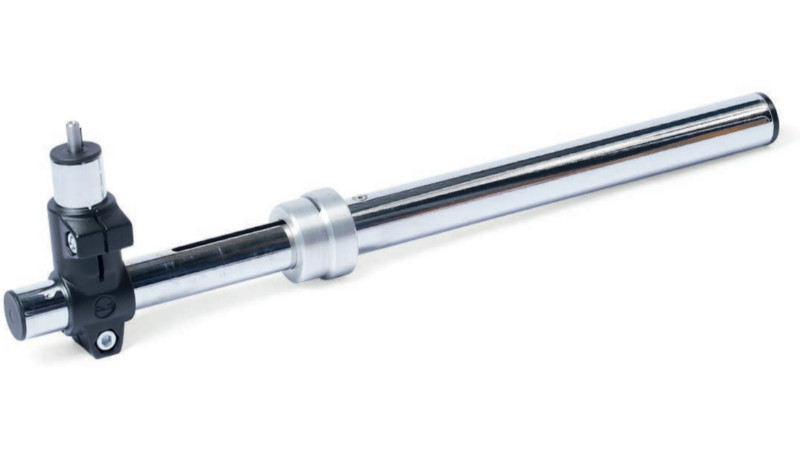

• Teleskopické lineární jednotky: Vnější trubka tvoří vozík lineární jednotky, který se pomocí závitu vřetena pohybuje podél vnitřní vodicí trubky. Tím se celková délka lineární jednotky zvětšuje nebo zmenšuje.

K jednotrubkovým lineárním jednotkám nabízeným ve skupině 2D lze použít ruční kola v různých provedeních, polohové indikátory a distanční desky pro upnutí vřetena. Příslušenství je přizpůsobeno jmenovitým průměrům lineárních jednotek.

Odpovídající vozíky lineárních jednotek jsou k dispozici ve skupině 2B ve všech běžných konstrukčních provedeních, například jako křížové, základové nebo přírubové vozíky.

V kombinaci s vozíky lineárních jednotek lze z jednotrubkových lineárních jednotek rychle a snadno sestavit pevná lineární vedení, která lze flexibilně přizpůsobit různým oblastem použití, například pro nastavování formátu nebo konstrukci strojů.

Návod k obsluze s pokyny pro montáž lze stáhnout z našich webových stránek na adrese inocon.de/en/service.

The group “Single Tube Linear Units 2A” contains linear units made of chrome-plated steel or bright stainless steel precision tubes. Together with linear unit connectors, these form a solid linear round or square guide. The spindle drive in the guide tube transmits the linear movement to a linear unit connector.

The linear units are freely configurable and are entirely manufactured by Inocon.

Single tube linear units can be divided into four types:

• Linear units with one guide element: the linear unit connector is moved along the guide tube by the spindle thread.

• Linear units with two opposing guide elements: two linear unit connectors move symmetrically along the guide tube due to different thread directions.

• Linear units with two independent guide elements: two linear unit connectors move independently along the guide tube due to separate spindles.

• Telescope linear units: an outer tube forms the linear unit connector, which is moved along the inner guide tube by the spindle thread. This increases or decreases the total length of the linear units.

Possible accessories for the single tube linear units offered in group 2D include handwheels in various designs, position indicators and spacer plates for spindle clamping. The accessories are matched to the nominal diameters of the linear units. The matching linear unit connectors are available in group 2B in all typical part types, such as cross, base or flanged linear unit connectors.

Together with the linear unit connectors, single tube linear units can be used to quickly and easily assemble solid linear guides that can be flexibly adapted to many different areas of application, such as for format adjustment and machine building.

An operating manual with instructions for assembly can be downloaded from our website at inocon.de/en/service.

Přehled produktů:

Jednotrubkové jednotky
S jedním vodícím elementem (standardní délka)	S jedním vodícím elementem (konfigurovatelná délka)	S dvěma vodícími elementy  (pravolevé provedení)	S dvěma vodícími elementy  (nezávislé ovládání)	Teleskopické jednotky

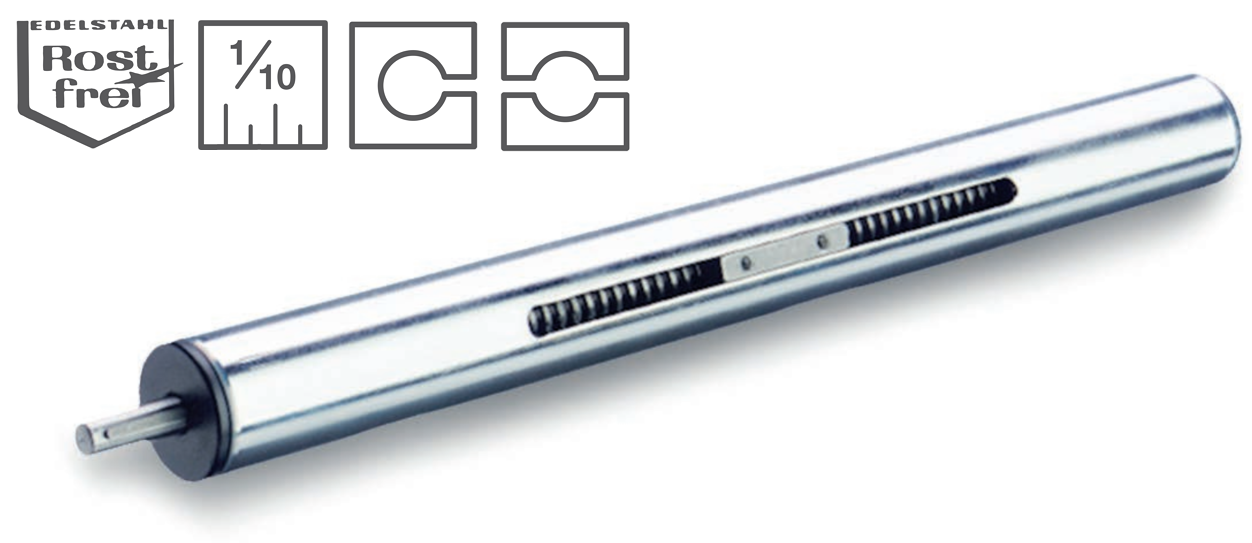

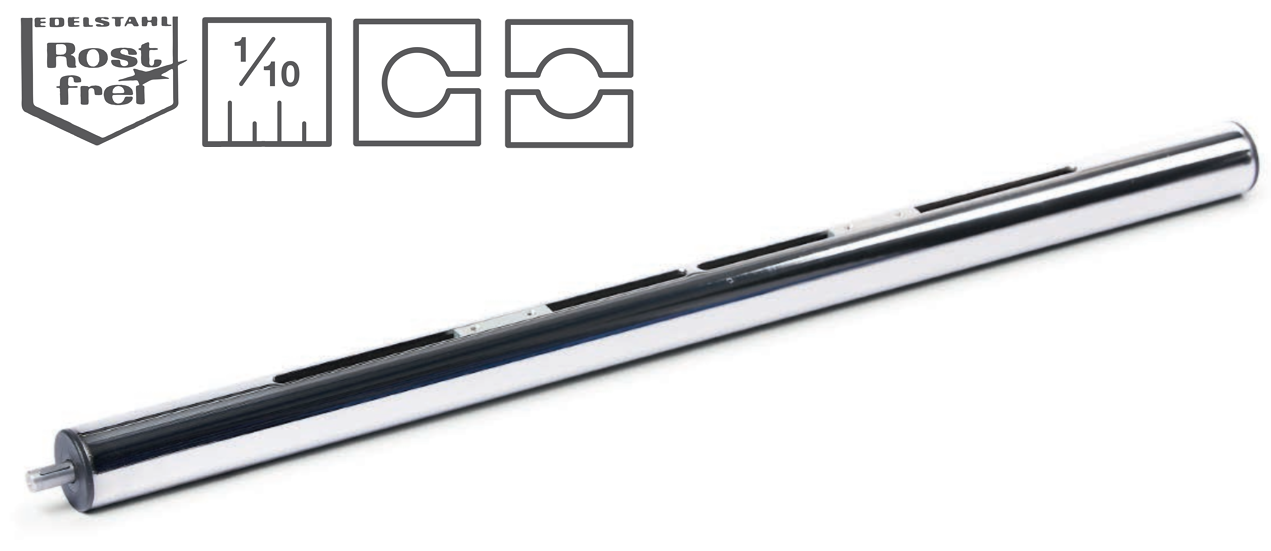

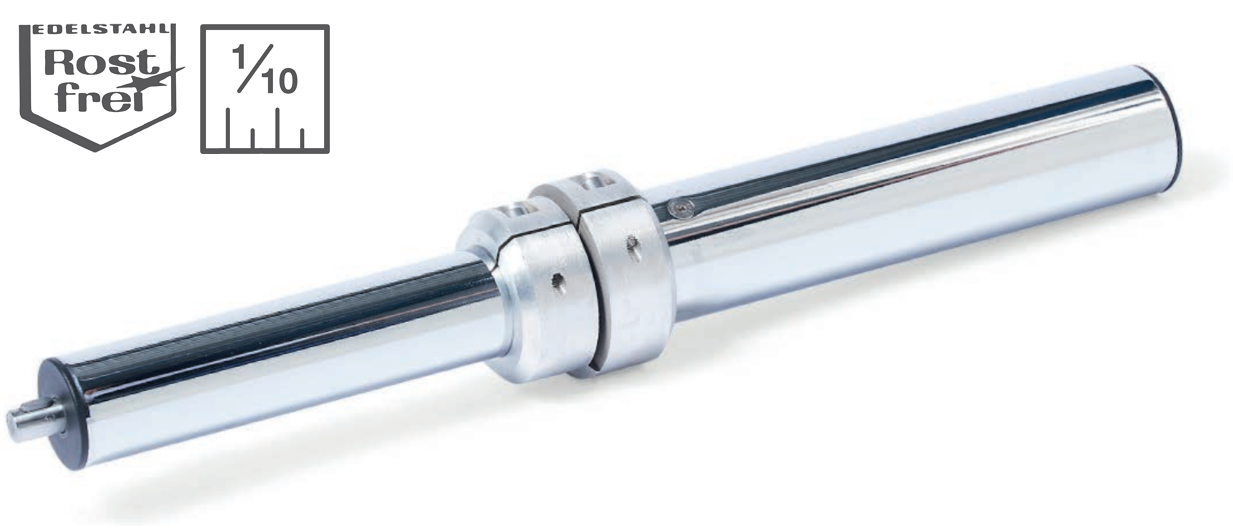

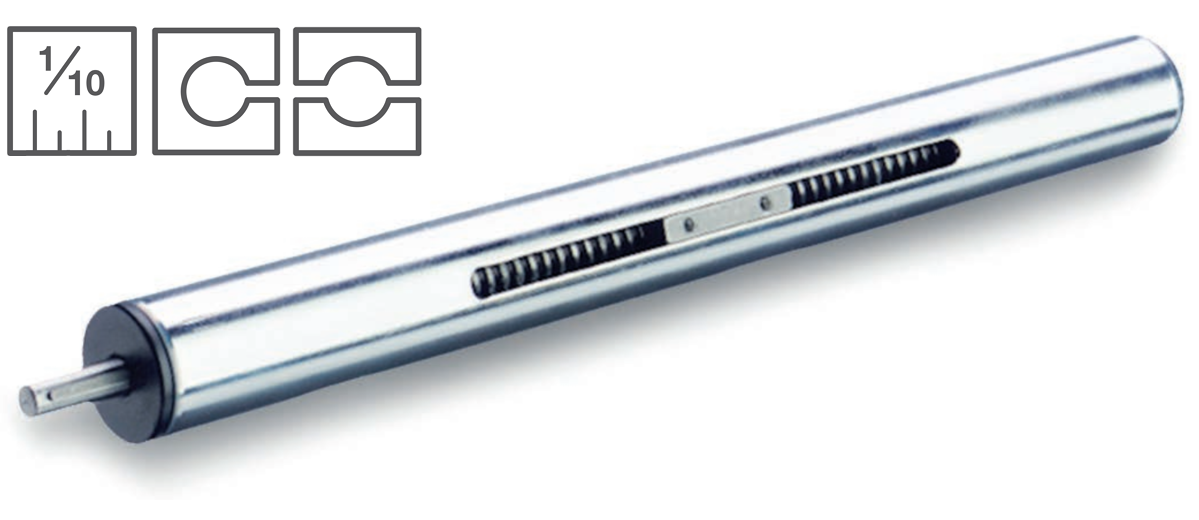

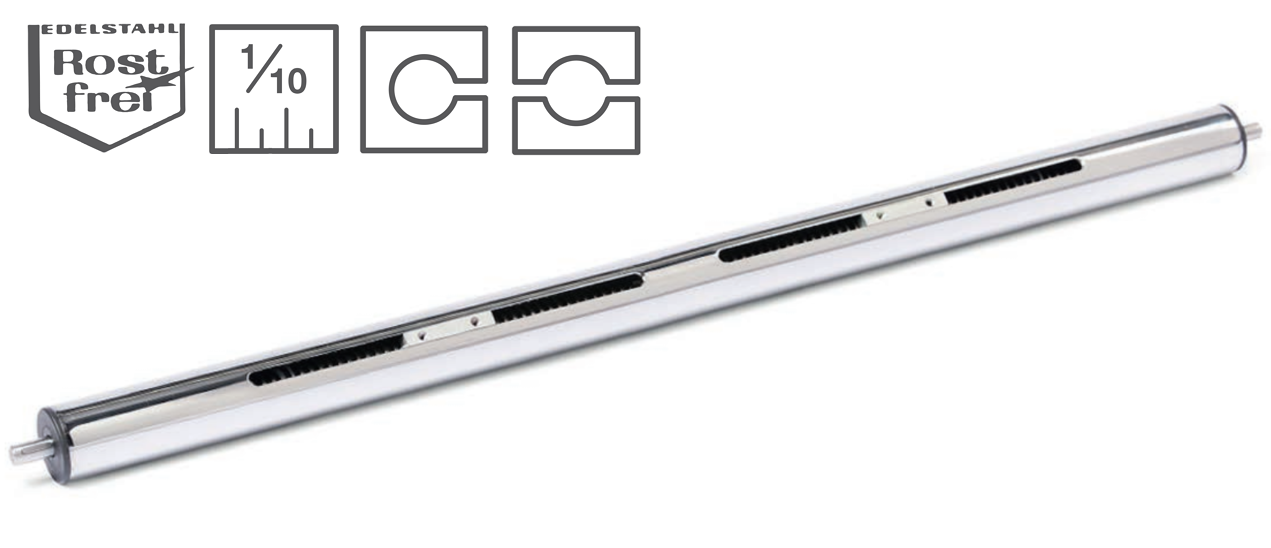

VES	VE1R	VE2R	VE3R	VT1S

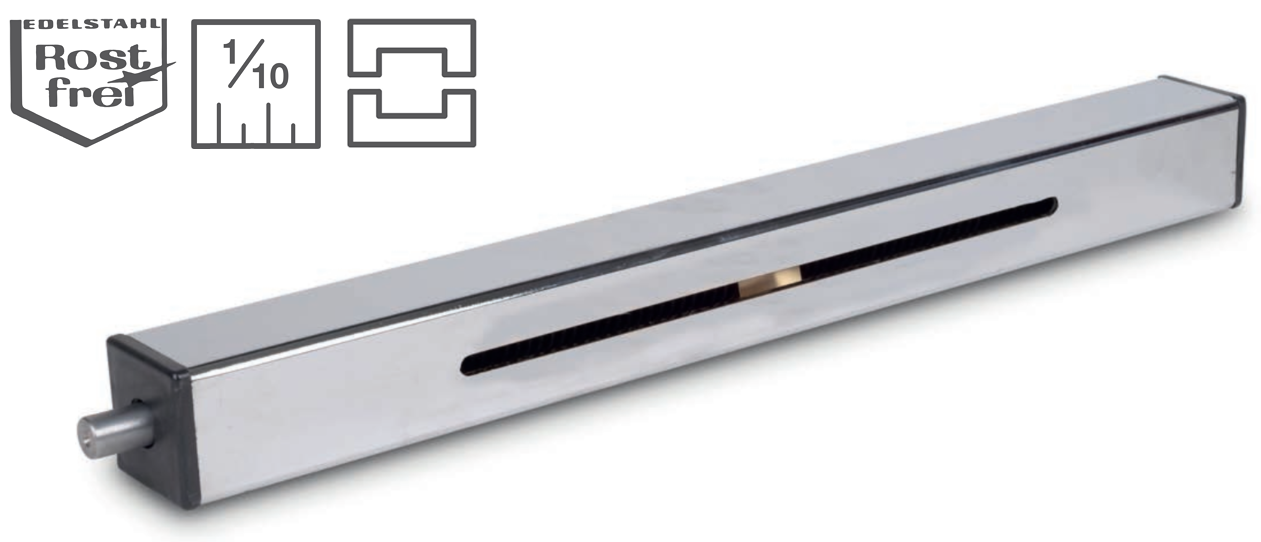

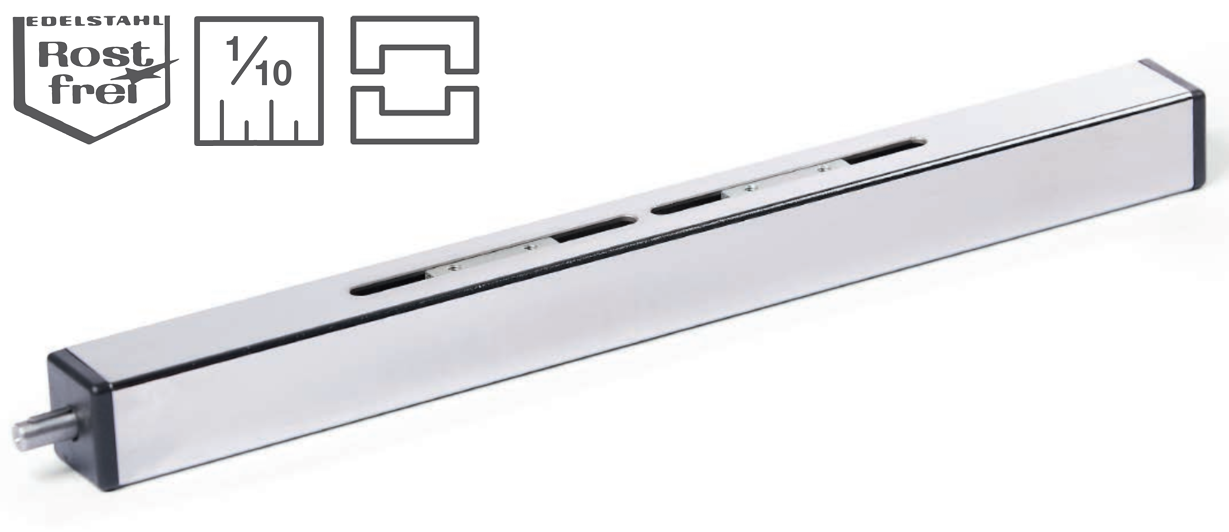

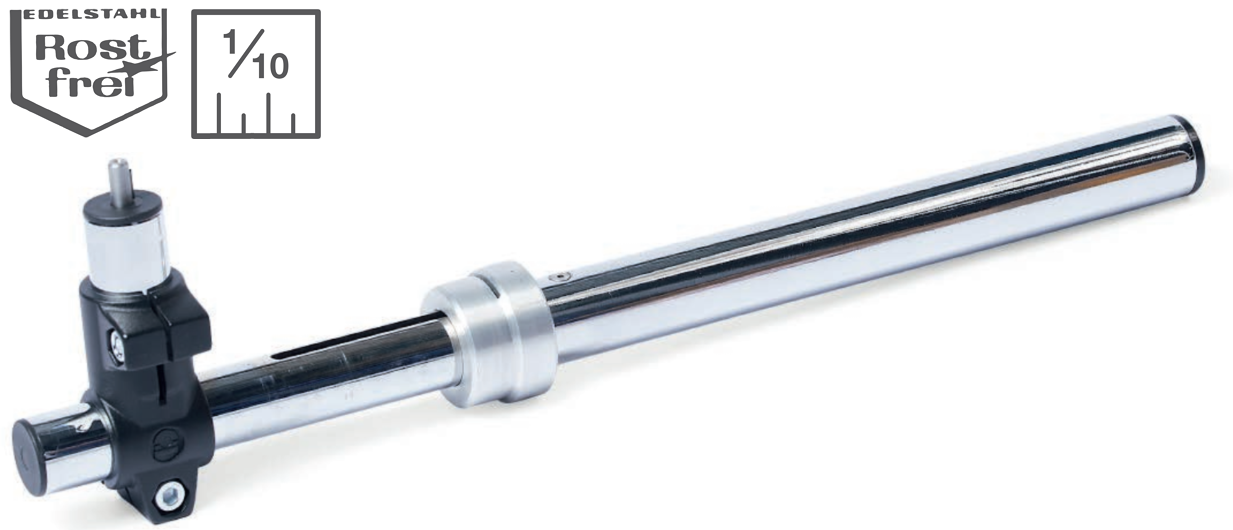

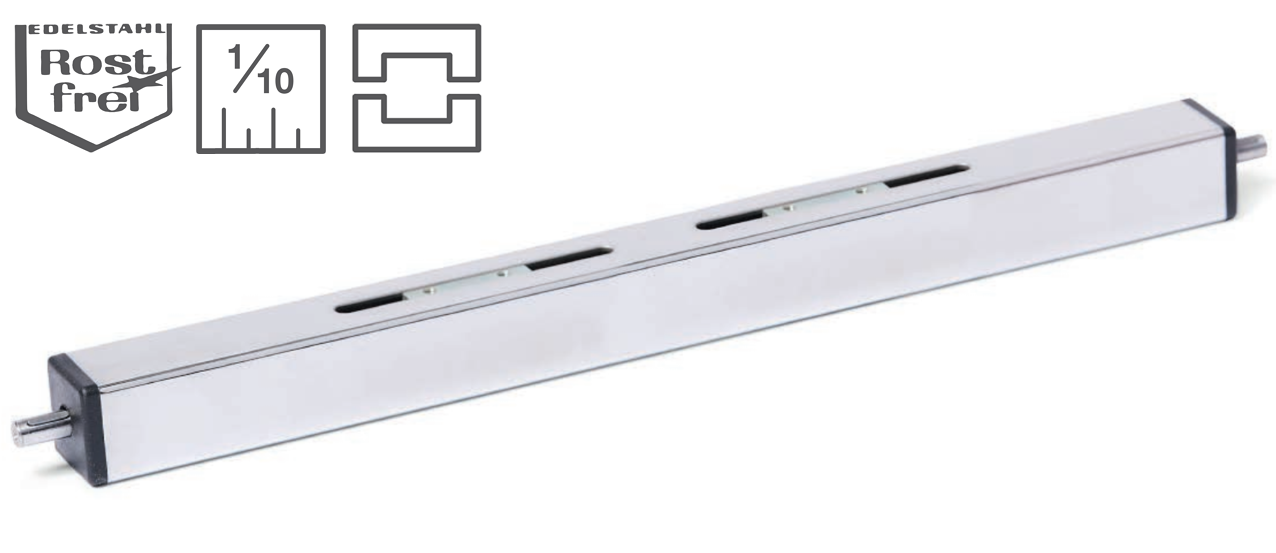

	VE1V	VE2V	VE3V	VT1W
