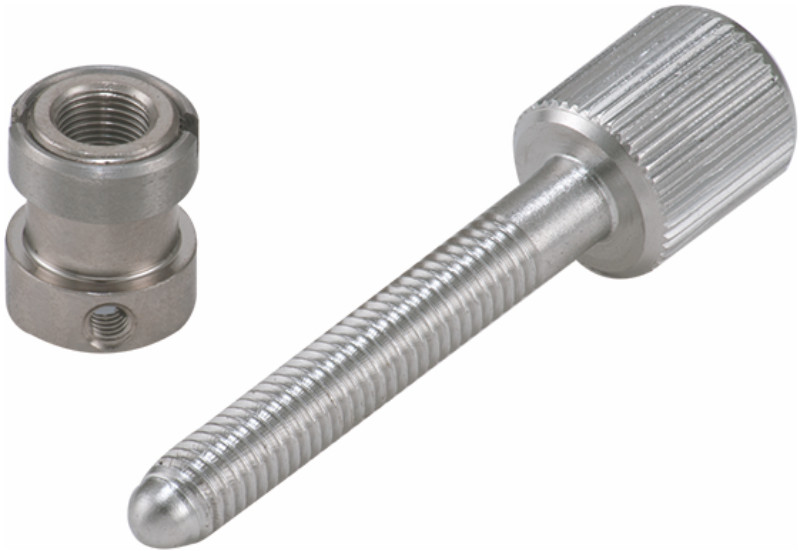

Mikrometrické hlavice a přesné pohybové šrouby slouží k jemnému ručnímu nastavení polohy v mechanických sestavách. Uplatňují se například v polohovacích stolcích, měřicích přípravcích a optických zařízeních. Nabídka zahrnuje mikrometry pro polohování a přesné posuvové šrouby. Při výběru ověřte zdvih, způsob odečtu, zakončení vřetena a upevnění do konstrukce.
Otáčením hlavice se nastavuje vysunutí vřetena, které působí na pohyblivou část sestavy. Nejde automaticky o kompletní měřidlo pro měření vnějšího průměru jako u třmenového mikrometru. Pro použití v polohovací jednotce je důležitá také konstrukce protilehlého kontaktu a návrat pohyblivé části.
Ploché nebo kulové zakončení vřetena se volí podle styku s nastavovanou součástí. Ověřte rozměry montážního rozhraní, pracovní zdvih a prostor pro ovládání. Přesný posuvový šroub je vhodné hodnotit jako součást celého mechanismu včetně vedení, předpětí a případné aretace.
Jemná stupnice usnadňuje opakované nastavení, sama však neurčuje chybu polohy celé sestavy. Výsledek ovlivňují vůle, síla na kontaktu, tuhost a teplota. Požadavky proto zadávejte pro celé zařízení, nikoli pouze podle nejmenšího dílku stupnice.
Ne. Hlavice je samostatný mikrometrický mechanismus určený k zabudování do zařízení. Třmenový mikrometr je kompletní měřidlo s pevnou měřicí konstrukcí.
Podle tvaru a způsobu vedení protilehlé součásti. Kulový a plochý kontakt se chovají odlišně, proto se musí volit pro konkrétní mechanické uspořádání.
Ne. Ověřte zdvih, dovolenou sílu, upevnění i požadovaný pracovní cyklus. Hlavice pro jemné ruční nastavení není automaticky vhodná pro motorický silový posuv.
