Manuální mikropozicovací stanice umožňují jemně nastavovat polohu součástí, senzorů a optických prvků. Nabídka GMT zahrnuje lineární, rotační, vertikální i naklápěcí provedení a goniometrické stolky GONIO. K dispozici jsou různá vedení a příslušenství pro sestavení polohovacího pracoviště. Při výběru rozlišujte rozsah pohybu, rozlišení nastavení a požadovanou opakovatelnost.

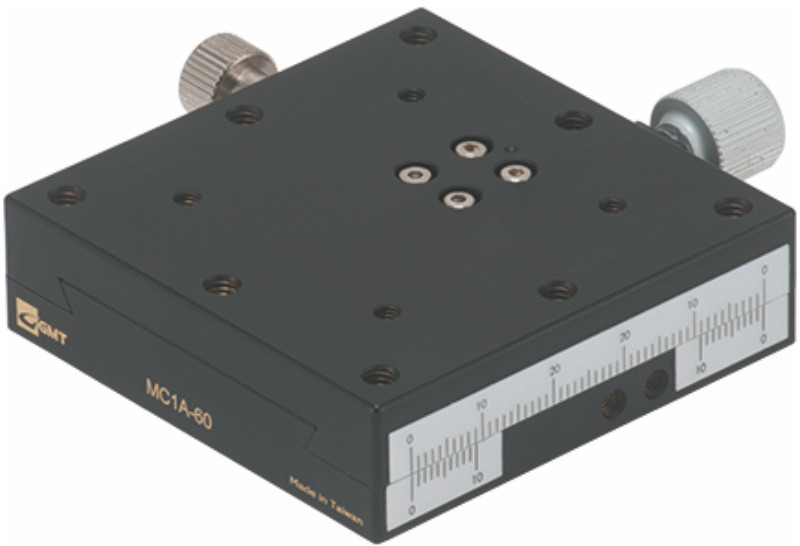

Pro lineární mikropolohování lze vybírat precizní vedení, rybinové vedení nebo vedení na kruhových hřídelích podle konkrétní řady. Rotační a naklápěcí stolky doplňují úhlové nastavení, vertikální provedení změnu výšky. GONIO slouží k řízenému úhlovému seřízení kolem definované osy daného stolku.
Ovládací prvek a jeho stupnice určují způsob nastavování, ale čitelné rozlišení není samo o sobě zárukou stejné přesnosti výsledné polohy. Tu ovlivňuje také vůle, tuhost, zatížení a způsob přiblížení k poloze. Pro opakované seřizování proto posuzujte kompletní mechanickou sestavu.
Víceosou stanici lze navrhnout z kompatibilních polohovacích prvků. Sortiment doplňují křížové zvedáky, magnetické základny a svěráčky. Při sestavení ověřte upevňovací rozhraní, dostupný prostor a momentové zatížení spodních prvků.
Je to mechanická jednotka pro jemné nastavování polohy v malé pracovní dráze nebo úhlu. Konkrétní rozsah a přesnost jsou dány zvoleným modelem.
Ne. Rozlišení říká, jak jemný krok lze odečíst nebo nastavit. Skutečná přesnost a opakovatelnost závisí i na konstrukci a podmínkách použití.
Pokud potřebujete jemné úhlové nastavení kolem definované osy. Při výběru ověřte polohu této osy, rozsah naklopení a povolené zatížení.
