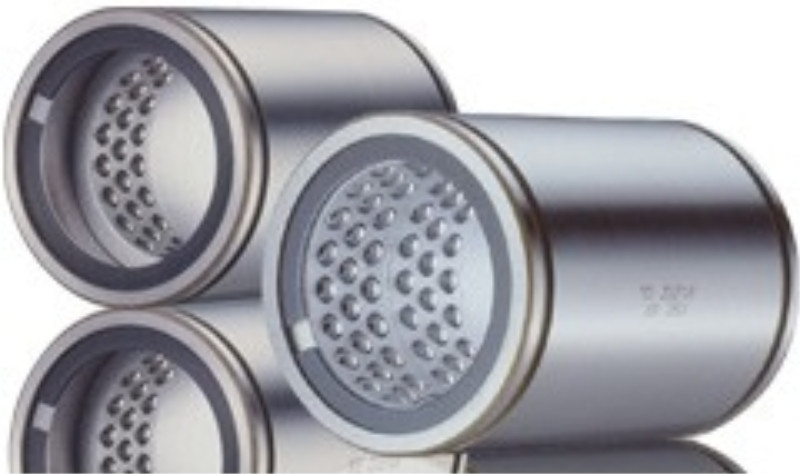

Lineární kruhové vedení vede posuvnou část stroje po vodicí tyči kruhového průřezu. Nabídka zahrnuje kuličková pouzdra, broušené i podepřené hřídele, podpěry a sestavy vedení. Pro kombinovaný pohyb jsou k dispozici také provedení určená k posuvu a otáčení. Tyčové lineární vedení vybírejte podle zatížení, délky dráhy a způsobu podepření hřídele.
Označení popisuje kruhový průřez vodicí tyče, nikoli pohyb po oblouku. Přímočarý pohyb zajišťuje pouzdro vedené podél hřídele. Podle konstrukce jsou k dispozici standardní, tandemová, přírubová či kompaktní pouzdra a další řady s odlišnými vlastnostmi.
Broušenou hřídel lze uložit do podpěr. U delších drah a zatížení, která by vyvolávala nežádoucí průhyb, je vhodné posoudit podepřenou hřídel a kompatibilní otevřené pouzdro. Výběr ovlivňuje také rozteč podpor, montážní plocha a přesnost souososti.
Běžné lineární pouzdro nelze automaticky použít pro libovolné otáčení hřídele. Pro souběh posuvu a rotace slouží odpovídající rotačně-lineární provedení. V nabídce najdete také prvky s omezeným zdvihem a hotové sestavy; rozhodující je vždy jejich konkrétní konstrukce a povolený pohyb.
V této kategorii ne. Jde o lineární pohyb po přímé tyči kruhového průřezu.
Když návrh vyžaduje omezení průhybu hřídele na dané délce. Podepření a pouzdro musí být vzájemně kompatibilní a správně ustavené.
Samotný jmenovitý průměr nestačí. Ověřte tolerance, povrch, tvrdost, konstrukci pouzdra a podmínky mazání podle příslušného katalogu.
