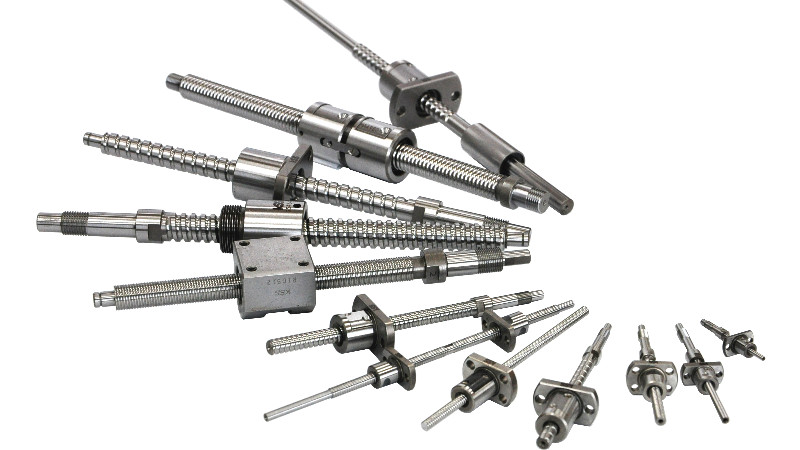

Pohybové šrouby převádějí rotační pohyb na přímočarý posuv matice nebo šroubu. Sortiment zahrnuje kuličkové, trapézové, kluzné i miniaturní kuličkové šrouby a jejich příslušenství. Při výběru rozhoduje axiální síla, stoupání, rychlost, přesnost a četnost pohybu. Pro funkční sestavu je třeba zvolit také odpovídající matici a uložení.
Kuličkový šroub přenáší sílu prostřednictvím valivých těles mezi šroubem a maticí. Trapézové a další kluzné šrouby pracují s kluzným kontaktem závitu a matice. Výběr proto ovlivňuje účinnost, tření, požadovaná životnost i způsob mazání. Pro malé zástavbové rozměry jsou v nabídce miniaturní kuličkové šrouby v broušeném a válcovaném provedení.

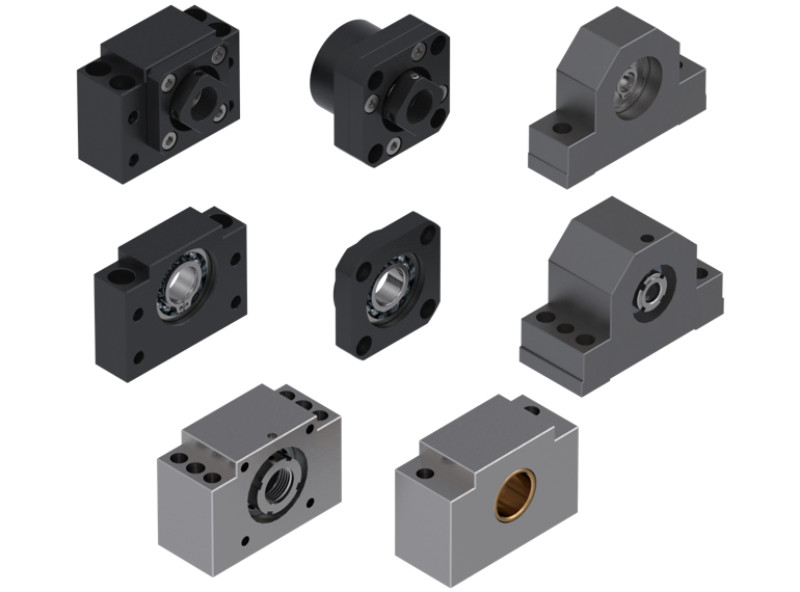

Vedle samotného šroubu vyberte matici, případně její pouzdro, a ložisková tělesa pro pevnou a volnou stranu uložení. Konstrukci konců šroubu je nutné sladit s ložisky a spojením s pohonem. Ochranné měchy nebo spirálové kryty mohou omezit pronikání nečistot podle konkrétní aplikace.
Uveďte zatížení, délku šroubu a zdvih, požadovaný posuv na otáčku a rychlost. Posoudit je třeba kritické otáčky, vzpěr při tlakovém zatížení, vůli a provozní cyklus. U svislé osy se samostatně řeší zajištění břemene; samosvornost nelze předpokládat u každého závitu.
Ne. Pohybový šroub s maticí slouží k přenosu síly a vytváření posuvu. Spojovací šrouby slouží především ke spojení součástí.
Stoupání určuje posuv při jedné otáčce. Spolu s otáčkami ovlivňuje rychlost osy a s konstrukcí závitu také potřebný hnací moment.
Není. Záleží mimo jiné na úhlu stoupání, tření a provozních podmínkách. Držení břemene musí být posouzeno pro konkrétní sestavu.
