Momentové hřídele umožňují lineární posuv při současném přenosu krouticího momentu mezi hřídelem a pouzdrem. Kuličkové drážkované vedení Ball Spline tak spojuje vedení pohybu s vazbou proti vzájemnému pootočení. Nabídka zahrnuje standardní, rotační, zdvihové i kombinované šroubové varianty. Výběr závisí na požadovaném zdvihu, momentu a způsobu uložení celé osy.
U běžného vedení na hladké hřídeli nelze automaticky počítat s přenosem krouticího momentu. Ball Spline využívá drážky hřídele a odpovídající valivé kontakty, které umožňují podélný pohyb a zároveň vazbu v obvodovém směru. To je užitečné například při polohování nástroje nebo manipulačního prvku.

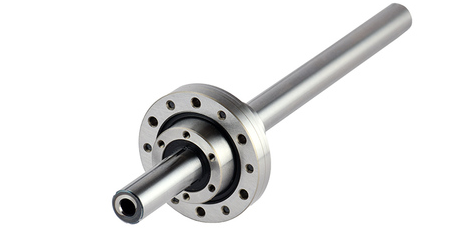

SSP/SSPS představují provedení Ball Spline, SPR/SPB rotační varianty a SPLFS provedení pro omezený zdvih. SPBR/SPBF kombinují drážkované vedení s funkcí kuličkového šroubu. Je proto nutné určit, které součásti se mají posouvat a které otáčet, a nevolit řadu pouze podle průměru hřídele.
Zadejte krouticí moment, radiální síly, zdvih, rychlost a pracovní cyklus. Ověřte také délku nepodepřené části, způsob uložení, požadavky na vůli a mazání. U kombinovaných rotačních a lineárních pohybů je důležitá mechanická návaznost pohonů a jejich řízení.
Jde o kuličkové drážkované vedení, které umožňuje podélný pohyb a přenos krouticího momentu mezi hřídelem a pouzdrem.
Ne. Nabídka zahrnuje i konstrukce pro omezený zdvih. Přípustný pohyb a délku dráhy je nutné ověřit u konkrétní řady.
Samotné drážkované vedení obvykle zajišťuje vedení a přenos momentu. Pro poháněný posuv je potřeba příslušný mechanismus; některé varianty jej kombinují s kuličkovým šroubem.
