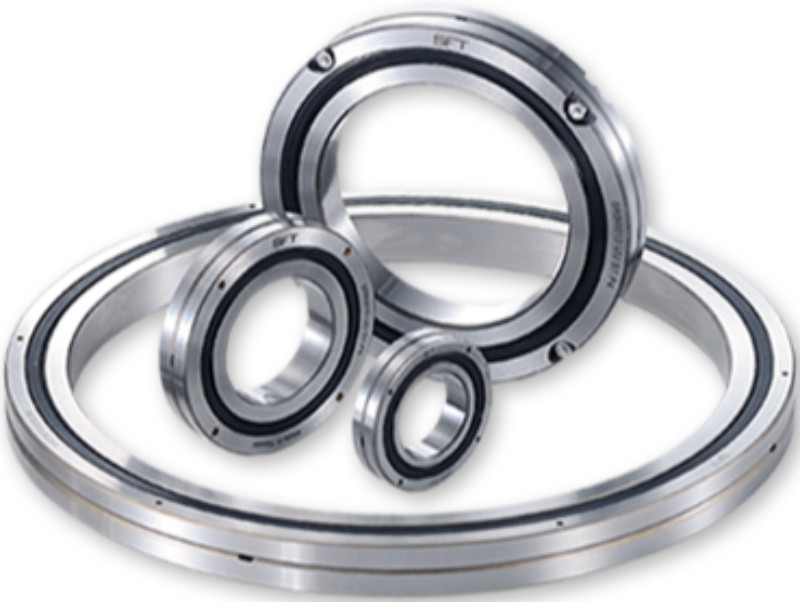

Křížová válečková ložiska slouží k rotačnímu uložení s přenosem radiálního, axiálního a momentového zatížení. Střídavé uspořádání válečků umožňuje zachytit síly z více směrů v jednom ložisku. V nabídce jsou provedení s montážními otvory i bez nich. Při výběru posuzujte zatížení, tuhost uložení, přesnost a způsob upevnění kroužků.
Osy sousedních válečků jsou uspořádány střídavě, zpravidla navzájem kolmo. Díky tomu může ložisko zachycovat různé směry zatížení a klopný moment. Vhodnost pro konkrétní rotační osu ale určuje velikost, vnitřní provedení a parametry daného modelu.
Provedení s otvory umožňuje upevnění podle předepsaného montážního uspořádání. U variant bez otvorů je třeba navrhnout odpovídající těleso a přítlačné nebo upevňovací díly. V obou případech záleží na tuhosti okolní konstrukce, přesnosti dosedacích ploch a správném utažení.
Uveďte radiální a axiální síly, momenty, rychlost otáčení a pracovní cyklus. Doplňte požadovanou přesnost, dostupný prostor a podmínky mazání. Uložení pro otočný stůl nebo manipulační osu je nutné posoudit jako celek včetně navazujících dílů.
V této kategorii ano. Druhý název přímo popisuje střídavou orientaci válečků v ložisku.
Konstrukce je určena také pro momentové zatížení, ale jeho dovolená hodnota závisí na konkrétním modelu a montáži. Je třeba ji ověřit spolu s ostatními silami.
Ne. Rozhoduje také zatížení, tuhost, vůle či předpětí, přesnost a způsob připevnění kroužků. Stejný vnější rozměr neznamená stejné vlastnosti.
