Kolejnice lineárního vedení LGBR..L
- pro uchycení shora (typ L)
- velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55
- v délce z jednoho kusu 4000mm (delší možno napojením)

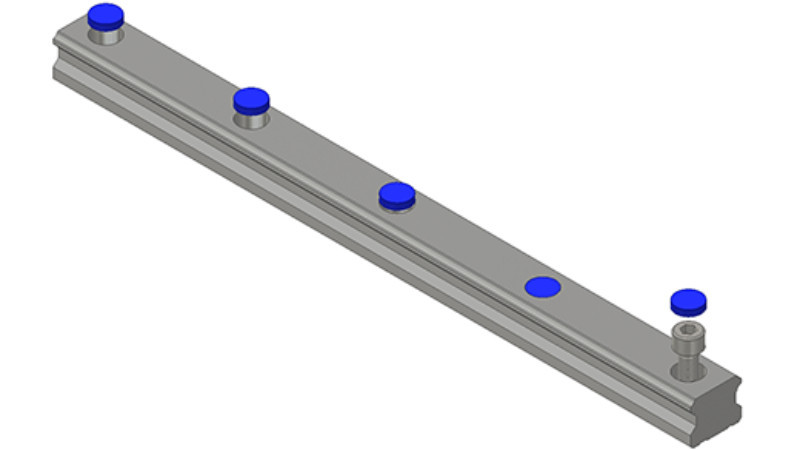

- možnost krytí (plastové zátky, mosazné zátky)
Příklad značení:
LGBR25L01600N-2-0-20.0N (viz níže)

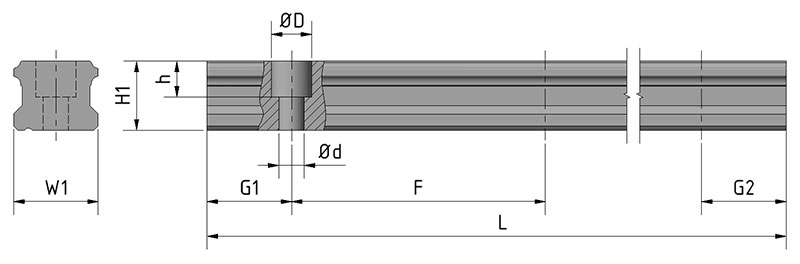

| Typ | Rozměry (mm) |
Hmotnost (kg/m) | |||||||
| W1 | H1 | F | d | D | h | G1/G2 min. | G1/G2 max. | ||
| LGBR15L | 15 | 13.0 | 60 | 4.5 | 7.5 | 6.0 | 6.0 | 54.0 | 1.28 |
| LGBR20L | 20 | 16.3 | 60 | 6.0 | 9.5 | 8.5 | 7.0 | 53.0 | 2.15 |
| LGBR25L | 23 | 19.2 | 60 | 7.0 | 11.0 | 9.0 | 8.0 | 52.0 | 2.88 |
| LGBR30L | 28 | 22.8 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 4.45 |
| LGBR35L | 34 | 26.0 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 6.25 |
| LGBR45L | 45 | 31.1 | 105 | 14.0 | 20.0 | 17.0 | 12.0 | 93.0 | 9.60 |
| LGBR55L | 53 | 38.0 | 120 | 16.0 | 23.0 | 20.0 | 14.0 | 106.0 | 13.80 |
| LGB |
R | 25 | L | 01600 | N | 2 | 0 | 20.0 | N |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. | 10. |
| Lineární vedení | Kolejnice | Velikost | Provedení | Délka | Přesnost | Uspořádání | Dělení | G1 / G2 | Speciální úprava |
1 - LGB... standardní čtyřřadé lineární kuličkové vedení
2 - R... kolejnice
3 - Velikost (šířka kolejnice)- 15 / 20 / 25 / 30 / 35 / 45 / 55
4 - Provedení
- L... kolejnice s průchozími dírami pro montáž shora
5 - Délka (mm)
- 01600... 5 znaků
6 - Třída přesnosti
- N... normální (standard)
- H... vysoká
- P... precizní
- S... super-precizní
- U... ultra-precizní
7 - Uspořádání (počet kolejnic na jedné ose)
- 1... žádná informace o uspořádání (standard)
- 2... dvě kolejnice uspořádáné paralelně
- 3... tři kolejnice uspořádané paralelně
- 4... čtyři kolejnice uspořádané paralelně
8 - Dělení (informace v případě napojovaných kolejnic)
- 0... kolejnice z jednoho kusu (maximální délka 4000mm)
- 1... libovolné dělení kolejnice (určí dodavatel)
- 2... dělení na základě výkresové dokumentace zákazníka
9 - Poloha první díry od kraje kolejnice G1 / G2 (mm)
Pozn.: nutno dodržet minimální a maximální vzdálenost G1 / G2 (viz rozměrová tabulka)
10 - Speciální provedení
- N... bez speciálního provedení (standard)
- S... dle požadavku zákazníka (index určí dodavatel)
| Typ | Rozměry (mm) | Hmotnost (kg/m) | 3D STEP model ke stažení |
|||||||
| W1 | H1 | F | d | D | h | G1/G2 min. | G1/G2 max. | |||
| LGBR15L | 15 | 13.0 | 60 | 4.5 | 7.5 | 6.0 | 6.0 | 54.0 | 1.28 |  LGBR15L |
| LGBR20L | 20 | 16.3 | 60 | 6.0 | 9.5 | 8.5 | 7.0 | 53.0 | 2.15 | LGBR20L |
| LGBR25L | 23 | 19.2 | 60 | 7.0 | 11.0 | 9.0 | 8.0 | 52.0 | 2.88 | LGBR25L |
| LGBR30L | 28 | 22.8 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 4.45 | LGBR30L |
| LGBR35L | 34 | 26.0 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 6.25 | LGBR35L |
| LGBR45L | 45 | 31.1 | 105 | 14.0 | 20.0 | 17.0 | 12.0 | 93.0 | 9.60 | LGBR45L |
| LGBR55L | 53 | 38.0 | 120 | 16.0 | 23.0 | 20.0 | 14.0 | 106.0 | 13.80 | LGBR55L |
