MN - systemsLineární technika Kombinované kladky a profily Kombinované kladky Kombinované kladky série Tiger

Kombinované kladky série Tiger

TR...0200

Provedení: ax.pevná - nenastavitelná Velikost: TR050.0200 - TR180.0200 Radiální nosnost: 5,30 kN - 76,00 kN Axiální nosnost: 2,00 kN - 23,00 kN

TR...0300

Provedení: ax.stavitelná podložkou Velikost: TR060.0300 - TR150.0300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

TR...0350

Provedení: ax.stavitelná - excentr Velikost: TR060.0350 - TR150.0350 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

TR...0360

Provedení: ax.stavitelná - oilamid Velikost: TR060.0360 - TR150.0360 Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

TR...0368

Provedení: nestavitelná - mosaz Velikost: TR060.0368 - TR150.0368 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 7,40 kN - 31,20 kN

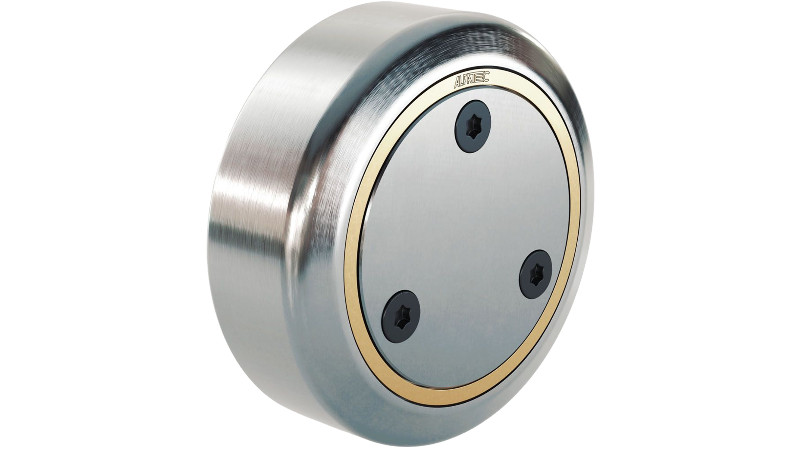

TR...0400

Provedení: pouze radiální typ bez ax. Velikost: TR060.0400 - TR180.0400 Radiální nosnost: 8,87 kN - 76,00 kN Únosnost pouze v radiálním směru

TR...1300

Provedení: ax.stavitelná podložkou Velikost: TR060.1300 - TR150.1300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

TR...1360

Provedení: ax.stavitelná - oilamid Velikost: TR050.1360 - TR150.1360 Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

TR...1360E

Provedení: ax.stavitelná - oilamid Velikost: TR050.1360E - TR150.1360E Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

TR...4300

Provedení: ax.stavitelná podložkou Velikost: TR060.4300 - TR150.4300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

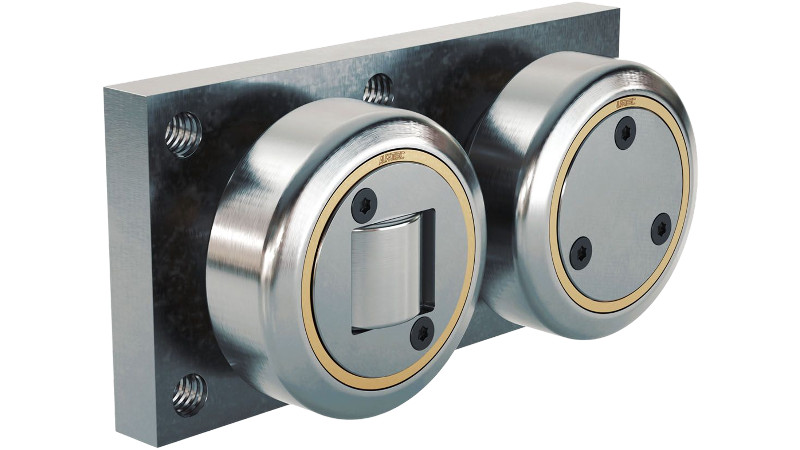

STR...6200

Jednotka s robustním ax.ložiskem Velikost: STR060.6200 - STR150.6200 Axiální únosnost vyšší až o 40% v porovnání se standardním provedením

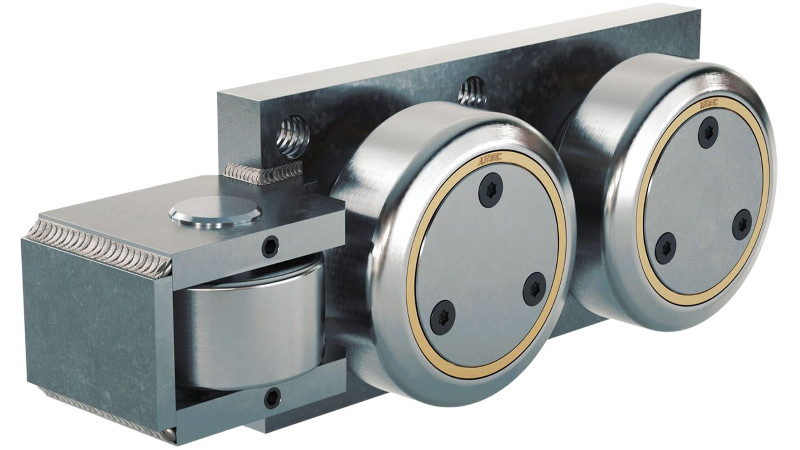

SFE...5200

Vodící jednotka s excentrem a ax.ložiskem Velikost: SFE060.5200 - SFE150.5200 Excentrické uložení k dosažení minimální vůle+ax.kladka

FE...5200

Vodící jednotka s radiálním excentrem Velikost: FE060.5200 - FE150.5200 Excentrické uložení k dosažení minimální vůle

HTR...0200

Provedení: ax.pevná - nenastavitelná Velikost: HTR060.0200 - HTR150.0200 Radiální nosnost: 8,87 kN - 51,94 kN Určena pro vysokou teplotu - až 250 °C

HTR...0360

Provedení: ax.stavitelná - mosaz Velikost: HTR060.0360 - HTR150.0360 Radiální nosnost: 8,87 kN - 51,94 kN Určena pro vysokou teplotu - až 250 °C

TR...0380

Provedení: ax.stavitelná - oilamid Velikost: TR070.0380 - TR080.0360 Radiální nosnost: 8,87 kN - 12,87 kN Axiální nosnost: 2,95 kN - 5,00 kN
