Kuličkové lišty T-Bars a B-Bars usnadňují přesouvání nástrojů a matric na pracovních stolech lisů a strojů. Obsahují jednotky s předepnutou pružinou, které se při odpovídajícím zatížení zatlačí do těla lišty. Obě provedení se liší způsobem zajištění při montáži, proto je vybírejte podle konstrukce stolu.
V odlehčené poloze kuličky vytvářejí oporu pro manipulaci s nástrojem. Při upnutí může zatížení překonat předpětí a podpěry se zasunou. Potřebná síla a zdvih musí odpovídat konkrétní sestavě: lišta sama nenahrazuje upínací systém ani kontrolu dosednutí nástroje.

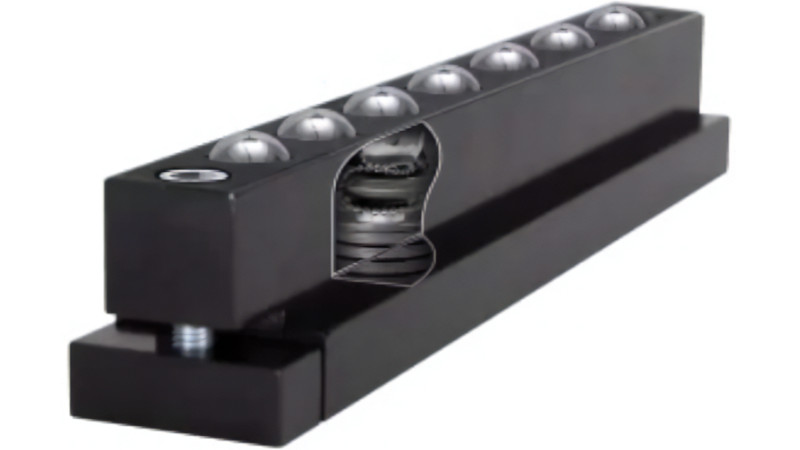

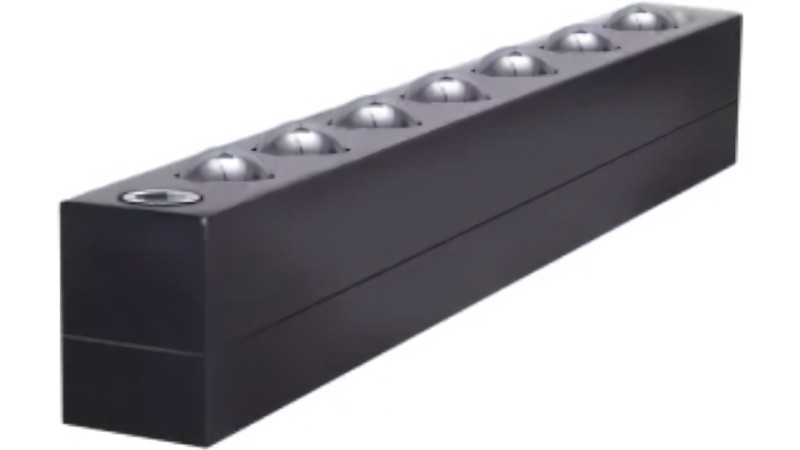

T-Bars mají integrovaný zajišťovací mechanismus, zatímco B-Bars používají šroubové zajištění. Před návrhem ověřte rozměry drážky, délku lišty a možnost provedení montážních otvorů. Rozmístění více lišt musí respektovat těžiště a tuhost nástroje i jeho dráhu při zavádění.
Ne. Zde jde o podpěrné lišty s kuličkovými jednotkami pro manipulaci s nástroji, nikoli o zásuvkové výsuvy.
Zatížení ve vztahu k předpětí pružin a zdvihu konkrétního provedení.
Výkres stolu a drážek, rozměry a hmotnost nástroje, způsob upnutí a požadovaná dráha přesunu.
