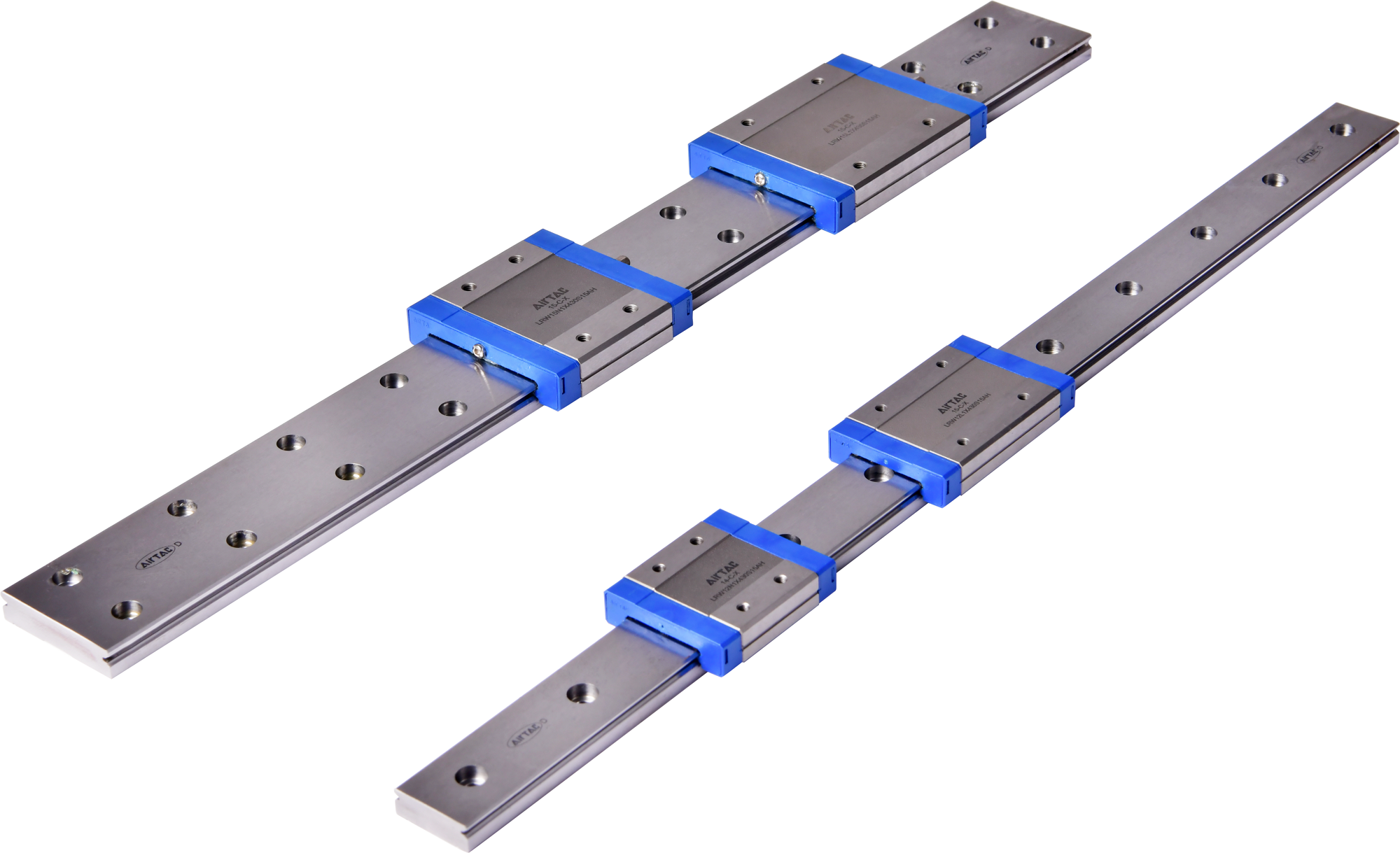

LRW

Vozík lineárního vedení:

- velikosti 7 / 9 / 12 / 15
- miniaturní vozík
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

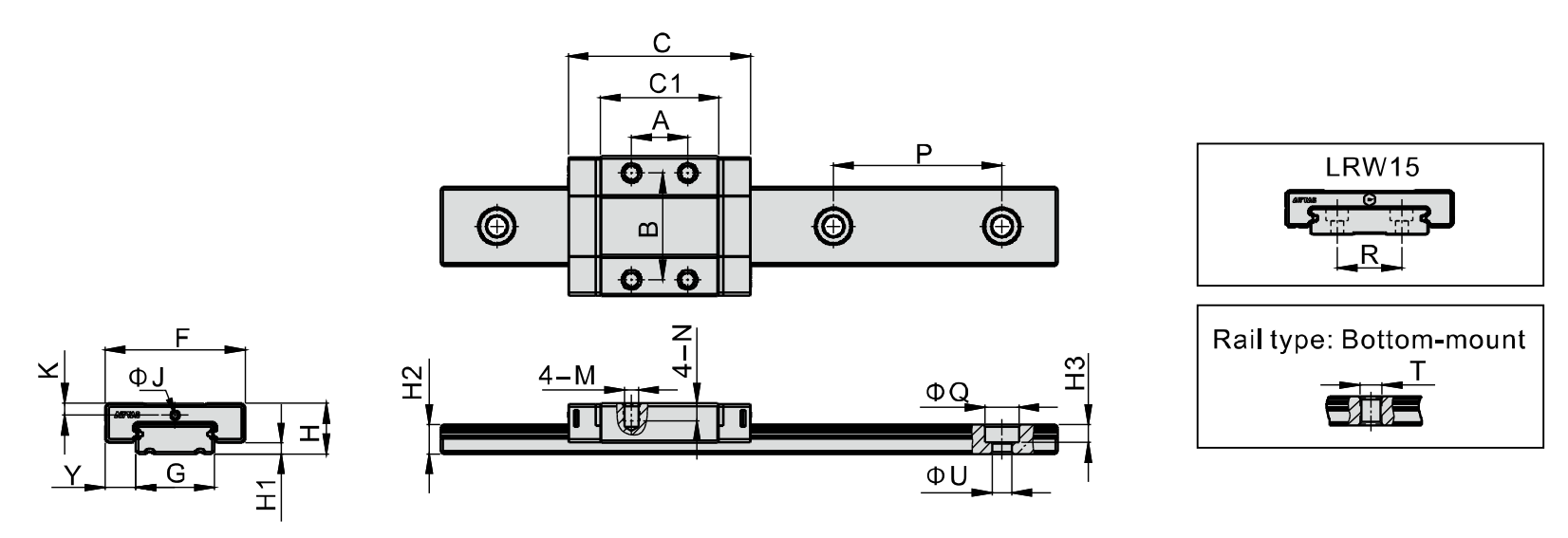

lrw nakres

Rozměry:

Typ		Rozměry (mm)
		Systém					Vozík							Kolejnice
		H	H1	F	Y	C	C1	A	B	M	N	K	J	G	R	H2	P	ΦQ	ΦU	H3	T
LRM 7	N	9	1,9	25	5,5	32,5	21	10	19	M3x0,5	3	2,15	1,2	14	-	5,2	30	6	3,5	3,2	M4x0,7
LRM 7	L	9	1,9	25	5,5	42	30,5	19	19	M3x0,5	3	2,15	1,2	14	-	5,2	30	6	3,5	3,2	M4x0,7
LRM 9	N	12	3	30	6	40	27,5	12	21	M3x0,5	3	2,85	1,2	18	-	7,3	30	6	3,5	4,5	M4x0,7
LRM 9	L	12	3	30	6	52	39,5	24	21	M3x0,5	3	2,85	1,2	18	-	7,3	30	6	3,5	4,5	M4x0,7
LRM 12	N	14	3	40	8	46	31	15	28	M3x0,5	3,5	3,15	1,2	24	-	8,5	40	8	4,5	4,5	M5x0,8
LRM 12	L	14	3	40	8	61	46	28	28	M3x0,5	3,5	3,15	1,2	24	-	8,5	40	8	4,5	4,5	M5x0,8
LRM 15	N	16	2,7	60	9	57,5	39,3	20	45	M4x0,7	4,5	3,45	M3	42	23	9,5	40	8	4,5	4,5	M5x0,8
LRM 15	L	16	2,7	60	9	76,5	58,3	35	45	M4x0,7	4,5	3,45	M3	42	23	9,5	40	8	4,5	4,5	M5x0,8

Typ		Montážní šroub	Silové zatížení (kN)		Momentové zatížení (Nm)			Hmotnost
Typ		Montážní šroub	C	C0	MR	MP	MY	Vozík (kg)	Kolejnice (kg/m)
LRM 7	N	M3	1,07	1,96	14,92	6,78	6,78	0,022	0,505
LRM 7	L	M3	1,47	2,98	22,28	14,75	14,75	0,030	0,505
LRM 9	N	M3	2,03	3,91	38,11	18,01	18,01	0,041	0,933
LRM 9	L	M3	2,69	5,60	51,81	32,30	32,30	0,055	0,933
LRM 12	N	M4	3,13	5,31	85,82	26,41	26,41	0,073	1,492
LRM 12	L	M4	4,08	7,83	97,57	54,50	54,50	0,105	1,492
LRM 15	N	M4	5,26	8,76	189,37	53,83	53,83	0,154	2,885
LRM 15	L	M4	6,99	12,71	284,06	116,47	116,47	0,223	2,885
