Vozík lineárního vedení:

- velikosti 15 / 20 / 25 / 30 / 35
- kompaktní vozík (montáž šroubů shora)
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

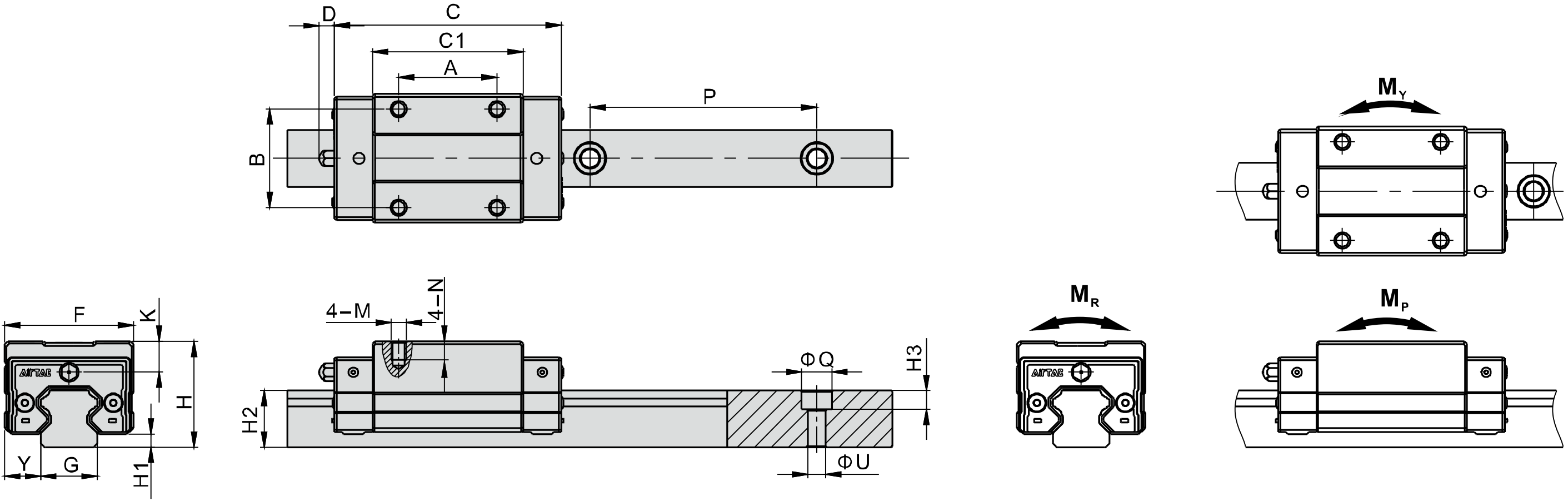

lsqh kompaktni nakres

Rozměry:

Rozměry:

Typ Rozměry (mm)
Systém Vozík Kolejnice
H H1 F Y C C1 A B K D M N G H2 P ΦQ ΦU H3
LSQH 15 HN 28 3,5 34 9,5 61,5 41,5 26 26 8,3 6 M4x0,7 5 15 15 60 8 8 5,3
LSQH 20 HN 30 4,5 44 12 77 54,5 36 32 6,5 12,5 M5x0,8 5 20 17,5 60 9,5 9,5 8,5
LSQH 20 HL 30 4,5 44 12 92 69,5 50 32 6,5 12,5 M5x0,8 5 20 17,5 60 9,5 9,5 8,5
LSQH 25 HN 40 6,5 48 12,5 83,5 60 35 35 10,9 12,5 M6x1,0 8 23 22 60 11,2 11,2 9
LSQH 25 HL 40 6,5 48 12,5 104,5 81 50 35 10,9 12,5 M6x1,0 8 23 22 60 11,2 11,2 9
LSQH 30 HN 45 6,5 60 16 97,5 73 40 40 11 13 M8x1,25 10 28 26 80 14,2 14,2 12
LSQH 30 HL 45 6,5 60 16 122 97 60 40 11 13 M8x1,25 10 28 26 80 14,2 14,2 12
LSQH 35 HN 55 7 70 18 113 82 50 50 16,2 12,5 M8x1,25 12 34 29 80 14,2 14,2 12
LSQH 35 HL 55 7 70 18 140,5 109,5 72 50 16,2 12,5 M8x1,25 12 34 29 80 14,2 14,2 12
Typ Montážní šroub Silové zatížení (kN) Momentové zatížení (kNm) Hmotnost
C C0 MR MP MY Vozík (kg) Kolejnice (kg/m)
LSQH 15 HN M4 13,8 14,9 0,10 0,10 0,10 0,2 1,43
LSQH 20 HN M5 24,2 27,5 0,26 0,24 0,24 0,33 2,23
LSQH 20 HL M5 28,9 36,4 0,34 0,33 0,33 0,41 2,23
LSQH 25 HN M6 29,9 37,6 0,42 0,35 0,35 0,54 3,32
LSQH 25 HL M6 36,6 47,5 0,52 0,51 0,51 0,70 3,32
LSQH 30 HN M8 42,8 55,0 0,66 0,67 0,67 0,91 4,5
LSQH 30 HL M8 52,3 70,0 0,84 0,87 0,87 1,17 4,5
LSQH 35 HN M8 56,3 72,3 1,05 0,92 0,92 1,51 6,37
LSQH 35 HL M8 58,6 92,6 1,47 1,40 1,40 1,93 6,37

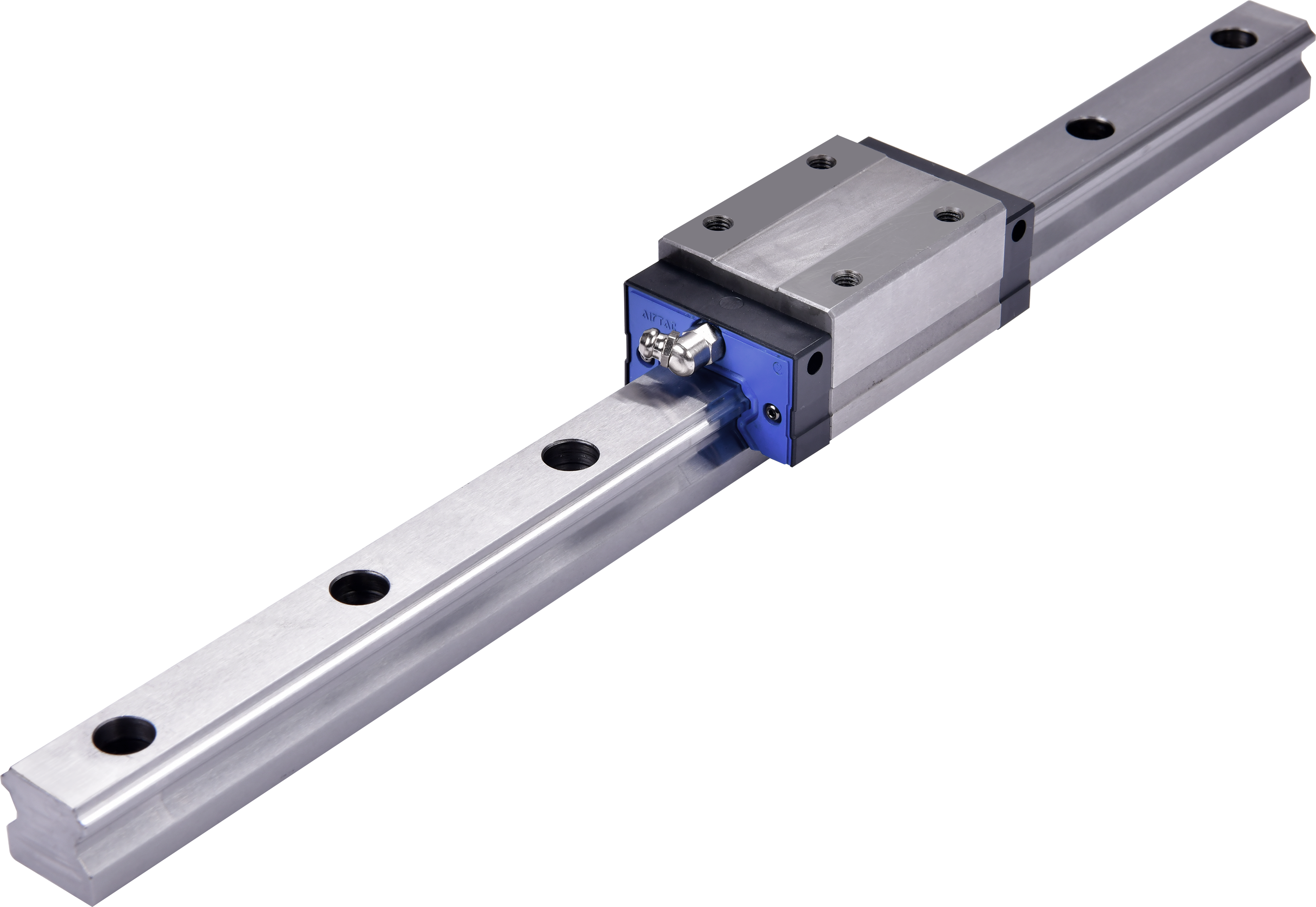

LSQH caged balls 2
