- 9 velikostí
- Přesnost: N... standart / P... na vyžádání
- Předpětí: V0 (0,02C)... standart / V1 (0,08C)... na vyžádání
- Materiál ložiskových kroužků a valivých elementů: 1.3505 (58-62 HRC)
- Materiál klece: teflon

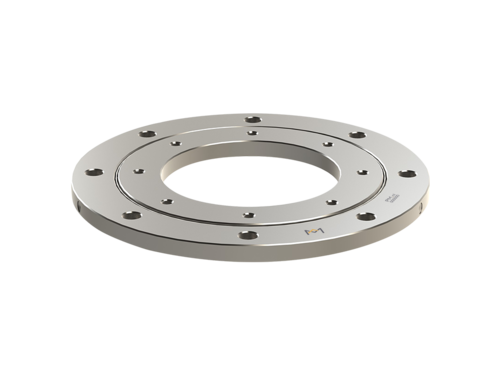

Typ FMB je velmi tenký a kompaktní typ přesného ložiska, často používaného jako otočné ložisko. Poskytuje vysoce přesný rotační pohyb při kompaktních rozměrech a to zejména zástavbové výšce. Ložiska FMB jsou k dispozici až do rozměru vnějšího průměru 350mm. Tato ložiska jsou k dispozici ve dvou různých třídách přesnosti a dvou různých třídách předpětí.

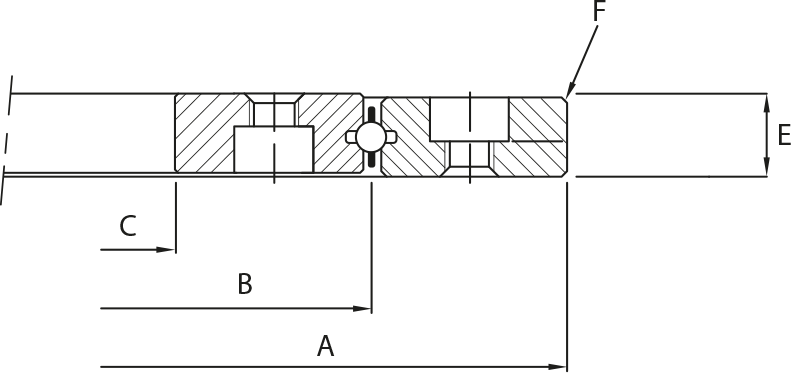

| Typ |
Rozměry | Hmotnost [kg] | Zatížení [kg] | 3D Modely |
|||
| A |
B | C | E | ||||
| FMB-40.120 | 120 | 80 | 40 | 8,5 | 0,570 | 6070 |  |
| FMB-60.140 | 140 | 100 | 60 | 8,5 | 0,720 | 7047 | |
| FMB-80.160 | 160 | 120 | 80 | 8,5 | 0,900 | 8100 | |
| FMB-100.180 | 180 | 140 | 100 | 8,5 | 1,000 | 9153 | |
| FMB-120.200 | 200 | 160 | 1210 | 8,5 | 1,150 | 10125 | |
| FMB-140.220 | 220 | 180 | 140 | 8,5 | 1,300 | 11178 | |
| FMB-150.250 | 250 | 225 | 150 | 10,5 | 2,300 | 12717 | |
| FMB-200.300 | 300 | 275 | 200 | 10,5 | 2,900 | 15228 | |
| FMB-250.350 | 350 | 325 | 250 | 12,5 | 4,150 | 20331 | |
