Kombinovaná kladka série TR---.1300
- Typ: 1300 / axiálně stavitelná podložkou
- 7 velikostí
- Radiální nosnost: od 8,87 kN - 51,94 kN
- Axiální nosnost: od 2,95 kN - 17,40 kN
- Dostupné průměry: od 62,5 mm - 149 mm
- Vhodné pro U-profil nebo I-profil
- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita
Příklad objednání:
TR 060.1300 (pouze kombinovaná kladka)
Základní popis:

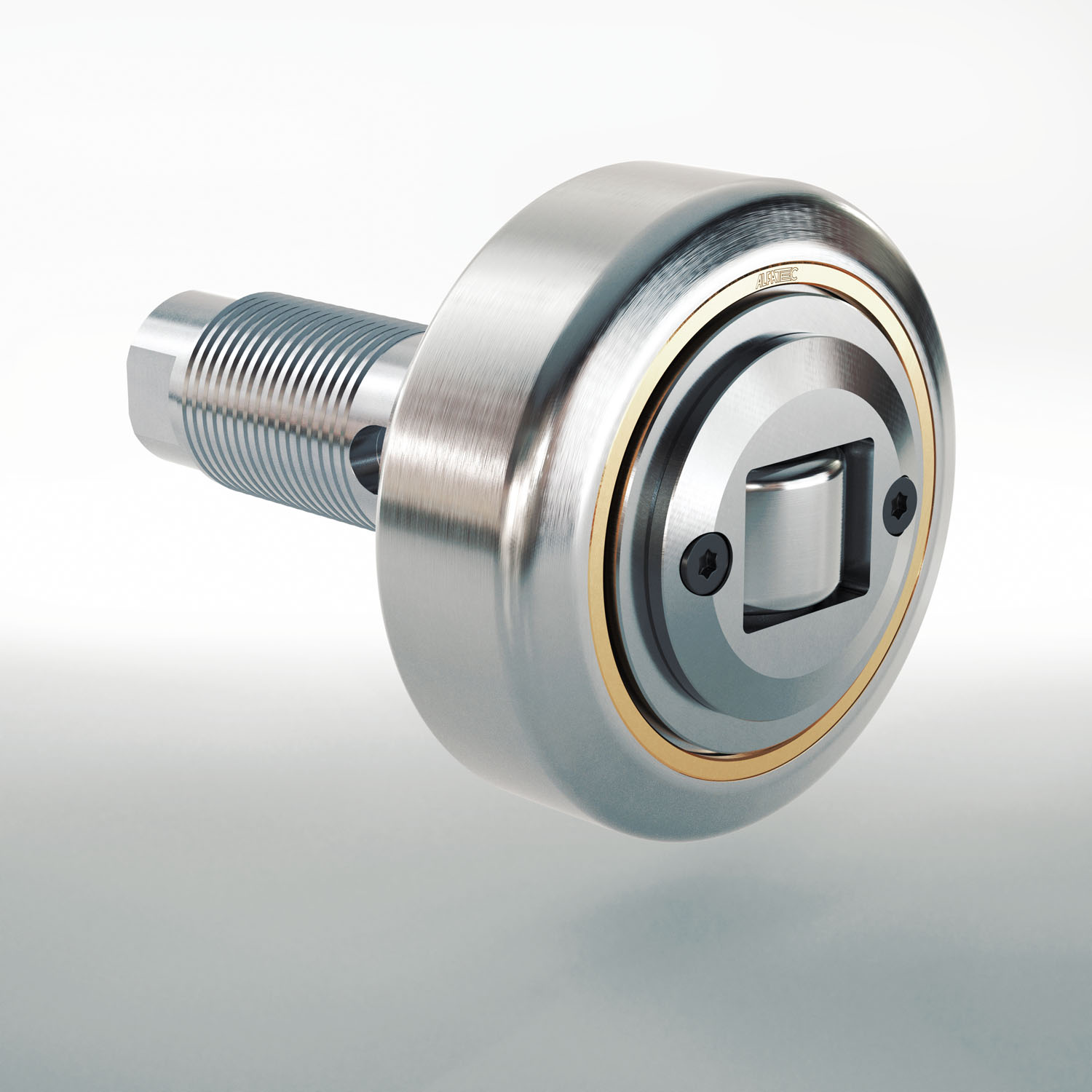

Kombinovaná kladka série TIGER TRxxx.1300 je vybavena čepem s vnějším závitem, kdy pro montáž kladky odpadá svařování. Axiální jehlové ložisko je stavitelné pomocí axiáních podložek. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

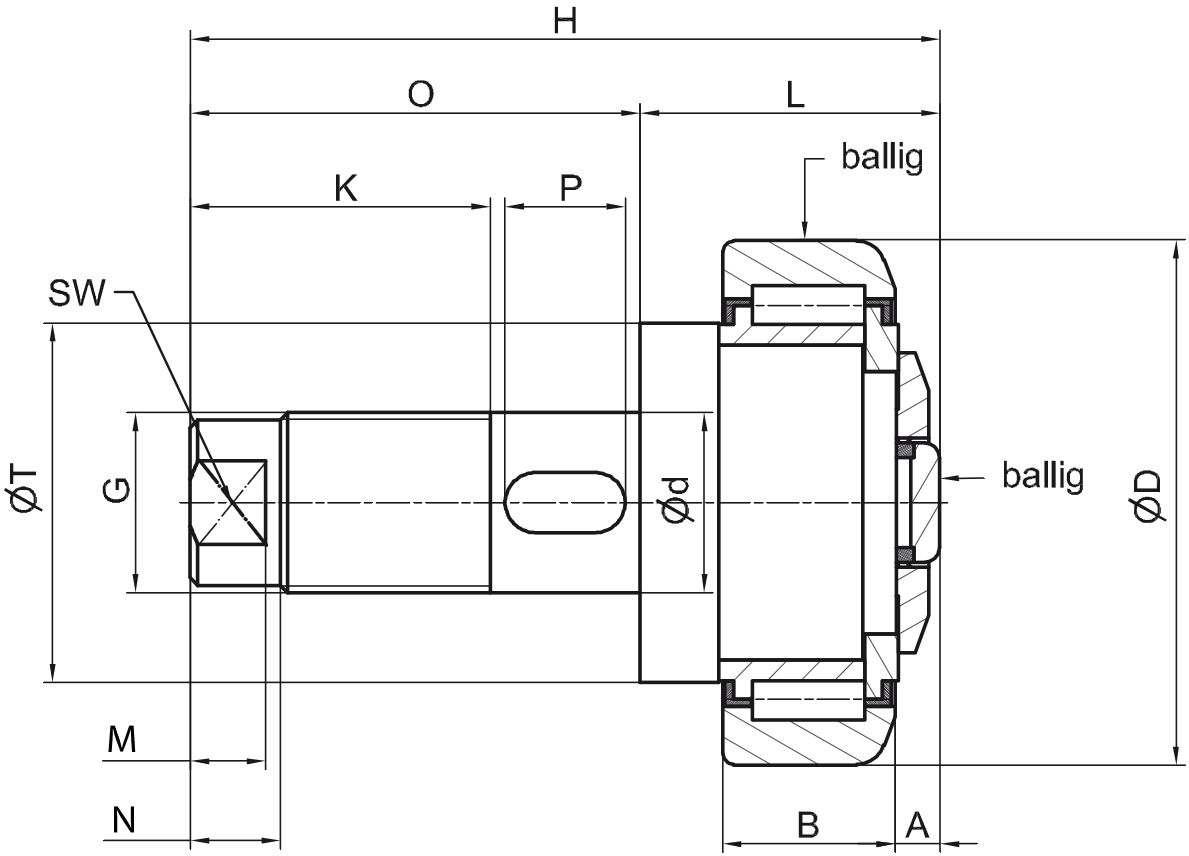

Rozměrová specifikace kombinované kladky TRxxx.1300:
| Typ / provedení | Základní rozměry / mm (bližší informace viz.katalog) | ||||||||||||||
| Velikost | Provedení | D | dh6 | SW | G | L | H | O | K | B | A | T | M | N | P* |
| TR 060 | .1300 | 62,5 | 24 | 19 | M24x1,5 | 33,0 | 95 | 62 | 42 | 20 | 5,5 | 42 | 10 | 12 | 16 |
| TR 070 | .1300 | 70,1 | 24 | 19 | M24x1,5 | 40,0 | 102 | 62 | 42 | 23 | 6,5 | 48 | 10 | 12 | 16 |
| TR 080 | .1300 | 77,7 | 30 | 24 | M30x1,5 | 39,5 | 119,5 | 80 | 50 | 23 | 7 | 54 | 12 | 14 | 16 |
| TR 090 | .1300 | 88,4 | 30 | 24 | M30x1,5 | 48,0 | 128 | 80 | 50 | 30 | 7 | 59 | 12 | 14 | 16 |
| TR 110 | .1300 | 107,7 | 42 | 32 | M42x1,5 | 55,0 | 154,5 | 99,5 | 69,5 | 31 | 8 | 71 | 16 | 18 | 18 |
| TR 120 | .1300 | 123,0 | 42 | 32 | M42x1,5 | 59,5 | 159 | 99,5 | 69,5 | 37 | 8 | 80 | 16 | 18 | 18 |
| TR 150 | .1300 | 149,0 | 48 | 36 | M48x2,0 | 69,0 | 189 | 112 | 80 | 43 | 15 | 103 | 18 | 20 | 30 |
P* = délka drážky pro pero / drážka pro pero dle DIN 6885
Únosnosti kombinované kladky TRxxx.1300:
| Typ / provedení | Charakteristika únosnosti / kN | ||||||
| Velikost | Provedení | FR | FA | C | C0 | Ca | C0a |
| TR 060 | .1300 | 8,87 | 2,95 | 31 | 35,5 | 8 | 8 |
| TR 070 | .1300 | 11,40 | 3,15 | 45,5 | 51 | 13 | 14 |
| TR 080 | .1300 | 12,87 | 5,00 | 48 | 56,8 | 14 | 14 |
| TR 090 | .1300 | 20,37 | 5,10 | 68 | 72 | 15 | 15 |
| TR 110 | .1300 | 24,06 | 8,90 | 81 | 95 | 31 | 36 |
| TR 120 | .1300 | 33,44 | 9,80 | 110 | 132 | 31 | 36 |
| TR 150 | .1300 | 51,94 | 17,40 | 151 | 192 | 68 | 71 |
C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C0 = Statická únosnost radiálního ložiska (ISO 76)
Ca = Dynamická únosnost axiálního ložiska (ISO 281/1) , C0a = Statická únosnost axiálního ložiska (ISO 76)
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
| Typ / provedení | Profil pro kladku |
Příslušenství / montážní deska | ||||||||||||||
| Velikost | Provedení | U - profil | I - profil | Čtvercová deska | Obdélníková deska | Přírubová deska | ||||||||||
| TR 060 | .1300 | UP 060.0700 (Standard 0 Nb) | IP 060.0800 (Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 070 | .1300 | UP 070.0700 (Standard 1 Nb) | IP 070.0800 (3018 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 080 | .1300 | UP 080.0700 (Standard 2 Nb) | IP 080.0800 (3019 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 090 | .1300 | UP 090.0700 (Standard 3 Nb) | IP 090.0800 (3020 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 110 | .1300 | UP 110.0700 (Standard 4 Nb) | IP 110.0800 (3100 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 120 | .1300 | UP 120.0700 (Standard 5 Nb) | IP 120.0800 (3353 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 150 | .1300 | UP 150.0700 (Standard 6 Nb) | - | Není možnost | Není možnost | Není možnost | ||||||||||
