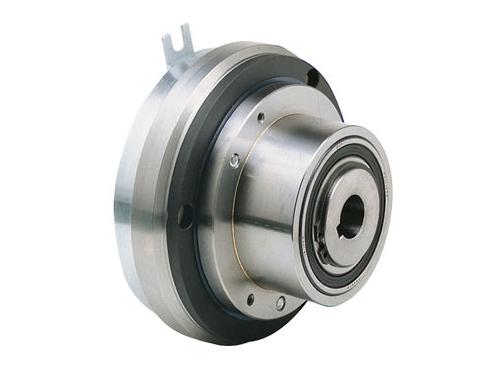

Elektromagnetické třecí spojky
Elektromagneticky ovládané spojky (pružinou deaktivované) jsou typem spojky, kdy při přivedení napětí dochází k sepnutí zubové části spojky.
Pro sepnutí zubové části spojky pomocí přivedeného napětí je docíleno přenosu kroutícího momentu mezi rotujícími součástmi.
Elektromagneticky ovládané spojky (pružinou deaktivované) jsou typem spojky, kdy při přivedení napětí dochází k sepnutí zubové části spojky.
Pro sepnutí zubové části spojky pomocí přivedeného napětí je docíleno přenosu kroutícího momentu mezi rotujícími součástmi.
-

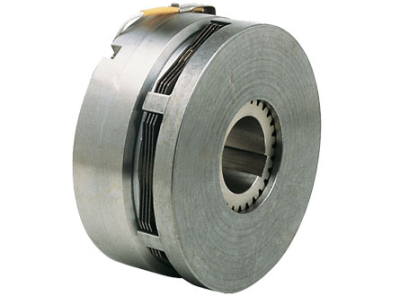

Elektromagnetická vícekotoučová spojka se sběrným kroužkem, rotující magnet - Napětí 24 V DC - 0 + 15% - Použití: mokrý chod - použití za sucha pouze při velmi nízkých otáčkách - Pohyb přenášený z hřídele na převodový prvek (hřídel nebo ozubené kolo) - Statický moment (Ms) od 7 do 3600 Nm
... Learn More -

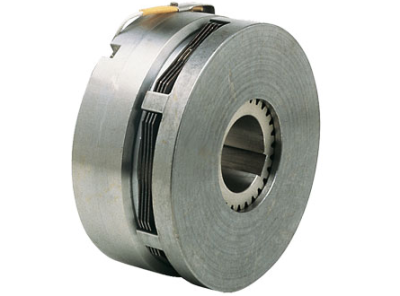

Elektromagnetická vícekotoučová spojka se sběrným kroužkem, rotující magnet - Napětí 24 V DC - 0 + 15% - Použití: mokrý chod - použití za sucha pouze při velmi nízkých otáčkách - Pohyb přenášený z hřídele na převodový prvek (hřídel nebo ozubené kolo) - Statický moment (Ms) od 7 do 3600 Nm
... Learn More -
Elektromagnetická vícekotoučová spojka se sběrným kroužkem a krytem misky - Napětí 24 V DC - 0 + 15% - Použití: mokrý chod - použití za sucha pouze při velmi nízkých otáčkách - Pohyb přenášený mezi hřídelem uloženým na ozubeném náboji a kalichovým pouzdrem, na které může být upevněno ozubené kolo, náboj ,atd. - Statický moment (Ms) od 22 do 1800 Nm
... Learn More -

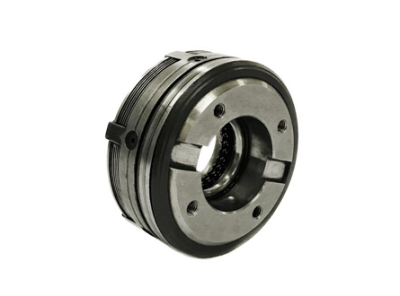

Vícekotoučová elektromagnetická spojka se statickým magnetem - Napětí 24 V DC - 0 + 15% - Používá se pro aplikace v olejové lázni. - Pohyb se přenáší mezi hřídelí drážkovanou k náboji (2) a pouzdrem (4), které může být osazeno ozubenými koly, náboji apod. - Statické momenty (Ms) od 10 do 3200 Nm.
... Learn More -

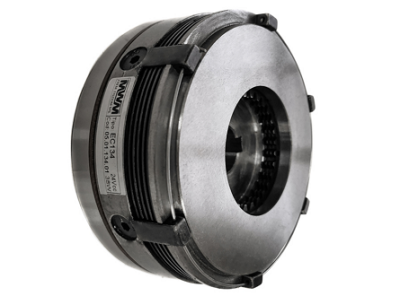

Vícekotoučová elektromagnetická spojka se statickým magnetem. - Napětí 24 V DC - 0 + 15% - Používá se pouze pro suché aplikace při nízkých otáčkách - Pohyb se přenáší mezi hřídelem drážkovaným k náboji (2) a pouzdrem (4), které může být opatřeno přírubami, řemenicemi apod. - Statické momenty (Ms) od 10 do 3200 Nm
... Learn More -

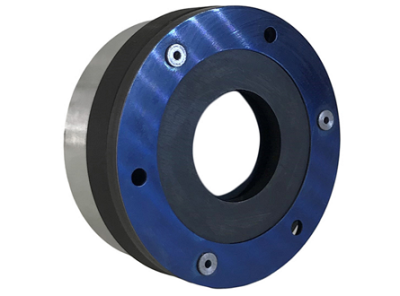

4 POLE FACE elektromagnetická spojka EMSL/DF-B, EMSL/DF-B-ME, EMSL/DF-B-MI - Základní provedení s přírubovým rotorem / bez ložisek - Napětí 24 V DC - 0 + 15% - Používá se především pro suché aplikace - K dispozici také s nábojem (EMSL/DF-B-ME nebo MI) - Pohyb je přenášen přírubovým rotorem na kotvu, která může být připojena k přírubě, řemenici nebo korunovému kolu apod. - Statické momenty (Ms) od 45 do 8 000 Nm
... Learn More -

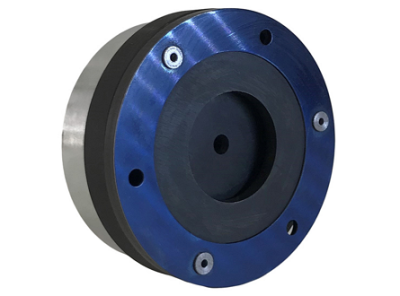

4 POLE FACE elektromagnetická spojka - Základní provedení s rotorem pro hřídel / bez ložisek - Napájecí napětí 24 V DC - 0 + 15% - Používá se především pro suché aplikace - K dispozici také s nábojem (EMSL/DF-BM-ME nebo MI) - Pohyb je přenášen rotorem, hřídelí upnutou na hřídel, na kotvu, která může být připojena k přírubě, řemenici nebo korunovému kolu atd. - Statické momenty (Ms) od 45 do 8 000 Nm
... Learn More -

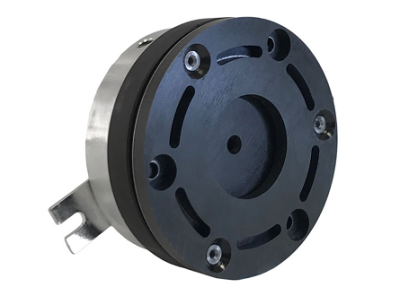

4 POLE FACE elektromagnetická spojka EMSL/DF-C, EMSL/DF-C-ME - Kompletní provedení s magnetem uloženým v ložiskách - Napětí 24 V DC - 0 + 15% - Používá se především pro suché aplikace - K dispozici také s nábojem (EMSL/DF-C-ME) - Pohyb je přenášen rotorem, namontovaným na hnací hřídel, na kotvu, která může být připojena k přírubě, řemenici nebo korunovému kolu atd. - Statické momenty (Ms) od 45 do 8 000 Nm
... Learn More -

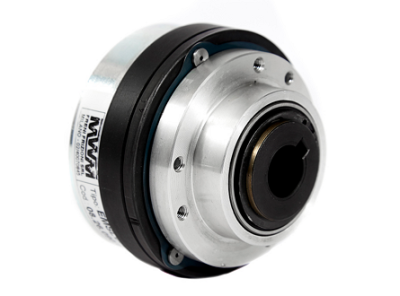

4 POLE FACE elektromagnetická spojka EMSL/DF-R - Monoblokové provedení s převodovým nábojem - Napětí 24 V DC - 0 + 15% - Používá se především pro suché aplikace - Pohyb se přenáší z hnacího hřídele na řemenici nebo řetězové kolo se zabudovanými ložisky, což zajišťuje mimořádně snadnou montáž - Statické momenty (Ms) od 45 do 8 000 Nm
... Learn More -

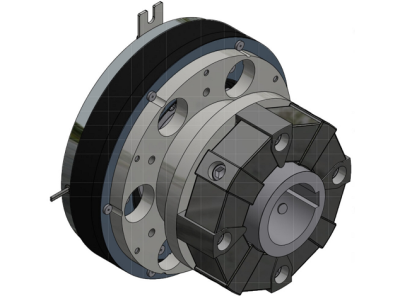

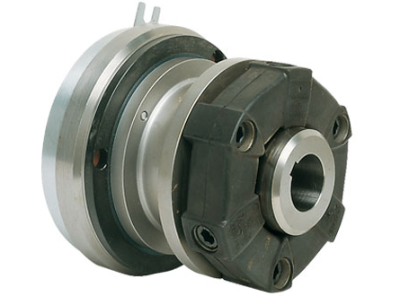

4 POLE FACE elektromagnetická spojka EMSL/DF-GE - Monoblokové provedení s pružnou spojkou - Napětí 24 V DC - 0 + 15% - Používá se POUZE pro suché aplikace - Pohyb se přenáší mezi dvěma nezávislými a ne zcela vyrovnanými hřídeli. - Kromě toho převodový náboj tlumí vibrace - Statické momenty (Ms) od 45 do 8 000 Nm
... Learn More -
Jednokotoučová elektromagnetická spojka se statickým magnetem - Napětí 24 V DC - 0 + 15% - Používá se pro suché aplikace, s automatickým nastavením vzduchové mezery. - Pohyb se přenáší z hřídele drážkované na rotor (3), přičemž náboj (8) lze osadit řemenicemi, korunovými koly apod. - Statické momenty (Ms) od 6 do 900 Nm
... Learn More -
Jednokotoučová elektromagnetická spojka s laminovanou kotvou a vnějším nábojem. - Napětí 24 V DC - 0 + 15% - Používá se pro suché aplikace - K dispozici také s externím nábojem (obr. 2) - Pohyb se přenáší mezi hřídelí drážkovanou s rotorem (4) a laminovanou kotvou (3), ke které může být připojena řemenice, ozubené kolo atd. - Statické momenty (Ms) od 1,8 do 500 Nm
... Learn More -
Jednokotoučová elektromagnetická spojka s laminovanou kotvou - Napětí 24 V ss - 0 + 15% - Používá se pro suché aplikace - K dispozici také s externím nábojem (obr. 2) - Pohyb se přenáší mezi hřídelem drážkovaným s rotorem (1) a laminovanou kotvou (7), která může být připojena k řemenici nebo korunovému kolu apod. - Statické momenty (Ms) od 6 do 150 Nm
... Learn More -
Jednokotoučová elektromagnetická spojka s pružnou spojkou - Napětí 24 V DC - 0 + 15% - Používá se pro suché aplikace - Montuje se mezi dva protilehlé hřídele tak, že se náboj (3) namontuje na hnací hřídel a hnaný hřídel na náboj pružné spojky (12) - Statické momenty (Ms) od 12 do 900 Nm
... Learn More -
Jednokotoučová elektromagnetická spojka s převodovým nábojem - Napětí 24 V DC - 0 + 15% - Používá se pro suché aplikace - Objímka (7) zjednodušuje montáž a je vybavena otvory pro upevnění přírub, řemenic apod., které přebírají pohyb hřídele vložené do centrálního náboje (3). - Statické momenty (Ms) od 12 do 900 Nm
... Learn More
