Lineární stoly

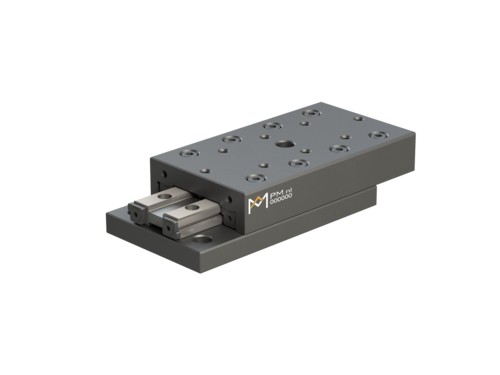

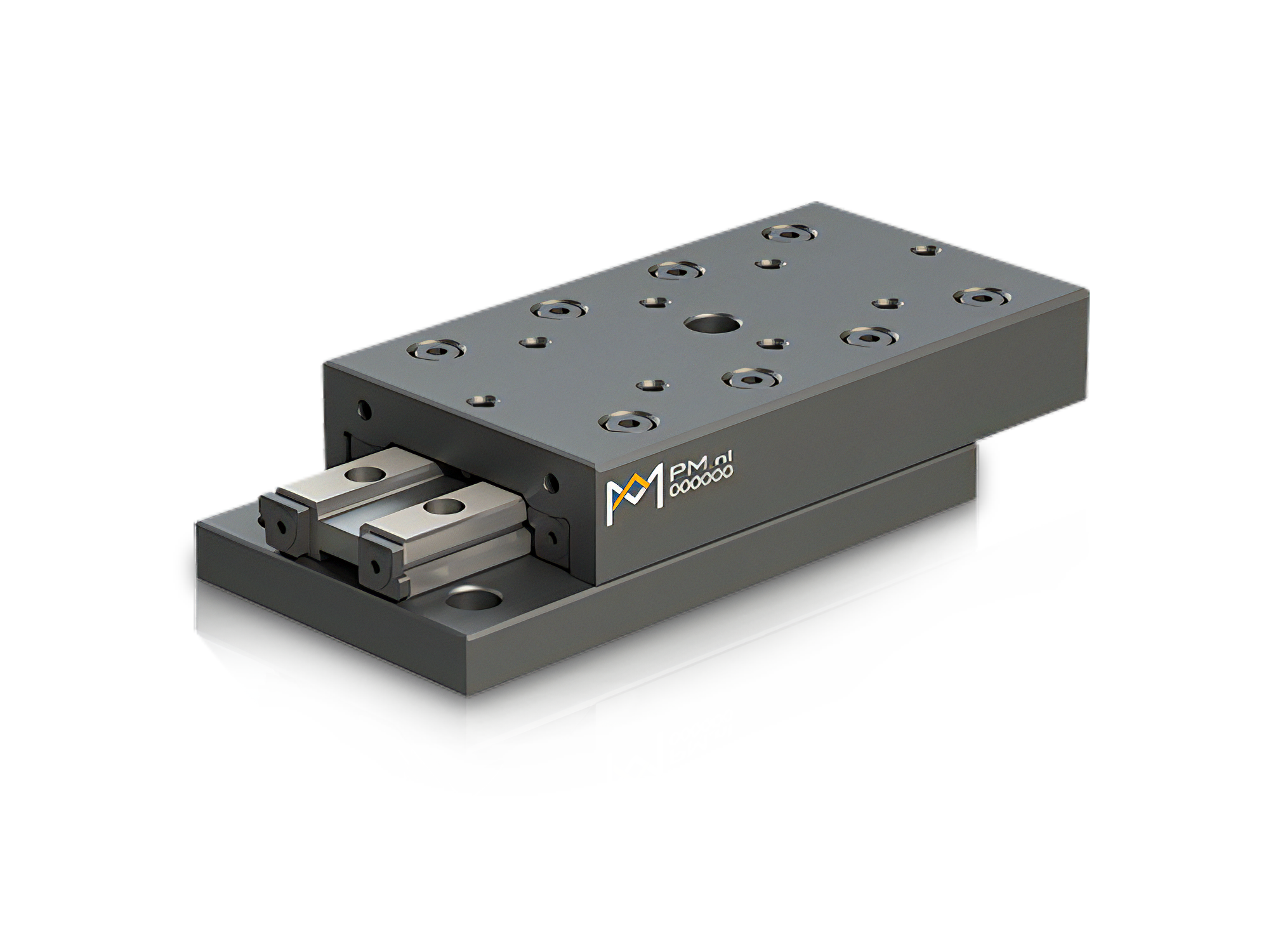

Lineární polohovací stoly výrobce PM B.V. nabízí v různých velikostech a provedeních pro různé druhy aplikací. Nabízí vysokou přesnost, tuhost, hladký chod a kompaktní design. Dodávají se s předvrtanými otvory pro snadnou montáž. Polohovací stoly PM jsou připraveny k okamžité instalaci jako samostané osy s omezenou délkou zdvihu. Lineární vedení typu RSD se zkříženými válečky, která jsou většinou použita uvnitř těchto polohovacích stolků, jsou instalována a seřízena ve výrobním závodě, což zajišťuje trvale vysoký a přesný chod, extrémně nízký koeficient tření a dlouhou provozní životnost.
S širokou řadou dostupných modelů a škálou velikostí, je umožněna maximální možná míra flexibility při hledání vhodného řešení pro všechny různé aplikace vyžadující přesný lineární pohyb. Díky jejich vynikajícím provozním vlastnostem a prokázané spolehlivosti jsou lineární polohovací stoly dnes standardem pro aplikace obecné automatizace, ale i v aplikacích, kde je kladen důraz na vysokou přesnost, tuhost, hladký chod .... nebo jiné charakteristické mechanické vlastnosti těchto polohovacích stolků. Na základě požadavku zákazníka vyrobit design podle vašich specifikací.
Řada lineárních stolů je vyvinuta pro aplikace s krátkým až středním zdvihem a nabízí přesnost, tuhost a spolehlivost s nepřekonatelnou kvalitou výkonu. Lineární stoly bez tření, běžně označované jako zkřížené válečkové stoly, též zvané lineární polohovací stoly, jsou vyrobeny z oceli nebo litiny pro řadu RT a hliníku pro řadu RTA.
Stoly RTNG jsou speciálně navrženy tak, aby fungovaly v prostředích, kde je nebezpečí prachu a jiných nečistot. Díky uzavřené konstrukci tohoto stolu jsou kolejnice chráněny před znečištěním.
Nízkoprofilové stoly RTS jsou k dispozici v oceli. Průchozí kalená centrální kolejnice působí jako základní část stolu a má připevňovací otvory pro snadnou montáž.
Mikro polohovací stoly série PMM (typ s kuličkovou klecí) a PMMR (klec se zkříženými válečky) jsou vyrobeny z nerezové oceli a jsou speciálně navrženy pro malé zástavbové prostory. Nejmladším polohovacím stolem je mikro stůl MSR. I tento stůj je vybaven lineárním vedením se zkříženými válečky, ale standartně v kombinaci s klecí, která je vedena pomocí hřebenu a pastorku (technologie ACCI). Tím je zajištěna kontrola polohy klece i v těch nejnáročnějších dynamických úlohach.
Typy RT, RTA, RTS, PMM a PMMR mají desky stolu a základny stejné délky a lze je použít v horizontálních i vertikálních aplikacích. Lineární stoly nabízejí plynulý pohyb s přesností, tuhostí a dlouhou provozní životností.
Lineární vedení a polohovací stoly mohou být upraveny pro konkrétní prostředí, jako je vakuum, ultra-vysoké vakuum, vysoká teplota a další. Mohou být dodány vyčištěny, zabaleny a připraveny k použití ve vakuu.
Lineární polohovací stoly výrobce PM B.V. nabízí v různých velikostech a provedeních pro různé druhy aplikací. Nabízí vysokou přesnost, tuhost, hladký chod a kompaktní design. Dodávají se s předvrtanými otvory pro snadnou montáž. Polohovací stoly PM jsou připraveny k okamžité instalaci jako samostané osy s omezenou délkou zdvihu. Lineární vedení typu RSD se zkříženými válečky, která jsou většinou použita uvnitř těchto polohovacích stolků, jsou instalována a seřízena ve výrobním závodě, což zajišťuje trvale vysoký a přesný chod, extrémně nízký koeficient tření a dlouhou provozní životnost.
S širokou řadou dostupných modelů a škálou velikostí, je umožněna maximální možná míra flexibility při hledání vhodného řešení pro všechny různé aplikace vyžadující přesný lineární pohyb. Díky jejich vynikajícím provozním vlastnostem a prokázané spolehlivosti jsou lineární polohovací stoly dnes standardem pro aplikace obecné automatizace, ale i v aplikacích, kde je kladen důraz na vysokou přesnost, tuhost, hladký chod .... nebo jiné charakteristické mechanické vlastnosti těchto polohovacích stolků. Na základě požadavku zákazníka vyrobit design podle vašich specifikací.
Řada lineárních stolů je vyvinuta pro aplikace s krátkým až středním zdvihem a nabízí přesnost, tuhost a spolehlivost s nepřekonatelnou kvalitou výkonu. Lineární stoly bez tření, běžně označované jako zkřížené válečkové stoly, též zvané lineární polohovací stoly, jsou vyrobeny z oceli nebo litiny pro řadu RT a hliníku pro řadu RTA.
Stoly RTNG jsou speciálně navrženy tak, aby fungovaly v prostředích, kde je nebezpečí prachu a jiných nečistot. Díky uzavřené konstrukci tohoto stolu jsou kolejnice chráněny před znečištěním.
Nízkoprofilové stoly RTS jsou k dispozici v oceli. Průchozí kalená centrální kolejnice působí jako základní část stolu a má připevňovací otvory pro snadnou montáž.
Lineární vedení a polohovací stoly mohou být upraveny pro konkrétní prostředí, jako je vakuum, ultra-vysoké vakuum, vysoká teplota a další. Mohou být dodány vyčištěny, zabaleny a připraveny k použití ve vakuu.
-

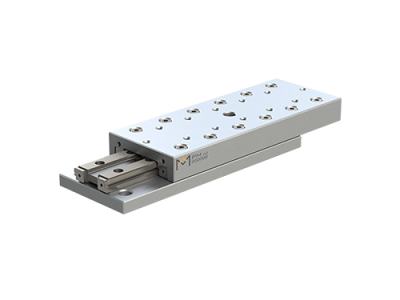

RTA série (lehký Al)
Zdvih: 10 - 950 mm / 50% redukce váhy oproti ocelovým / Zátěžná kapacita: až 71550 N / 6 velikostí
Přesný lineární polohovací stůl série RTA - 6 velikostí - Zdvih: 10 - 950 mm - Každá velikost má 2 provedení zdvihu - RTNA (normální zdvih se standartní zátěžnou kapacitou) - RTLA (delší zdvih se sníženou zátěžnou kapacitou) - 50% redukce hmotnosti ve srovnání s ocelovou variantou - Zátěžná kapacita: až 71550 N - Předvratné otvory umožňují snadnou montáž - Všechny plochy jsou přesně broušeny - Klec se zkříženými válečky pro vysokou nosnost a životnost - Unikátní středová kolejnice poskytuje vynikající provozní parametry
... Learn More -

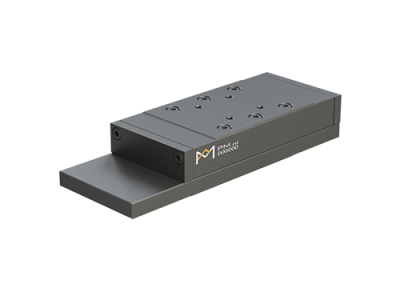

RTNG série (s těsněním)
Zdvih: 10 - 250 mm / Ochrana proti špíně a prachu / Zátěžná kapacita: až 35100 N / 5 velikostíPřesný lineární polohovací stůl série RTNG s ochranou proti prachu a nečistotám - 5 velikostí - Zdvih: 10 - 250 mm - Zátěžná kapacita: až 35100 N - Ochrana proti prachu a nečistotám - Předvratné otvory umožňují snadnou montáž - Všechny plochy jsou přesně broušeny - Velikost 1,5 / 2 / 3 má ocelovou základnu a tělo - Velikost 6 / 9 má litinovou základnu a tělo - Klec se zkříženými válečky pro vysokou nosnost a životnost - Unikátní středová kolejnice poskytuje vynikající provozní parametry
... Learn More -
RTS série (miniaturní)
Zdvih: 12 - 130 mm / Nízká zástavbová výška / Pro aplikace s nejvyšší přesností / 3 velikostiPřesný miniauturní lineární polohovací stůl série RTS - 3 velikosti (1,5 / 2 / 3) - Zdvih: 12 - 130 mm - Zátěžná kapacita: až 3672 N - Kompaktní rozměry (nízká zástavbová výška) - Předvratné otvory umožňují snadnou montáž - Všechny plochy jsou přesně broušeny - Integrované koncové dorazy proti vyjetí klece - Ocelové tělo - Klec se zkříženými válečky pro vysokou nosnost a životnost
... Learn More -
PMMR série (micro s válečky)
Zdvih: 5 - 70 mm / Nerezové / klec se zkříženými válečky / Zátěžná kapacita: až 1020 N / 3 velikostiPřesný micro lineární polohovací stůl série PMMR - 3 velikosti - Zdvih: 5 - 70 mm - Zátěžná kapacita: až 1020 N - Kompaktní rozměry - Nejmenší lineární stůl na trhu se zkříženými válečky - Předvratné otvory umožňují snadnou montáž - Všechny plochy jsou přesně broušeny - Unikátní středová kolejnice poskytuje vynikající provozní parametry - Klec se zkříženými válečky pro vysokou nosnost a životnost - Všechny díly jsou vyrobeny nerezové oceli
... Learn More -
PMM série (micro s kuličkami)
Zdvih: 5 - 70 mm / Váha stolku: 2 g - 73 g / klec s kuličkami / Zátěžná kapacita: až 429 N / 3 velikostiPřesný micro lineární polohovací stůl série PMM - 3 velikosti - Zdvih: 5 - 70 mm - Zátěžná kapacita: až 429 N - Kompaktní rozměry - Předvratné otvory umožňují snadnou montáž - Všechny plochy jsou přesně broušeny - Unikátní středová kolejnice poskytuje vynikající provozní parametry - Klec s kuličkami
... Learn More -

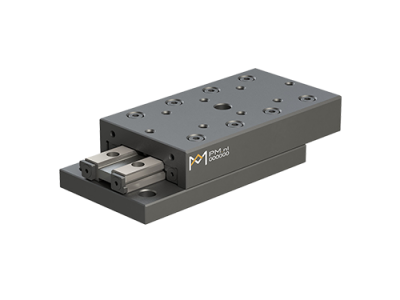

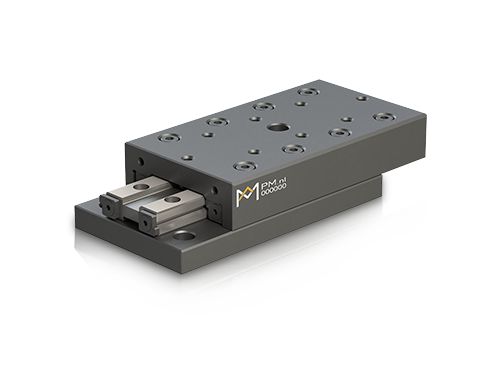

RT série (standard)
Zdvih: 10 - 950 mm / Pro nejvyšší vyžadovanou přesnost / Zátěžná kapacita: až 71550 N / 6 velikostíPřesný lineární polohovací stůl série RT - 6 velikostí - Zdvih: 10 - 950 mm - Každá velikost má 2 provedení zdvihu - RTN (normální zdvih se standartní zátěžnou kapacitou) - RTL (delší zdvih se sníženou zátěžnou kapacitou) - Zátěžná kapacita: až 71550 N - Předvratné otvory umožňují snadnou montáž - Všechny plochy jsou přesně broušeny - Velikost 1,5 / 2 / 3 / 4 má ocelovou základnu a tělo - Velikost 6 / 9 má litinovou základnu a tělo - Klec se zkříženými válečky pro vysokou nosnost a životnost - Unikátní středová kolejnice poskytuje vynikající provozní parametry
... Learn More -

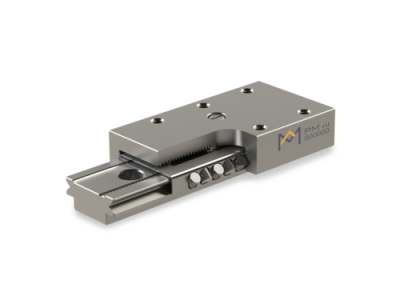

MSR série (micro s ACCI)
Zdvih: 5 - 112 mm / Nerezové / Integrovaný hřeben a pastorek / Zátěžná kapacita: až 7819 NPřesný micro lineární polohovací stůl série MSR s ACCI
- 6 velikostí - Zdvih: 5 - 112 mm - Zátěžná kapacita: až 7819 N - Nejmenší lineární stůl na trhu se zkříženými válečky - Předvratné otvory umožňují snadnou montáž - Všechny plochy jsou přesně broušeny
... Learn More
- Klec se zkříženými válečky pro vysokou nosnost a životnost
- Unikátní středová kolejnice poskytuje vynikající provozní parametry
- Všechny díly jsou vyrobeny z nerezi
