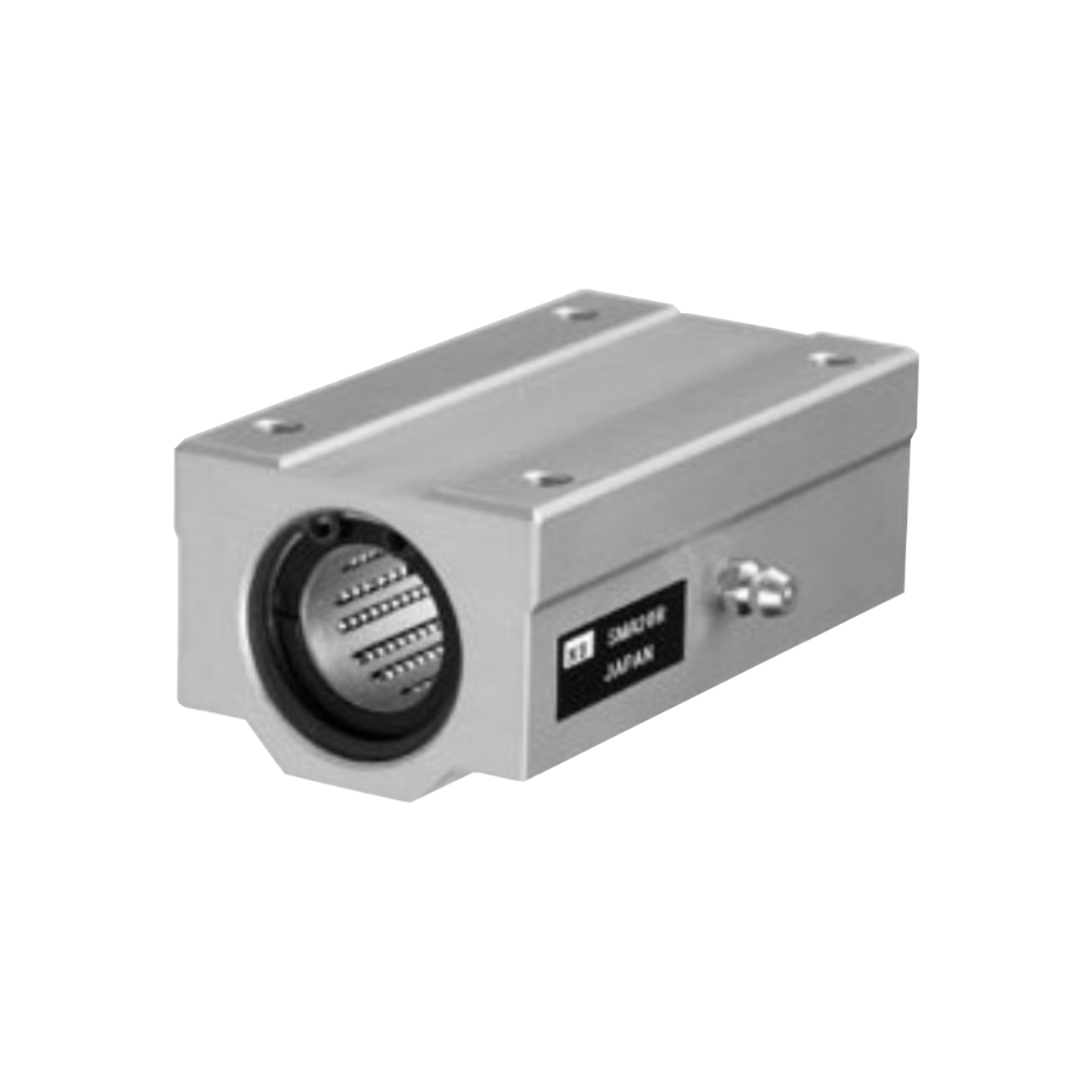

Lineární set SMA-RW
Lineární set SMA-RW
- Pro průměry hřídele: 6 - 40mm
- Provedení: uzavřené / tandemové
- Statická únosnost: až 8,04kN
- Dynamická únosnost: až 3,18kN

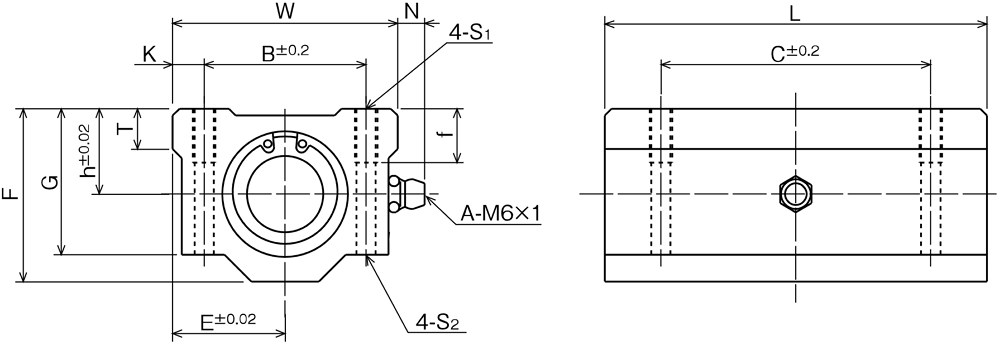

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||||||||
| Dynamické | Statické | ||||||||||||||||
| d | h | E | W | L | F | G | T | N | B | C | K | S1 |
f | S2 | C | Co | |
| SMA 6 R W |
6 | 9,0 | 12,0 | 30 | 48 | 18,0 | 15,0 | 6 | 7 | 20,0 | 36 | 5,0 | M4 | 8 | 3,4 | 78 | 176 |
| SMA 8 R W |
8 | 11,0 | 17,0 | 34 | 58 | 22,0 | 18,0 | 6 | 7 | 24,0 | 42 | 5,0 | M4 | 8 | 3,4 | 137 | 314 |
| SMA 10 R W |
10 | 13,0 | 20,0 | 40 | 68 | 26,0 | 21,0 | 8 | 7 | 28,0 | 46 | 6,0 | M5 | 12 | 4,3 | 157 | 372 |
| SMA 12 R W |
12 | 15,0 | 21,0 | 42 | 70 | 28,0 | 24,0 | 8 | 6,5 | 30,5 | 50 | 5,75 | M5 | 12 | 4,3 | 274 | 588 |
| SMA 13 R W |
13 | 15,0 | 22,0 | 44 | 75 | 30,0 | 24,5 | 8 | 6,5 | 33,0 | 50 | 5,5 | M5 | 12 | 4,3 | 323 | 686 |
| SMA 16 R W |
16 | 19,0 | 25,0 | 50 | 85 | 38,5 | 32,5 | 9 | 6 | 36,0 | 60 | 7,0 | M5 | 12 | 4,3 | 451 | 882 |
| SMA 20 R W |
20 | 21,0 | 27,0 | 54 | 96 | 41,0 | 35,0 | 11 | 7 | 40,0 | 70 | 7,0 | M6 | 12 | 5,2 | 647 | 1180 |
| SMA 25 R W |
25 | 26,0 | 38,0 | 76 | 130 | 51,5 | 42,0 | 12 | 4 | 54,0 | 100 | 11,0 | M8 | 18 | 7,0 | 882 | 1860 |
| SMA 30 R W |
30 | 30,0 | 39,0 | 78 | 140 | 59,5 | 49,0 | 15 | 5 | 58,0 | 110 | 10,0 | M8 | 18 | 7,0 | 1180 | 2650 |
| SMA 40 R W |
40 | 40,0 | 51,0 | 102 | 175 | 78,0 | 62,0 | 20 | 5 | 80,0 | 140 | 11,0 | M10 | 25 | 8,7 | 1960 | 4020 |

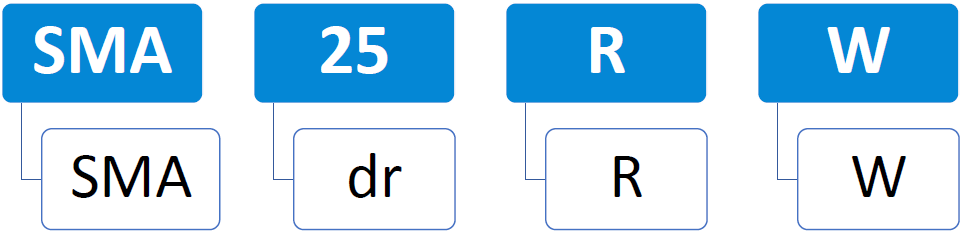

Nomenklatura značení:
Příklad značení: SMA 25 R W
- specifikace (typ SMA)
- 25 (vnitřní průměr)
- R (lineární set s rotačním pouzdrem)
- W (tandemové provedení)
