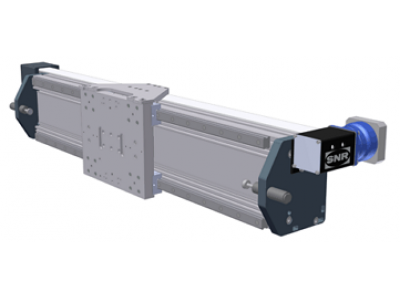

AXS-Y gantry jednotky s řemenovým pohonem | Příčná osa pro vysoké zatížení






belt

Základní popis

Základem je velmi tuhý hliníkový profil. Obsahuje vodicí systém dvou paralelních lineárních kuličkových vedení a pohon pomocí synchronního ozubeného řemene typu STD. Tento typ pohonu se vyznačuje vysokou spolehlivostí. Díky umíštění řemene na horní straně jednotky lze dodat lineární gantry jednotku AXS-Y v maximální délce 10m s garantovanou rychlostí pohybu 300m/min.

AXS-Y je k dispozici ve dvou velikostech (200 a 280mm). Tyto moduly jsou vždy vybaveny profilovým kuličkovým vedení.


Základní charakteristika

  • Použití pro aplikace s vysokou zátěží
  • Vhodné i pro dlouhé zdvihy (až 10m)
  • Bezúdržbový řemenový pohon
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Jednotky lze vybavit automatickými mazacími patronami
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Montáž do víceosých sestav

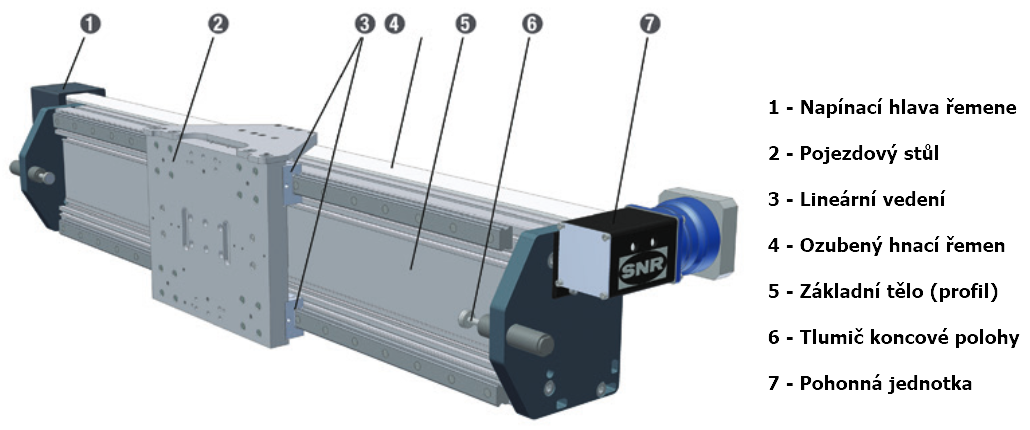

Schéma

axs y section


vedeni4

Typ lineárního vedení

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2)
v (m/s)
Kuličkové vedení D standardní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení E standardní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení R bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení S bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení T bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení U bez stolku / pro přímé připojení s jinou lin.osou 50 5 pro vysoké zatížení / 2 paralelní kolejnice

koo

Charakteristika únosností (maximální statické a dynamické zatížení)

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Statické
Dynamické Statické Dynamické
Fy (N) Fz (N) Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm) Mx (Nm) My (Nm) Mz (Nm)
AXS 200 Y D 57 000 57 000 19 000 19 000 4 300 5 000 5 000 1 450 1 700 1 700
AXS 200 Y R 57 000 57 000 19 000 19 000 4 300 6 300 6 300 1 450 2 100 2 100
AXS 280 Y D 82 000 82 000 26 000 26 000 9 900 11 000 11 000 3 200 3 700 3 700
AXS 280 Y E 82 000 82 000 26 000 26 000 9 900 19 000 19 000 3 200 6 250 6 250
AXS 280 Y R 82 000 82 000 26 000 26 000 9 900 11 000 11 000 3 200 3 700 3 700
AXS 280 Y S 82 000 82 000 26 000 26 000 9 900 12 500 12 500 3 200 4 000 4 000
AXS 280 Y T 82 000 82 000 26 000 26 000 9 900 15 000 15 000 3 200 4 800 4 800
AXS 280 Y U 82 000 82 000 26 000 26 000 9 900 12 500 12 500 3 200 4 000 4 000

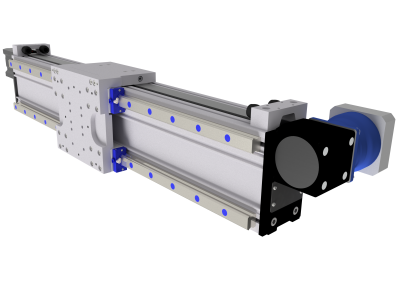

  • AXS 200 Y | Osa Y
    Profil: 200x180 / Maximální dynamické zatížení řemene: 2200N / Maximální délka modulu 8000mm / Maximální rychlost: až 5m/s

    Příčná lineární jednotka série AXS-Y / osa Y (horizontální)snr logo Vhodná jako osa Y pro kombinaci s Ω paralelním modulem AXDL160A - velikost: 200 - hliníkový základní profil 200x180mm - pohon: synchronní ozubený řemen - typ řemene: 40-STD8 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 2200N - maximální rychlost 300m/min - maximální délka modulu: 8000mm ... Learn More

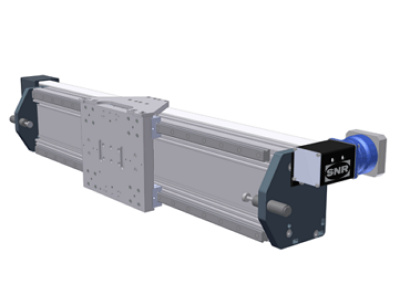

  • AXS 280 Y | Osa Y
    Profil: 280x250 / Maximální dynamické zatížení řemene: 5000N / Maximální délka modulu 10000mm / Maximální rychlost: až 5m/s

    Příčná lineární jednotka série AXS-Y / osa Y (horizontální)snr logo Vhodná jako osa Y pro kombinaci se zdvižnými osami AXS200ME, AXS120TV, AXS230MB, AXS280TV, AXDL240A - velikost: 280 - hliníkový základní profil 280x250mm - pohon: synchronní ozubený řemen - typ řemene: 75-STD8 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pohonu: 5000N - maximální rychlost 300m/min - maximální délka modulu: 10000mm ... Learn More
