Rotační ložisko FMB
Přesné rotační ložisko série FMB
- 9 velikostí
- Přesnost: N ... standart / P ... na vyžádání
- Předpětí: V0 (0,02C) ... standart / V1 (0,08C) ... na vyžádání
- Materiál ložiskových kroužků a valivých elementů: 1.3505 (58-62 HRC)
- Materiál klece: teflon
Rotační ložisko série FMB

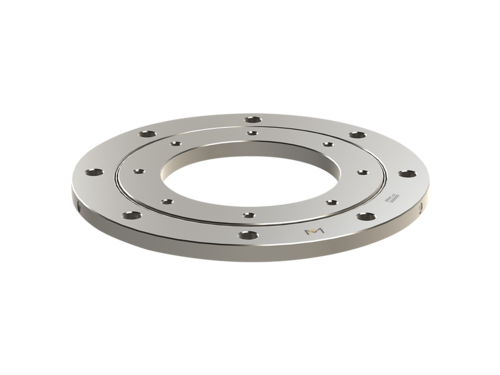

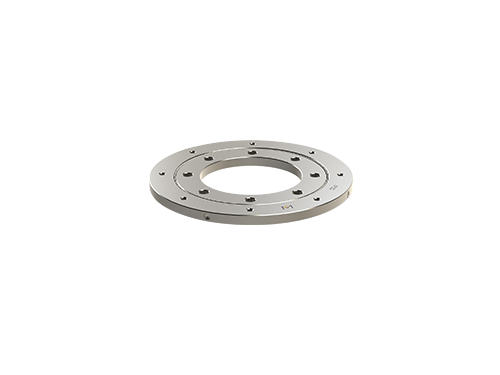

Typ FMB je velmi tenký a kompaktní typ přesného ložiska, často používaného jako otočné ložisko. Poskytuje vysoce přesný rotační pohyb při kompaktních rozměrech a to zejména zástavbové výšce. Ložiska FMB jsou k dispozici až do rozměru vnějšího průměru 350mm. Tato ložiska jsou k dispozici ve dvou různých třídách přesnosti a dvou různých třídách předpětí.
Specifikace

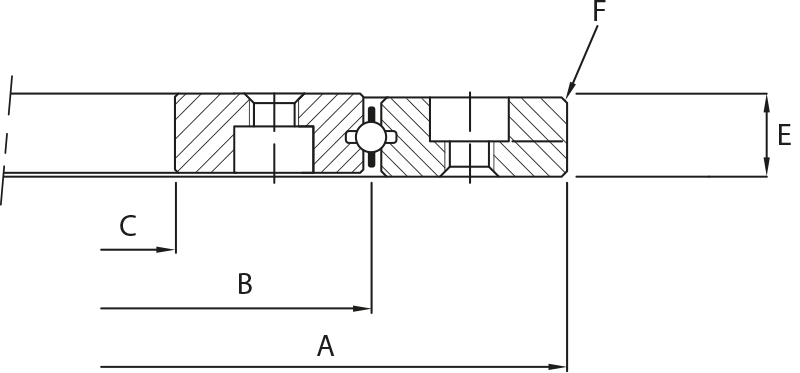

| Typ | Váha (Kg) | Load (N) | A (mm) | B (mm) | C (mm) | E (mm) | Stáhnout 3D |
|---|---|---|---|---|---|---|---|
| FMB-40.120 | 0.570 | 6070 | 120 | 80 | 40 | 8.5 | |
| FMB-60.140 | 0.720 | 7047 | 140 | 100 | 60 | 8.5 | |
| FMB-80.160 | 0.900 | 8100 | 160 | 120 | 80 | 8.5 | |
| FMB-100.180 | 1.000 | 9153 | 180 | 140 | 100 | 8.5 | |
| FMB-120.200 | 1.150 | 10.125 | 200 | 160 | 120 | 8.5 | |
| FMB-140.220 | 1.300 | 11.178 | 220 | 180 | 140 | 8.5 | |
| FMB-150.250 | 2.300 | 12.717 | 250 | 225 | 150 | 10.5 | |
| FMB-200.300 | 2.900 | 15.228 | 300 | 275 | 200 | 10.5 | |
| FMB-250.350 | 4.150 | 20.331 | 350 | 325 | 250 | 12.5 |
