Lineární tyč s podpěrou KWU50

Zpět na: Lineární tyče s podpěrou

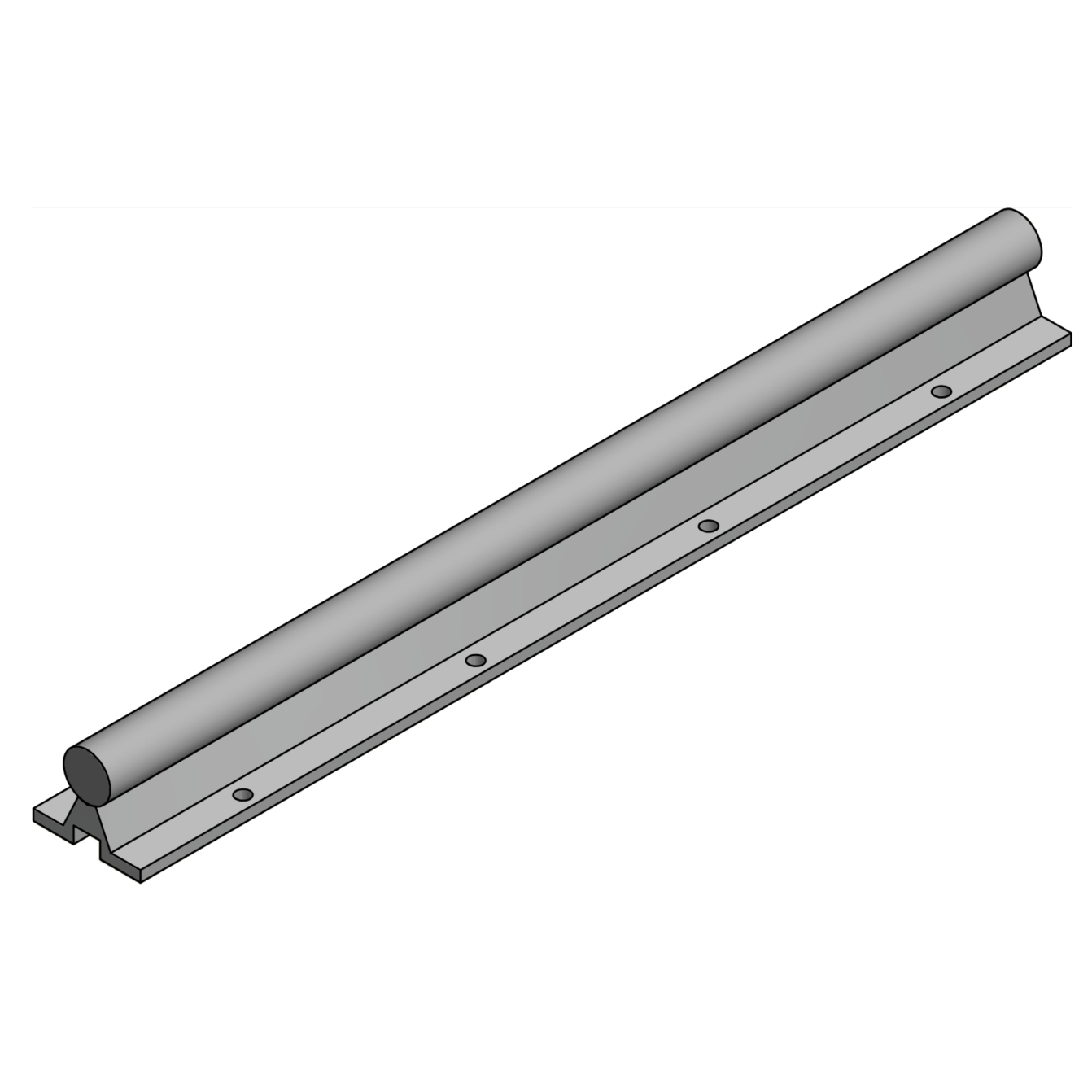

Lineární tyč s podpěrou KWU50

- Pro průměr hřídele: 12 - 80mm
- Provedení: střední
- Materiál: hliník
- Materiál tyče:
... Cf53 (W)
... X90CrMoV18 (WRA)
... X46Cr13 (WRB)

Příklad značení: WRA25-KWU50-25-T1 / L=600mm (60 / 4x120 / 60)
- WRA (typ tyče)
- 25 (průměr tyče)
- KWU50 (typ podpěry)
- 25 (pro hřídel průměr 25mm)
- T1 (zvolená rozteč upínacích otvorů)
- L=600mm (délka podpěry)
- 60 / 4x120 / 60 (pole děr)

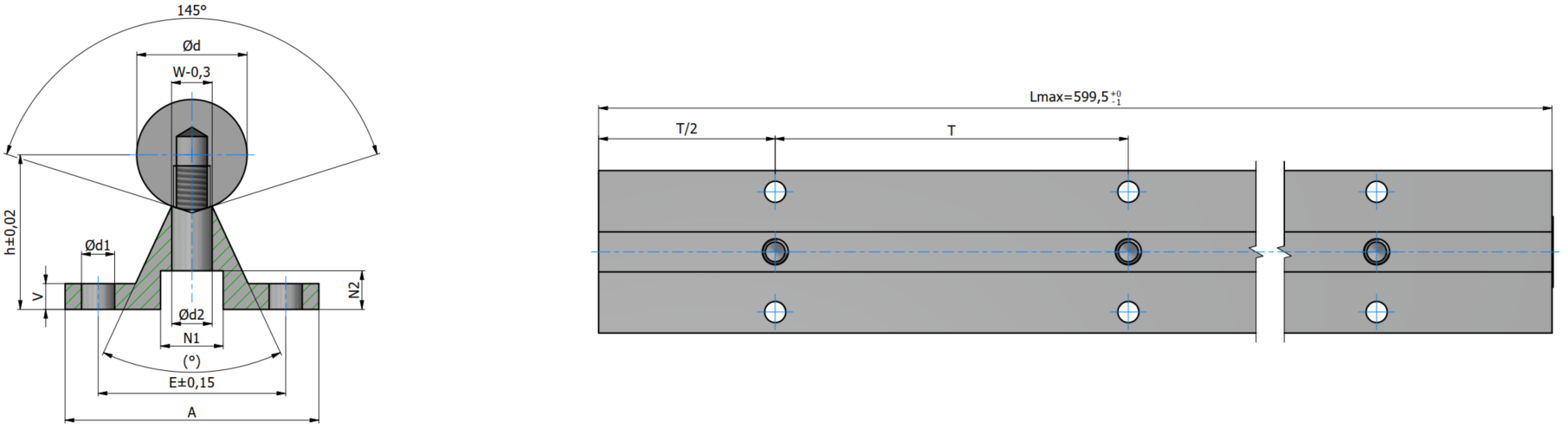

KWU50 NAKRES TYC

Základní rozměry lineární tyče s podpěrou:

Typ / Provedení Rozměry (mm)
Materiál tyče Ød A Ød1 Ød2 E
 h N1 N2 T V W (°)
  W12-KWU50-12-T1 Cf53 12 40 4,5 4,5 29 22 8 5 75 5 5,8 50
  WRA12-KWU50-12-T1 X90CrMoV18 12 40 4,5 4,5 29 22 8 5 75 5 5,8 50
  WRB12-KWU50-12-T1 X46Cr13 12 40 4,5 4,5 29 22 8 5 75 5 5,8 50
  W12-KWU50-12-T2 Cf53 12 40 4,5 4,5 29 22 8 5 120 5 5,8 50
  WRA12-KWU50-12-T2 X90CrMoV18 12 40 4,5 4,5 29 22 8 5 120 5 5,8 50
  WRB12-KWU50-12-T2 X46Cr13 12 40 4,5 4,5 29 22 8 5 120 5 5,8 50
  W16-KWU50-16-T1 Cf53 16 45 5,5 5,5 33 26 9,5 6 100 5 7 50
  WRA16-KWU50-16-T1 X90CrMoV18 16 45 5,5 5,5 33 26 9,5 6 100 5 7 50
  WRB16-KWU50-16-T1 X46Cr13 16 45 5,5 5,5 33 26 9,5 6 100 5 7 50
  W16-KWU50-16-T2 Cf53 16 45 5,5 5,5 33 26 9,5 6 150 5 7 50
  WRA16-KWU50-16-T2 X90CrMoV18 16 45 5,5 5,5 33 26 9,5 6 150 5 7 50
  WRB16-KWU50-16-T2 X46Cr13 16 45 5,5 5,5 33 26 9,5 6 150 5 7 50
  W20-KWU50-20-T1 Cf53 20 52 6,6 6,6 37 32 11 6,5 100 6 8,3 50
  WRA20-KWU50-20-T1 X90CrMoV18 20 52 6,6 6,6 37 32 11 6,5 100 6 8,3 50
  WRB20-KWU50-20-T1 X46Cr13 20 52 6,6 6,6 37 32 11 6,5 100 6 8,3 50
  W20-KWU50-20-T2 Cf53 20 52 6,6 6,6 37 32 11 6,5 150 6 8,3 50
  WRA20-KWU50-20-T2 X90CrMoV18 20 52 6,6 6,6 37 32 11 6,5 150 6 8,3 50
  WRB20-KWU50-20-T2 X46Cr13 20 52 6,6 6,6 37 32 11 6,5 150 6 8,3 50
  W25-KWU50-25-T1 Cf53 25 57 6,6 9 42 36 14 8,5 120 6 10,8 50
  WRA25-KWU50-25-T1 X90CrMoV18 25 57 6,6 9 42 36 14 8,5 120 6 10,8 50
  WRB25-KWU50-25-T1 X46Cr13 25 57 6,6 9 42 36 14 8,5 120 6 10,8 50
  W25-KWU50-25-T2 Cf53 25 57 6,6 9 42 36 14 8,5 200 6 10,8 50
  WRA25-KWU50-25-T2 X90CrMoV18 25 57 6,6 9 42 36 14 8,5 200 6 10,8 50
  WRB25-KWU50-25-T2 X46Cr13 25 57 6,6 9 42 36 14 8,5 200 6 10,8 50
  W30-KWU50-30-T1 Cf53 30 69 9 11 51 42 17 10,5 150 7 11 50
  WRA30-KWU50-30-T1 X90CrMoV18 30 69 9 11 51 42 17 10,5 150 7 11 50
  WRB30-KWU50-30-T1 X46Cr13 30 69 9 11 51 42 17 10,5 150 7 11 50
  W30-KWU50-30-T2 Cf53 30 69 9 11 51 42 17 10,5 200 7 11 50
  WRA30-KWU50-30-T2 X90CrMoV18 30 69 9 11 51 42 17 10,5 200 7 11 50
  WRB30-KWU50-30-T2 X46Cr13 30 69 9 11 51 42 17 10,5 200 7 11 50
  W40-KWU50-40-T1 Cf53 40 73 9 11 55 50 17 10,5 200 8 15 50
  WRA40-KWU50-40-T1 X90CrMoV18 40 73 9 11 55 50 17 10,5 200 8 15 50
  WRB40-KWU50-40-T1 X46Cr13 40 73 9 11 55 50 17 10,5 200 8 15 50
  W40-KWU50-40-T2 Cf53 40 73 9 11 55 50 17 10,5 300 8 15 50
  WRA40-KWU50-40-T2 X90CrMoV18 40 73 9 11 55 50 17 10,5 300 8 15 50
  WRB40-KWU50-40-T2 X46Cr13 40 73 9 11 55 50 17 10,5 300 8 15 50
  W50-KWU50-50-T1 Cf53 50 84 11 13 63 60 19 12,5 200 9 19 46
  WRA50-KWU50-50-T1 X90CrMoV18 50 84 11 13 63 60 19 12,5 200 9 19 46
  WRB50-KWU50-50-T1 X46Cr13 50 84 11 13 63 60 19 12,5 200 9 19 46
  W50-KWU50-50-T2 Cf53 50 84 11 13 63 60 19 12,5 300 9 19 46
  WRA50-KWU50-50-T2 X90CrMoV18 50 84 11 13 63 60 19 12,5 300 9 19 46
  WRB50-KWU50-50-T2 X46Cr13 50 84 11 13 63 60 19 12,5 300 9 19 46
  W60-KWU50-60-T1 Cf53 60 94 11 13 72 68 19 12,5 300 10 25 46
  WRA60-KWU50-60-T1 X90CrMoV18 60 94 11 13 72 68 19 12,5 300 10 25 46
  WRB60-KWU50-60-T1 X46Cr13 60 94 11 13 72 68 19 12,5 300 10 25 46
  W80-KWU50-80-T1 Cf53 80 116 13,5 17,5 92 86 19 12,5 300 12 34 46
  WRA80-KWU50-80-T1 X90CrMoV18 80 116 13,5 17,5 92 86 19 12,5 300 12 34 46
  WRB80-KWU50-80-T1 X46Cr13 80 116 13,5 17,5 92 86 19 12,5 300 12 34 46

Montážní šrouby:

Průmer hřídele
 Typ podpěry
FKWU54-2 FKWU54-1 KWU50 KWU16 KWS50
12 - - M4x20 M4x20 -
16 - - M5x20 M5x20 -
20 M6x45 M6x45 M6x25 M6x25 M6x30
25 M8x50 M8x50 M8x30 M8x30 M8x35
30 M10x60 M10x60 M10x35 M10x35 M10x45
40 M10x70 M12x70 M10x40 M12x40 M10x50
50 M12x80 M14x80 M12x45 M14x45 -



Poznámka: šrouby dle DIN 6912
