TR...1360

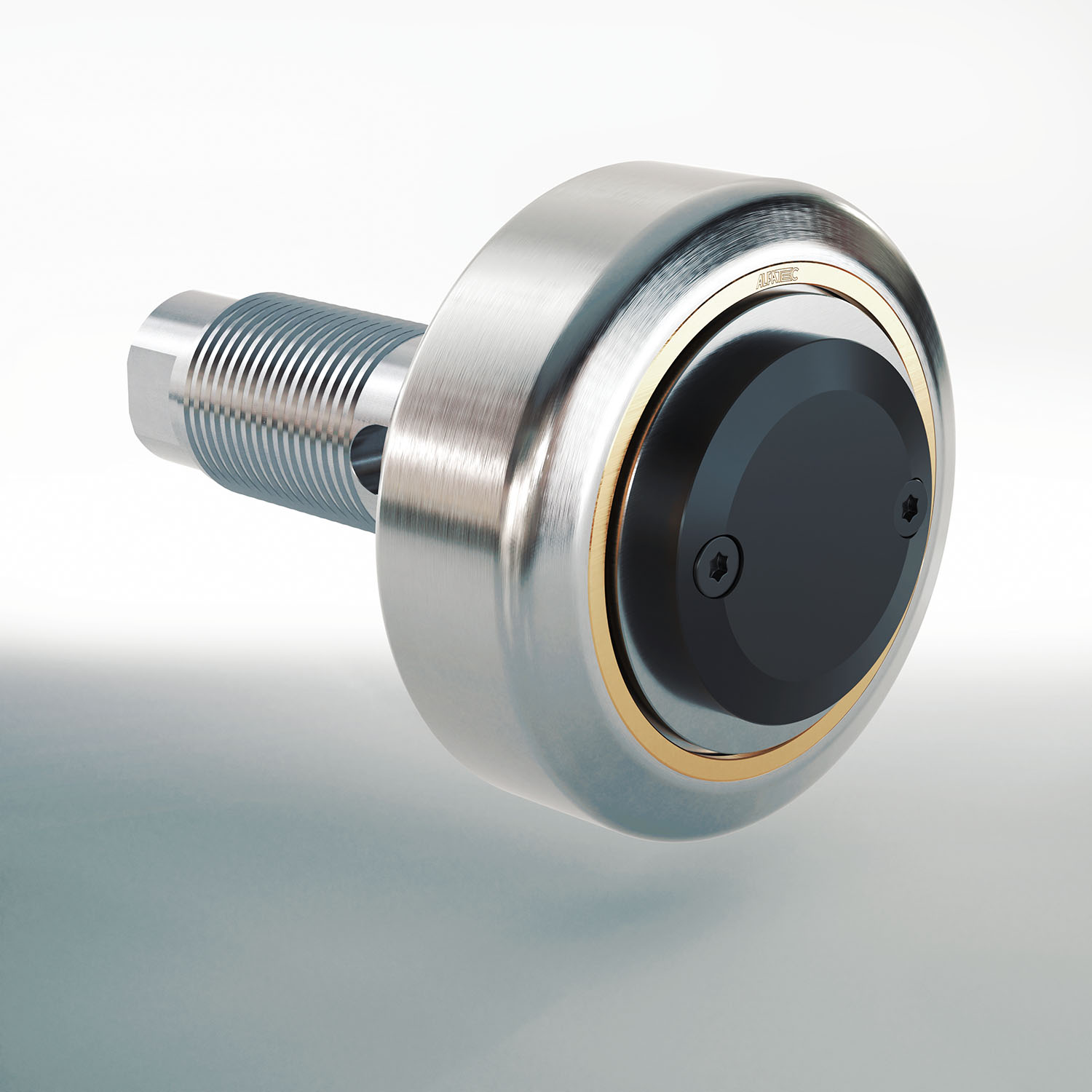

Kombinovaná kladka série TR---.1360

- Typ: 1360 / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem)
- 8 velikostí
- Radiální nosnost: od 5,30 kN - 51,94 kN
- Axiální nosnost: od 2,00 kN - 17,40 kN
- Dostupné průměry: od 52,5 mm - 149 mm
- Vhodné pro U-profil nebo I-profil

- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita

Příklad objednání:
TR 060.1360 (pouze kombinovaná kladka)

Základní popis:

Kombinovaná kladka série TIGER TRxxx.1360 je vybavena čepem s vnějším závitem, kdy pro montáž kladky odpadá svařování. Axiální vedení je zajištěno pomocí kluzného dílu Oilamid, který je možné axiálně nastavovat pomocí distančních podložek. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

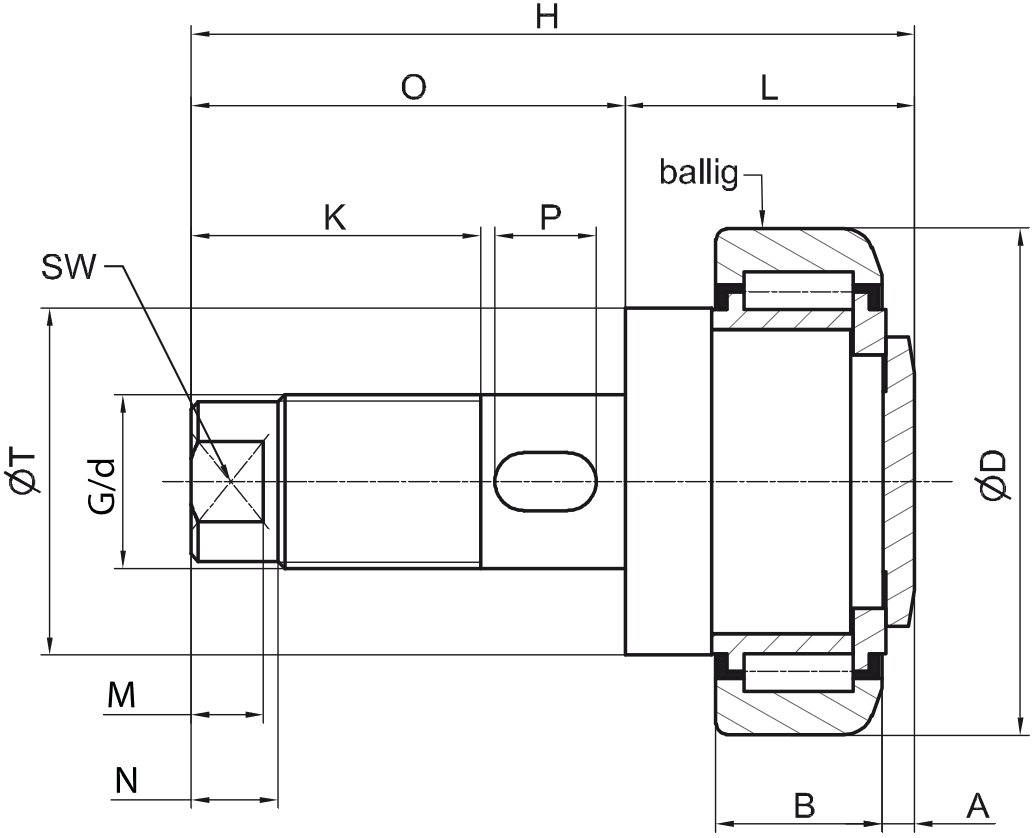

tr1360

Rozměrová specifikace kombinované kladky TRxxx.1360:

Typ / provedení		Základní rozměry / mm (bližší informace viz.katalog)
Velikost	Provedení	D	d_h6	SW	G	L	H	O	K	B	A	T	M	N	F_R	F_A	C	C₀
TR 050	.1360	52,5	20	13	M20x1,5	27	77	50	30	17	5,5	35	8	10	5,30	2,00	24,5	32,5
TR 060	.1360	62,5	24	19	M24x1,5	33,0	95	62	42	20	5,5	42	10	12	8,87	2,95	31	35,5
TR 070	.1360	70,1	24	19	M24x1,5	40,0	102	62	42	23	6,5	48	10	12	11,40	3,15	45,5	51
TR 080	.1360	77,7	30	24	M30x1,5	39,5	119,5	80	50	23	7	54	12	14	12,87	5,00	48	56,8
TR 090	.1360	88,4	30	24	M30x1,5	48,0	128	80	50	30	7	59	12	14	20,37	5,10	68	72
TR 110	.1360	107,7	42	32	M42x1,5	55,0	154,5	99,5	69,5	31	8	71	16	18	24,06	8,90	81	95
TR 120	.1360	123,0	42	32	M42x1,5	59,5	159	99,5	69,5	37	8	80	16	18	33,44	9,80	110	132
TR 150	.1360	149,0	48	36	M48x2,0	62,0	181	112	80	43	8	103	18	20	51,94	17,40	151	192

C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C₀ = Statická únosnost radiálního ložiska (ISO 76)

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
