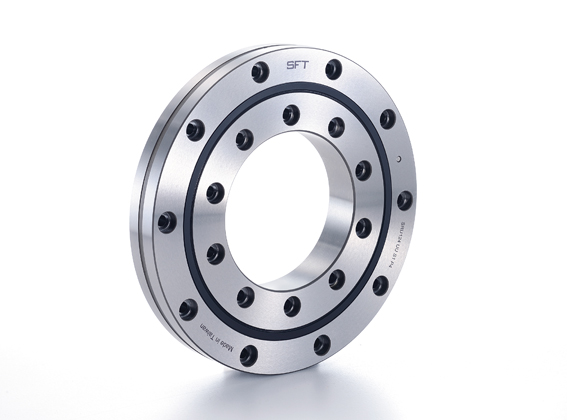

Ložisko SRU | S montážními otvory
Ložisko se zkříženými válečky SRU
- Integrovaný vnitřní a vnější kroužek
- Možnost konfigurace montážního otvoru
- 7 velikostí (vnitřní průměr od 20-160mm)
- Maximální statická únosnost C0: 172,8kN
- Maximální dynamická únosnost C: 103,5kN
Popis:
Tento model má montážní otvory a nevyžaduje proto přítlačnou přírubu ani těleso k zalisování. Jelikož má integrovanou konstrukci vnitřního/vnějšího kroužku a je vybaven vymezovacími podložkami, je jeho chod montáží ovlivněn minimálně, a zaručuje stálou přesnost otáčení a momentu. Model se dá použít k otáčení jak vnitřního, tak vnějšího kroužku.

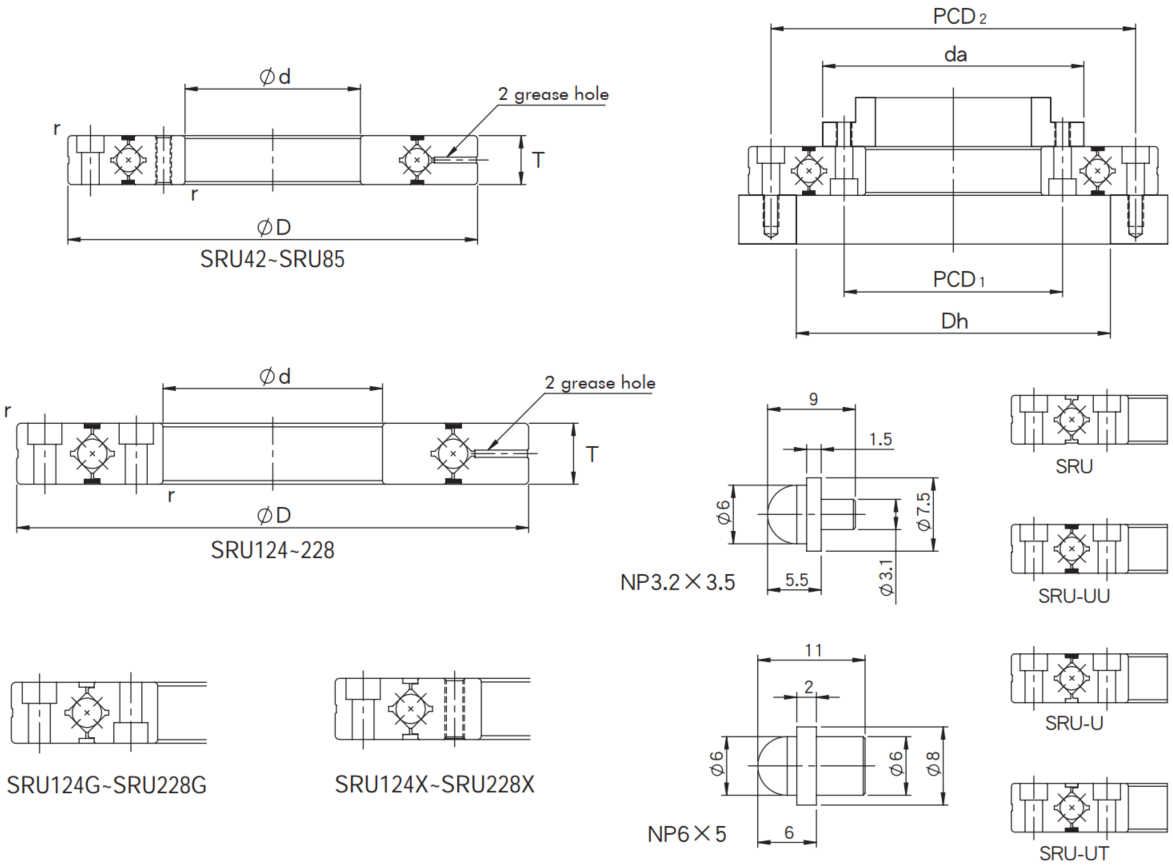

Rozměry:
| Typ | Hlavní rozměry (mm) | Únosnosti (kN) | Specifikace montážních otvorů | ||||||||||
| Vnitřní kroužek | Vnější kroužek | ||||||||||||
| Ød | ØD | T | d1 | r | da | Dh | C | C0 | PCD1 |
Montážní otvor | PCD2 | Montážní otvor | |
| SRU42 | 20 | 70 | 12 | 3 | 0,5 | 36 | 46 | 7,3 | 8,33 | 28 | 6 x M3 | 57 | 6 x Ø6,5 / Ø3,5 / L=3,5 |
| SRU66 | 35 | 95 | 15 | 3 | 0,5 | 58 | 75 | 17,53 | 22,31 | 45 | 8 x M4 | 83 | 8 x Ø8 / Ø4,5 / L=4,5 |
| SRU85 | 55 | 120 | 15 | 3 | 0,5 | 78 | 94 | 20,31 | 29,55 | 65 | 8 x M5 | 105 | 8 x Ø10 / Ø5,5 / L=5,5 |
| SRU124 |
80 | 165 | 22 | 3 | 1 | 115 | 133 | 33 | 50,85 | 97 | 10 x Ø10 / Ø5,5 / L=5,5 | 148 | 10 x Ø10 / Ø5,5 / L=5,5 |
| SRU124 (G) | 80 | 165 | 22 | 3 | 1 | 115 | 133 | 33 | 50,85 | 97 | 10 x Ø10 / Ø5,5 / L=5,5 | 148 | 10 x Ø10 / Ø5,5 / L=5,5 |
| SRU124 X |
80 | 165 | 22 | 3 | 1 | 115 | 133 | 33 | 50,85 | 97 | 10 x M5 | 148 | 10 x Ø10 / Ø5,5 / L=5,5 |
| SRU148 | 90 | 210 | 25 | 3 | 1,5 | 134 | 161 | 49 | 76,83 | 112 | 12 x Ø14 / Ø9,0 / L=8,5 | 187 | 12 x Ø14 / Ø9,0 / L=8,5 |
| SRU148 (G) | 90 | 210 | 25 | 3 | 1,5 | 134 | 161 | 49 | 76,83 | 112 | 12 x Ø14 / Ø9,0 / L=8,5 | 187 | 12 x Ø14 / Ø9,0 / L=8,5 |
| SRU148 X | 90 | 210 | 25 | 3 | 1,5 | 134 | 161 | 49 | 76,83 | 112 | 12 x M8 | 187 | 12 x Ø14 / Ø9,0 / L=8,5 |
| SRU178 | 115 | 240 | 28 | 3 | 1,5 | 162 | 194 | 80,32 | 134,9 | 139 | 12 x Ø14 / Ø9,0 / L=8,5 | 217 | 12 x Ø14 / Ø9,0 / L=8,5 |
| SRU178 (G) | 115 | 240 | 28 | 3 | 1,5 | 162 | 194 | 80,32 | 134,9 | 139 | 12 x Ø14 / Ø9,0 / L=8,5 | 217 | 12 x Ø14 / Ø9,0 / L=8,5 |
| SRU178 X | 115 | 240 | 28 | 3 | 1,5 | 162 | 194 | 80,32 | 134,9 | 139 | 12 x M8 | 217 | 12 x Ø14 / Ø9,0 / L=8,5 |
| SRU228 | 160 | 295 | 35 | 6,1 | 2 | 207 | 247 | 103,5 | 172,8 | 184 | 12 x Ø18 / Ø11 / L=10,8 | 270 | 12 x Ø18 / Ø11 / L=10,8 |
| SRU228 (G) | 160 | 295 | 35 | 6,1 | 2 | 207 | 247 | 103,5 | 172,8 | 184 | 12 x Ø18 / Ø11 / L=10,8 | 270 | 12 x Ø18 / Ø11 / L=10,8 |
| SRU228 X | 160 | 295 | 35 | 6,1 | 2 | 207 | 247 | 103,5 | 172,8 | 184 | 12 x M10 | 270 | 12 x Ø18 / Ø11 / L=10,8 |
Nomenklatura značení: SRU 124 UU S1 P2 B G X - N
| SRU |
124 | UU | S1 | P2 | B | G | X | N |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. |
| Typ | Velikost | Těsnění | Předpětí / vůle | Přesnost | Symbol přesnosti | Orientace mont. otvoru | Otvory | Symbol příslušenství |
1 - Typ
2 - Velikost
3 - Těsnění
- bez označení ... bez těsnění
- UU ... těsnění na obou stranách
- U ... tesnění na jedné straně (strana se zahloubeními vnějšího kroužku, shora)
- UT ... tesnění na jedné straně (opačná strana vnějšího kroužku, zespodu)
4 - Předpětí / vůle
- S1 ... s předpětím
- C1 ... s vůlí
Pozn.: více informací ZDE
5 - Přesnost
- P5 ... přesnost otáčení třídy 5 (standard)
- P4 ... přesnost otáčení třídy 4
- P2 ... přesnost otáčení třídy 2
Pozn.: více informací ZDE
6 - Symbol přesnosti
- bez označení ... vnitřní kroužek s přesností otáčení (standard)
- R ... vnější kroužek s přesností otáčení
- B ... vnitřní a vnější kroužek s přesností otáčení
7 - Orientace montážního otvoru
- bez označení ...válcově zahloubené otvory vnitřního a vnějšího
kroužku jsou natočeny stejným směrem
- G ...válcově zahloubené otvory vnitřního a vnějšího kroužku
jsou natočeny opačným směrem
Pozn.: platí pro SRU124 - SRU228
8 - Symbol pro otvor na vnitřním kroužku
- bez označení ...válcově zahloubený otvor na vnitřním kroužku
- X ...otvor se závitem na vnitřním kroužku (průchozí otvor)
Pozn.: platí pro SRU124 - SRU228
9 - Symbol voliteného příslušenstí
- bez označení ... žádné příslušenství
- N ... s připojenou hlavicí
- SRU42 - SRU178: NP3.2x3.5
- SRU228: NP6x5
