Popis:
Vlastnosti:
Specifikace kuličkové jednotky:
Typ | Konstrukce | Průměr Ø |
X | Y | ||||||
Tvrdý materiál | Měkký materiál | Hladký otvor | Vnitřní šestihran | Ložisko | ||||||
l(kg) | (kg) | D | P | D | H | D | B | |||
OW35-2-(x)-(y) | 35 | 99 | 35 | 18,5 | P1 / P2 / P3 / P4 | 18,5 | - | 18,5 | - | |
OW50-2-(x)-(y) | 50 | 95 | 60 | 27,5 | P2 / P3 / P6 / P8 / P9 | 27,5 | H2 / H3 / H5 / H6 | 27,5 | B3 |
Hladký otvor | Dostupné kombinace vnitřních otvorů |
||||||||
P1 | P2 | P3 | P4 |
P5 | P6 | P7 | P8 | P9 | |
Vnitřní Ø (mm / palce) | 3/16" | 6 | 8 | 8,2 | 10 | 12 | 12,2 | 1/2" | 7/16" |
Vnitřní šestihran | Dostupné kombinace vnitřních otvorů | ||||||
H1 | H2 | H3 | H4 | H5 | H6 | H7 | |
AF (mm / palce) | 8,1 | 3/8" | 7/16" | 11,2 | 1/2" | 14 | 19 |
Ložisko | Dostupné kombinace vnitřních otvorů | ||||||||
B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 | |
Vnitřní Ø (mm / palce) | 3/16" | 6 | 8 | 3/8" | 10 | 12 | 1/2" | 5/8" | 15 |

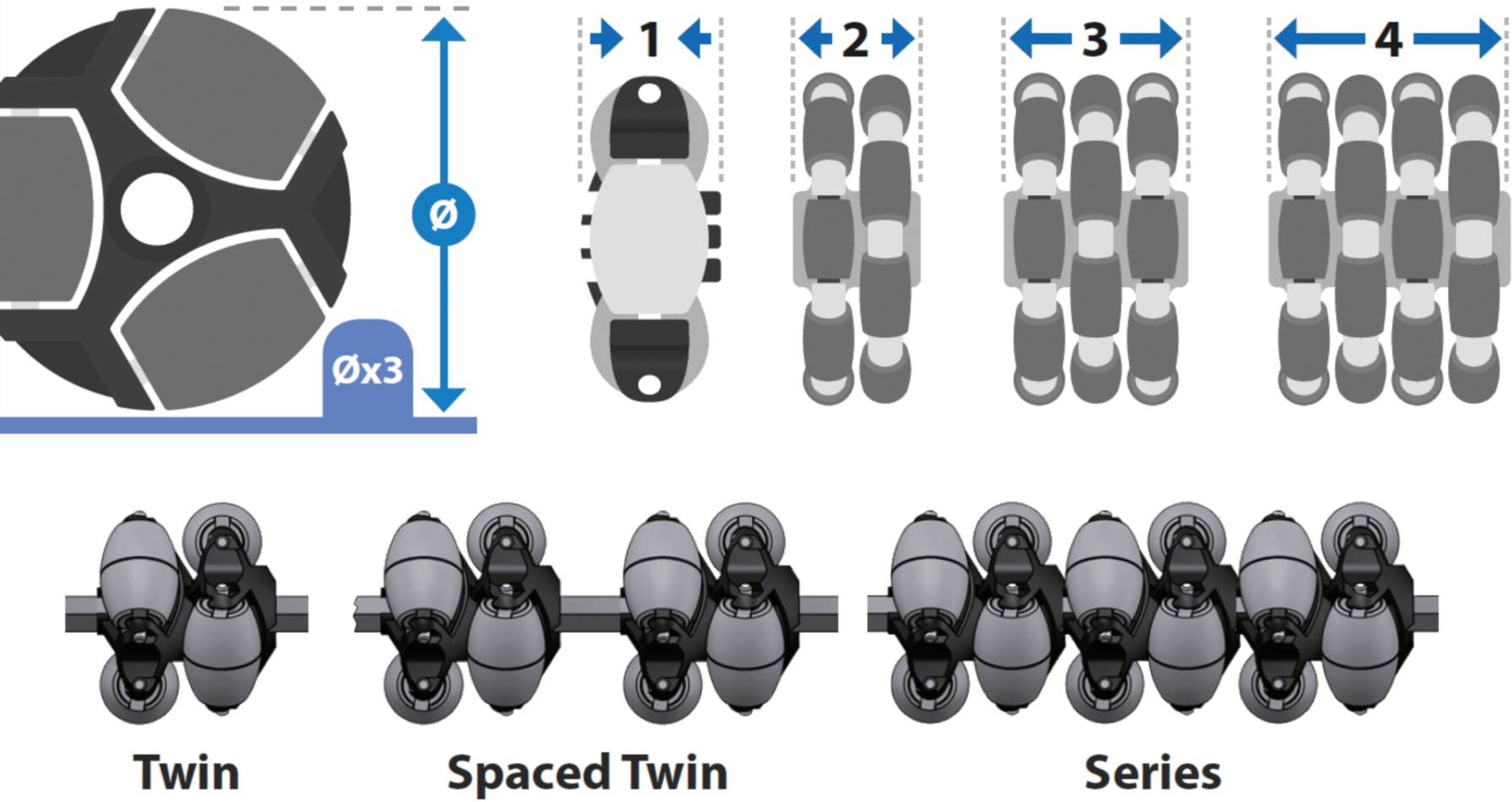

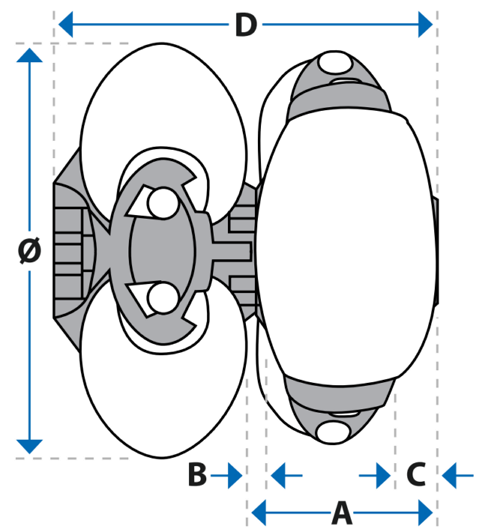

Konstrukce a rozteč:

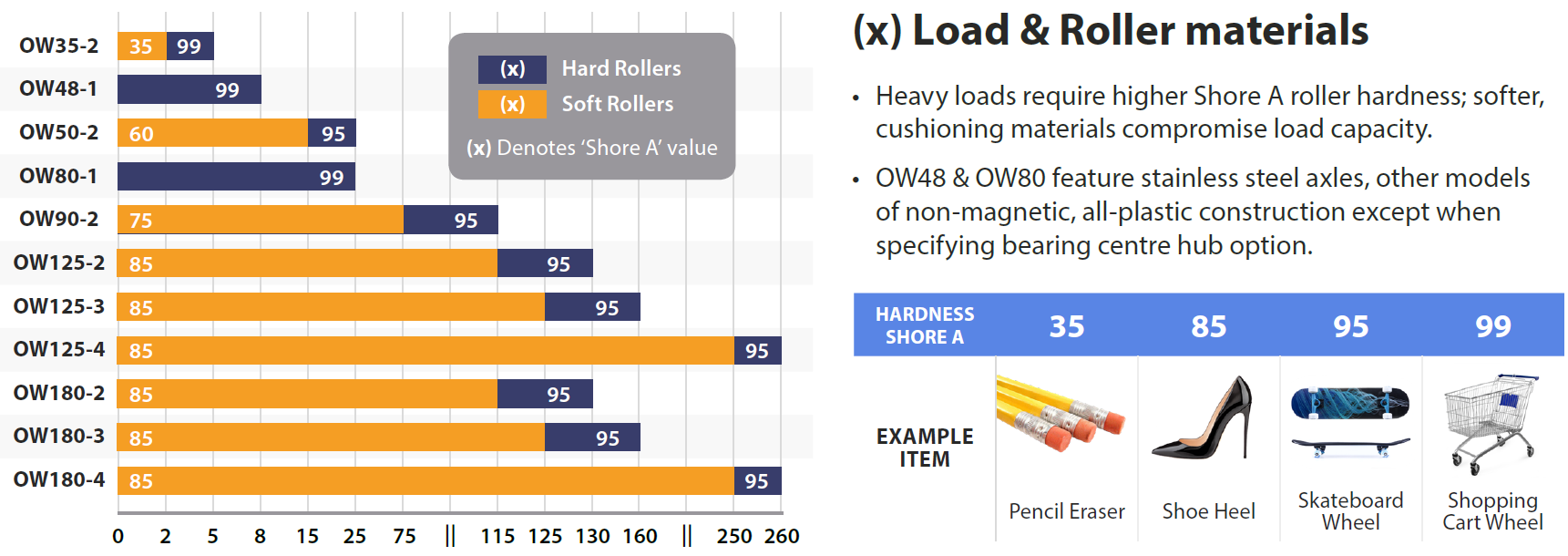

Tvrdost materálu:

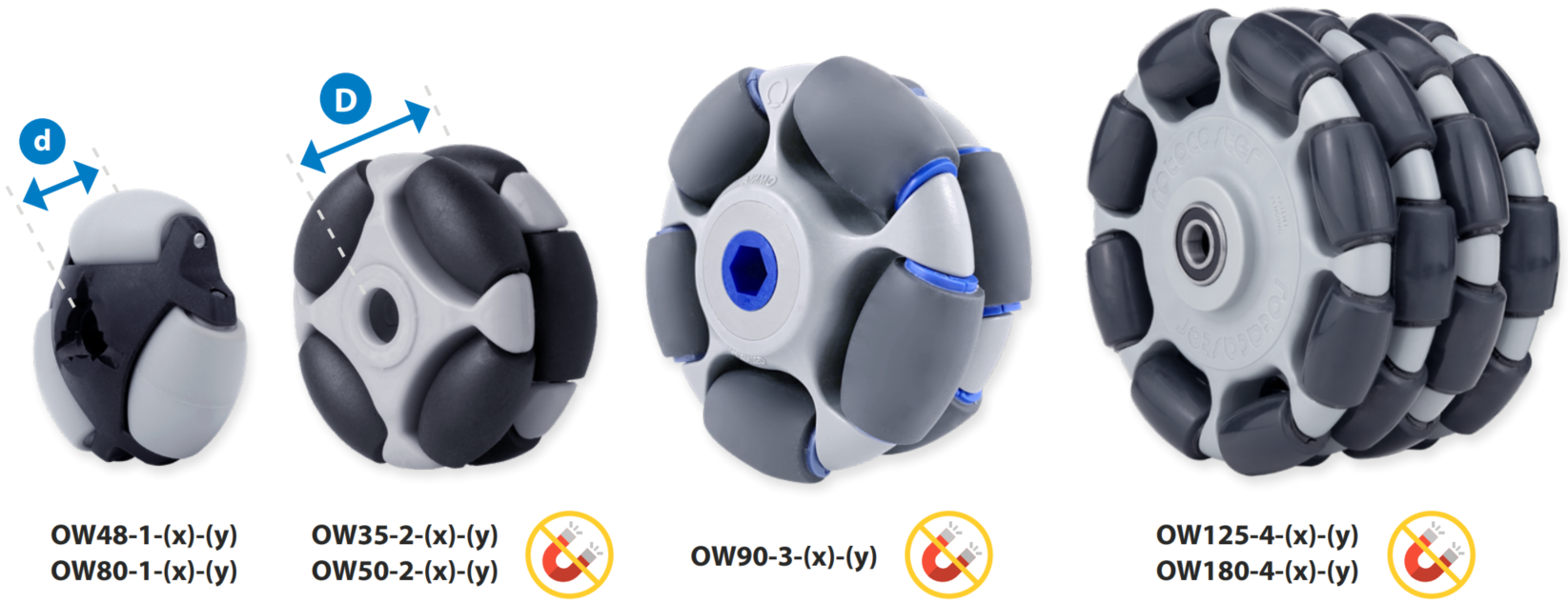

Typy:
