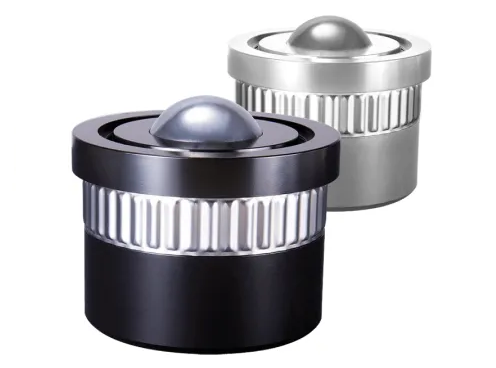

88 & 98 SÉRIE - TOLERANCE RING
- Typ: 88 & 98 - TOLERANCE RING / s tolerančním kroužkem
- 5 velikostí
- Únosnost: až 2200 kg
Příklad objednání:
9800 (série 9800 / provedení ST - standardní)
9800-A (série 9800 / provedení A)
9820-Z (série 9820 / provedení Z)
9800-SS (série 9800 / provedení SS)
9800-PB (série 9800 / provedení PB)
Popis:
Kuličkové jednotky těžké řady mají dvojitou recirkulaci. Proto nabízí nejvyšší únosnost a provozní rozsah při maximální přesnost a nejhladším chodu. Jsou vyrobeny z masivní oceli - tato konstrukce poskytuje nejvyšší zatížitelnost a nejdelší životnost. Velkou výhodou pro uživatele je, že lze kuličkové jednotky z této řady opravit pomocí dostupné sady náhradních dílů.
Vlastnosti:

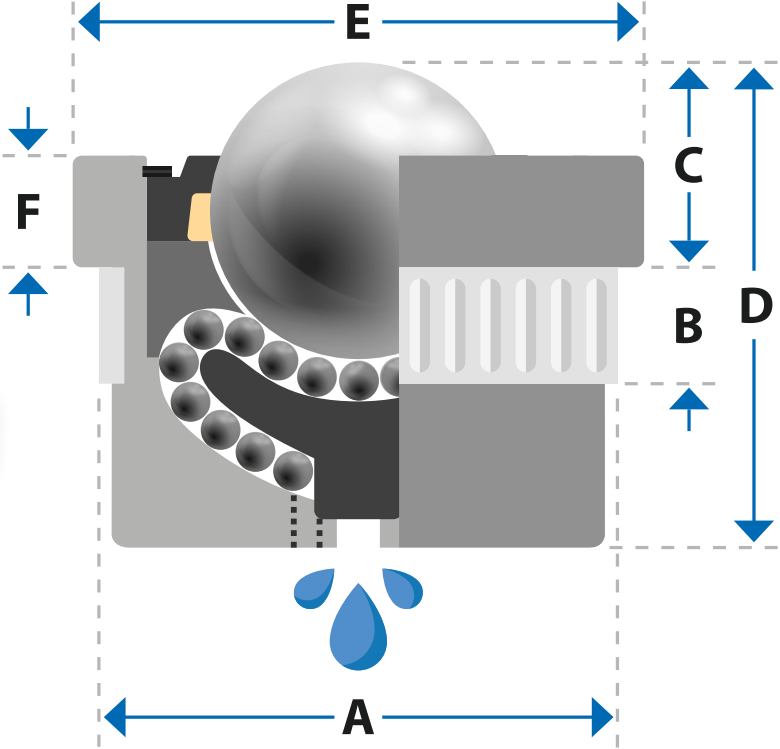

Specifikace kuličkové jednotky:
| Typ | Únosnost (kg) | Rozměry (mm) | ||||||
| Kulička Ø |
A | B | C | D x D Ø |
E x E |
F | ||
| 8810 | 50 | 12,7 | 22 | 12 | 6 | 21 | 24 | 2,4 |
| 9820 | 225 | 25,4 | 451) | 15 | 14 | 40 | 49 | 6,9 |
| 9830 | 385 | 25,4 | 501) | 16 | 15 | 44 | 55 | 8,3 |
| 9840 | 1100 | 38,1 | 651) | 20 | 25 | 60 | 70 | 12,3 |
| 9850 | 2200 | 50,8 | 1001) | 24 | 30 | 95 | 110 | 15,7 |
1) Ø otvoru ISO H9

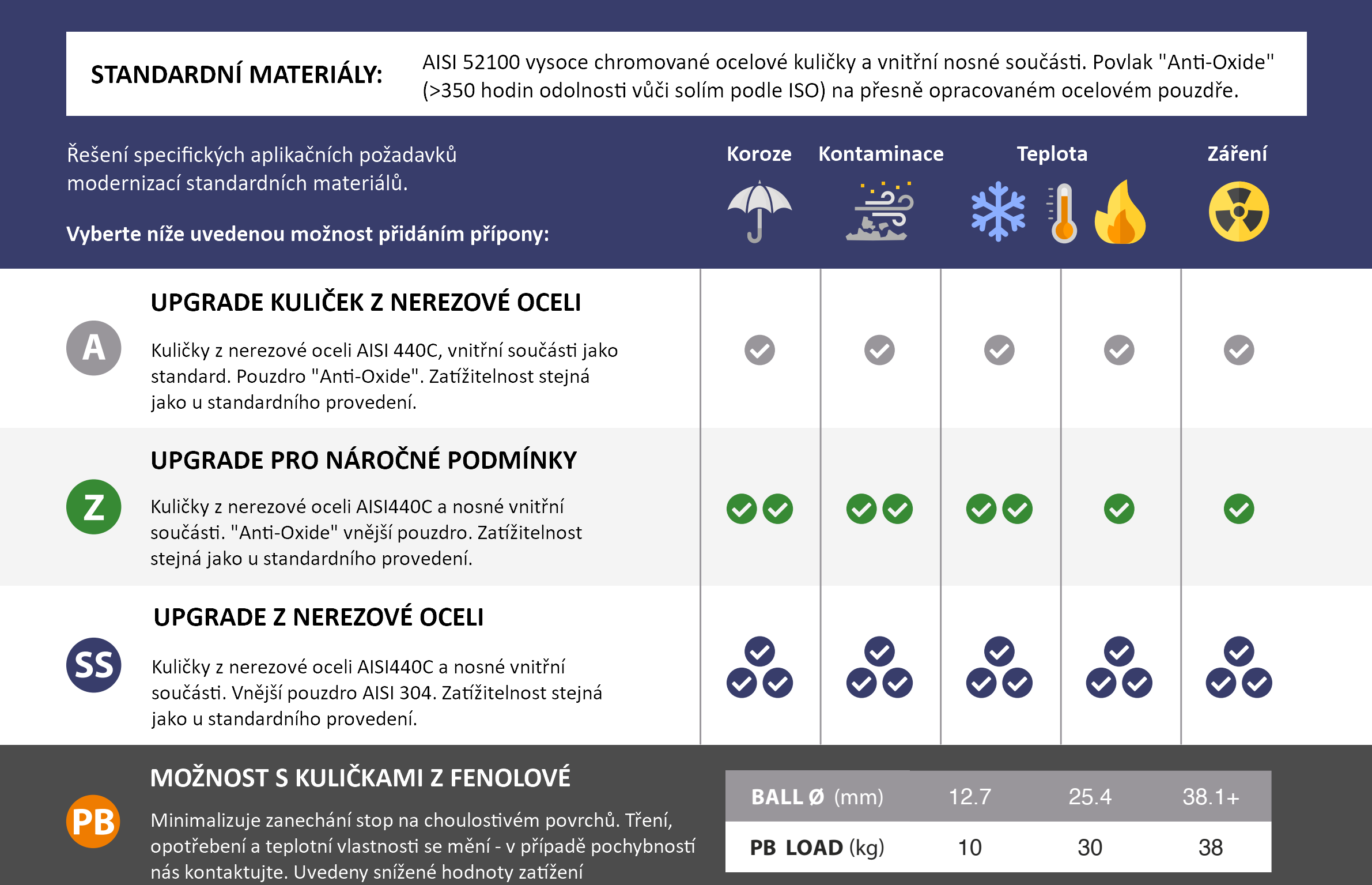

Dostupné materiálové provedení:

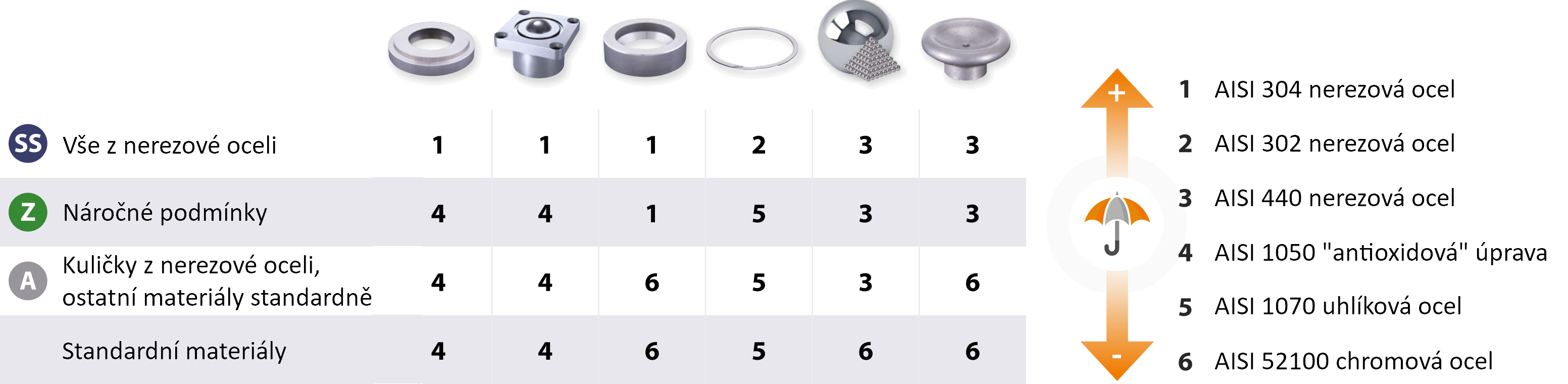

Materiály komponent a odolnost proti korozi:
Náhradní díly a servisní sady:
Kuličkové jednotky Omnitrack Heavy Duty řady 9000 - v nepřetržité výrobě od roku 1954.
Rychlé obnovení výkonu během několika minut pomocí servisních sad S1 a S2, které nabízejí 2 úrovně komponentů a kompletní návod na generální opravu.
Tovární servisní služby lze využít pro pružinové a zakázkové jednotky, protože ty mohou vyžadovat speciální nářadí pro bezpečnou demontáž.
Pro objednání uveďte číslo původního dílu, jakoukoli identifikační značku a požadovanou servisní sadu, např. S1-9241. Pokud máte pochybnosti, kontaktujte nás a my vás udržíme v chodu!
Poznámka:
1 ) V případě potřeby objednání náhradních dílů nutno uvést o jaký typ jednotky se jedná a které náhradní díly jsou vyžadovány.
2 ) Postup lze vidět v sekci VIDEO
3 ) Náhradní díly a servisní sady jsou dostupné pro typy s Ø kuličky 25,4mm a vyšší
Nebo v případě zájmu na vyžádání info@mnsystems.cz
