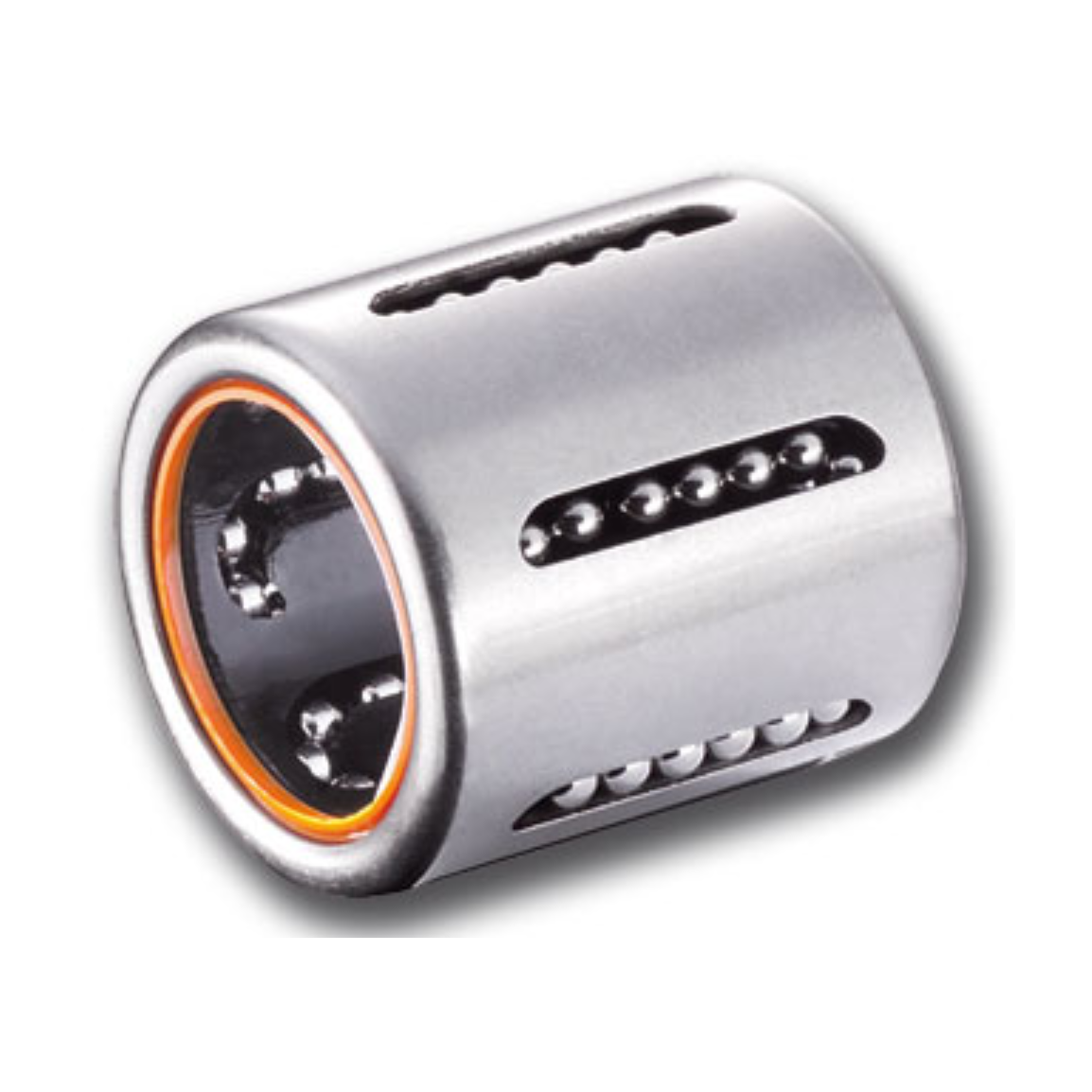

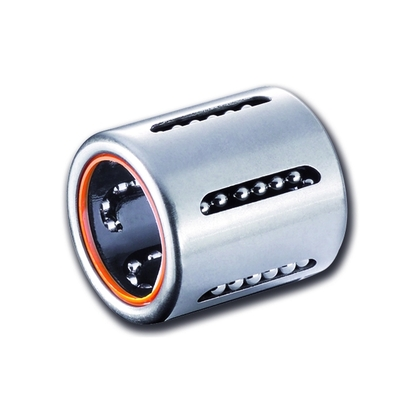

Kuličkové pouzdro KH-economy
Kuličkové pouzdro KH-economy
- Pro průměry hřídele: 6 - 50mm
- Statická únosnost: až 6,3kN
- Dynamická únosnost: až 5,5kN
- Kompaktní rozměry
- Cenově výhodná varianta KH pouzdra
Příklad značení: KH-2540-UU
- KH (typ pouzdra)
- 25 (vnitřní průměr)
- 40 (délka pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Hmotnost (kg) |
|||
| Dynamické | Statické | |||||
| d | D | B | C | Co | ||
| KH-0622 (-UU) | 6 | 12 | 22 | 400 | 239 | 0,007 |
| KH-0824 (-UU) | 8 | 15 | 24 | 435 | 280 | 0,012 |
| KH-1026 (-UU) | 10 | 17 | 26 | 500 | 370 | 0,014 |
| KH-1228 (-UU) | 12 | 19 | 28 | 620 | 510 | 0,018 |
| KH-1428 (-UU) | 14 | 21 | 28 | 620 | 520 | 0,020 |
| KH-1630 (-UU) | 16 | 24 | 30 | 800 | 620 | 0,027 |
| KH-2030 (-UU) | 20 | 28 | 30 | 950 | 790 | 0,032 |
| KH-2540 (-UU) | 25 | 35 | 40 | 1990 | 1670 | 0,066 |
| KH-3050 (-UU) | 30 | 40 | 50 | 2800 | 2700 | 0,095 |
| KH-4060 (-UU) | 40 | 52 | 60 | 4400 | 4450 | 0,182 |
| KH-5070 (-UU) | 50 | 62 | 70 | 5500 | 6300 | 0,252 |
Nomenklatura značení:
Příklad značení: KH-2540-UU
- KH (typ pouzdra)
- 25 (vnitřní průměr)
- 40 (délka pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
Modely
3D Model (CAD) na vyžádání
