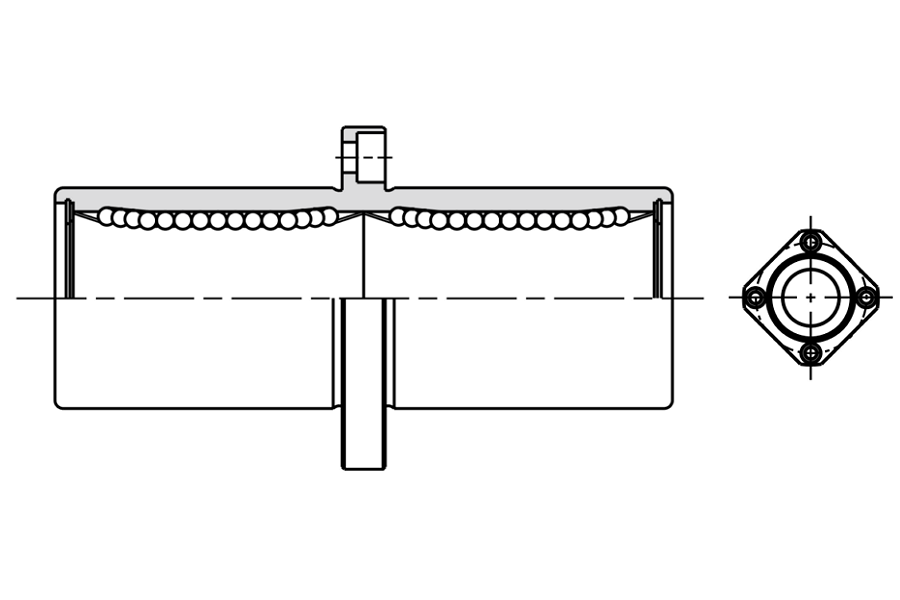

Kuličkové pouzdro SMKC
Kuličkové pouzdro SMKC
- Pro průměry hřídele: 6 - 60mm
- Provedení: ocelové
- Rozměry: dle JIS
- Statická únosnost: až 20kN
- Dynamická únosnost: až 7,55kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | ||||||||||||
| Standardní | Dynamické | Statické | Statický | ||||||||||||
| Ocelová klec |
Plastová klec | dr | D | L | f | Df | K | t | P.C.D. | X | Y | Z | C | Co | Mo |
| SMKC 6 | SMKC 6 G |
6 | 12 | 35 | 15,0 | 28 | 22 | 5 | 20 | 3,5 | 6,0 | 3,1 | 323 | 530 | 2,18 |
| SMKC 8 | SMKC 8 G |
8 | 15 | 45 | 20,0 | 32 | 25 | 5 | 24 | 3,5 | 6,0 | 3,1 | 431 | 784 | 4,31 |
| SMKC 10 | SMKC 10 G |
10 | 19 | 55 | 24,5 | 40 | 30 | 6 | 29 | 4,5 | 7,5 | 4,1 | 588 | 1100 | 7,24 |
| SMKC 12 | SMKC 12 G |
12 | 21 | 57 | 25,5 | 42 | 32 | 6 | 32 | 4,5 | 7,5 | 4,1 | 813 | 1570 | 10,9 |
| SMKC 13 | SMKC 13 G |
13 | 23 | 61 | 27,5 | 43 | 34 | 6 | 33 | 4,5 | 7,5 | 4,1 | 813 | 1570 | 11,6 |
| SMKC 16 |
SMKC 16 G |
16 | 28 | 70 | 32,0 | 48 | 37 | 6 | 38 | 4,5 | 7,5 | 4,1 | 1230 | 2350 | 19,7 |
| SMKC 20 | SMKC 20 G |
20 | 32 | 80 | 36,0 | 54 | 42 | 8 | 43 | 5,5 | 9,0 | 5,1 | 1400 | 2740 | 26,8 |
| SMKC 25 |
SMKC 25 G |
25 | 40 | 112 | 52,0 | 62 | 50 | 8 | 51 | 5,5 | 9,0 | 5,1 | 1560 | 3140 | 43,4 |
| SMKC 30 | SMKC 30 G |
30 | 45 | 123 | 56,5 | 74 | 58 | 10 | 60 | 6,6 | 11,0 | 6,1 | 2490 | 5490 | 82,8 |
| SMKC 35 | SMKC 35 G |
35 | 52 | 135 | 62,5 | 82 | 64 | 10 | 67 | 6,6 | 11,0 | 6,1 | 2650 | 6270 | 110 |
| SMKC 40 |
SMKC 40 G |
40 | 60 | 151 | 69,0 | 96 | 75 | 13 | 78 | 9,0 | 14,0 | 8,1 | 3430 | 8040 | 147 |
| SMKC 50 |
SMKC 50 G |
50 | 80 | 192 | 89,5 | 116 | 92 | 13 | 98 | 9,0 | 14,0 | 8,1 | 6080 | 15900 | 397 |
| SMKC 60 |
SMKC 60 G |
60 | 90 | 209 | 95,5 | 134 | 106 | 18 | 112 | 11,0 | 17,0 | 11,1 | 7550 | 20000 | 530 |
1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: SMKC 25 G UU
| SMKC |
25 | G | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Typ klece | Těsnění |
1 - Typ
- SMKC ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... ocelová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
