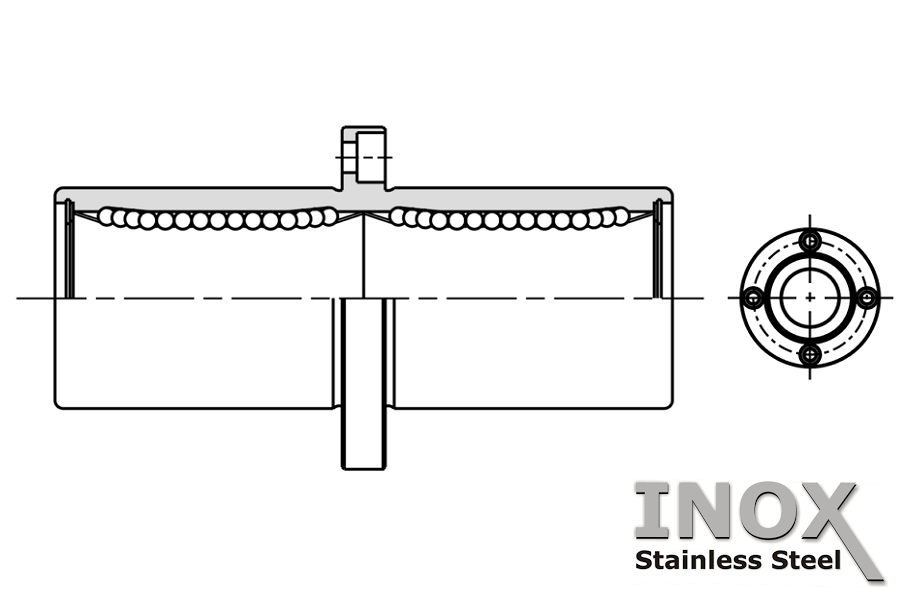

Kuličkové pouzdro SMSFC


Kuličkové pouzdro SMSFC

- Pro průměry hřídele: 6 - 60mm

- Provedení: nerezové

- Rozměry: dle JIS

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

KBFC


Rozměry a únosnost:

Typ / Provedení Rozměry (mm)          Silové zatížení (N) Ohybový moment (Nm)
Nerezové Dynamické Statické  Statický
Nerezová klec Plastová klec dr D L f Df t P.C.D. X Y Z C Co Mo
SMSFC 6 SMSFC 6 G
6 12 35 15,0 28 5 20 3,5 6,0 3,1 323 530 2,18
SMSFC 8
SMSFC 8 G 8 15 45 20,0 32 5 24 3,5 6,0 3,1 431 784  4,31
SMSFC 10
SMSFC 10 G 10 19 55 24,5 40 6 29 4,5 7,5 4,1 588 1100  7,24
SMSFC 12
SMSFC 12 G 12 21 57 25,5 42 6 32 4,5 7,5 4,1 813 1570  10,9
SMSFC 13
SMSFC 13 G 13 23 61 27,5 43 6 33 4,5 7,5 4,1 813 1570  11,6
SMSFC 16
SMSFC 16 G 16 28 70 32,0 48 6 38 4,5 7,5 4,1 1230 2350  19,7
SMSFC 20
SMSFC 20 G 20 32 80 36,0 54 8 43 5,5 9,0 5,1 1400 2740 26,8
SMSFC 25
SMSFC 25 G 25 40 112 52,0 62 8 51 5,5 9,0 5,1 1560 3140  43,4
SMSFC 30
SMSFC 30 G 30 45 123 56,5 74 10 60 6,6 11,0 6,1 2490 5490  82,8
SMSFC 35
SMSFC 35 G 35 52 135 62,5 82 10 67 6,6 11,0 6,1 2650 6270  110
SMSFC 40
SMSFC 40 G 40 60 151 69,0 96 13 78 9,0 14,0 8,1 3430 8040 147
SMSFC 50
SMSFC 50 G 50 80 192 89,5 116 13 98 9,0 14,0 8,1 6080 15900 397
SMSFC 60
SMSFC 60 G 60 90 209 95,5 134 18 112 11,0 17,0 11,1 7550 20000 530



1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 120°C

2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C


Nomenklatura značení: SMSFC 25 G UU

SMSFC
25 G UU
1. 2. 3. 4.
Typ Velikost Typ klece Těsnění

1 - Typ

     - SMSFC ... nerezové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... nerezová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
