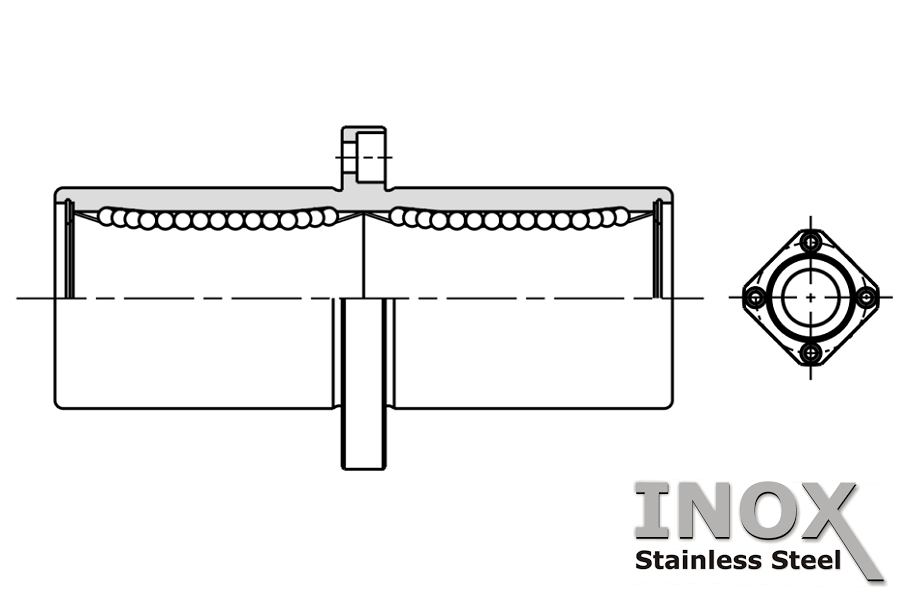

Kuličkové pouzdro SMSKC

Kuličkové pouzdro SMSKC

- Pro průměry hřídele: 6 - 60mm

- Provedení: nerezové

- Rozměry: dle JIS

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

KBKC

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)											Silové zatížení (N)		Ohybový moment (Nm)
Nerezové		Rozměry (mm)											Dynamické	Statické	Statický
Nerezová klec	Plastová klec	dr	D	L	f	Df	K	t	P.C.D.	X	Y	Z	C	Co	Mo
SMSKC 6	SMSKC 6 G	6	12	35	15,0	28	22	5	20	3,5	6,0	3,1	323	530	2,18
SMSKC 8	SMSKC 8 G	8	15	45	20,0	32	25	5	24	3,5	6,0	3,1	431	784	4,31
SMSKC 10	SMSKC 10 G	10	19	55	24,5	40	30	6	29	4,5	7,5	4,1	588	1100	7,24
SMSKC 12	SMSKC 12 G	12	21	57	25,5	42	32	6	32	4,5	7,5	4,1	813	1570	10,9
SMSKC 13	SMSKC 13 G	13	23	61	27,5	43	34	6	33	4,5	7,5	4,1	813	1570	11,6
SMSKC 16	SMSKC 16 G	16	28	70	32,0	48	37	6	38	4,5	7,5	4,1	1230	2350	19,7
SMSKC 20	SMSKC 20 G	20	32	80	36,0	54	42	8	43	5,5	9,0	5,1	1400	2740	26,8
SMSKC 25	SMSKC 25 G	25	40	112	52,0	62	50	8	51	5,5	9,0	5,1	1560	3140	43,4
SMSKC 30	SMSKC 30 G	30	45	123	56,5	74	58	10	60	6,6	11,0	6,1	2490	5490	82,8
SMSKC 35	SMSKC 35 G	35	52	135	62,5	82	64	10	67	6,6	11,0	6,1	2650	6270	110
SMSKC 40	SMSKC 40 G	40	60	151	69,0	96	75	13	78	9,0	14,0	8,1	3430	8040	147
SMSKC 50	SMSKC 50 G	50	80	192	89,5	116	92	13	98	9,0	14,0	8,1	6080	15900	397
SMSKC 60	SMSKC 60 G	60	90	209	95,5	134	106	18	112	11,0	17,0	11,1	7550	20000	530
