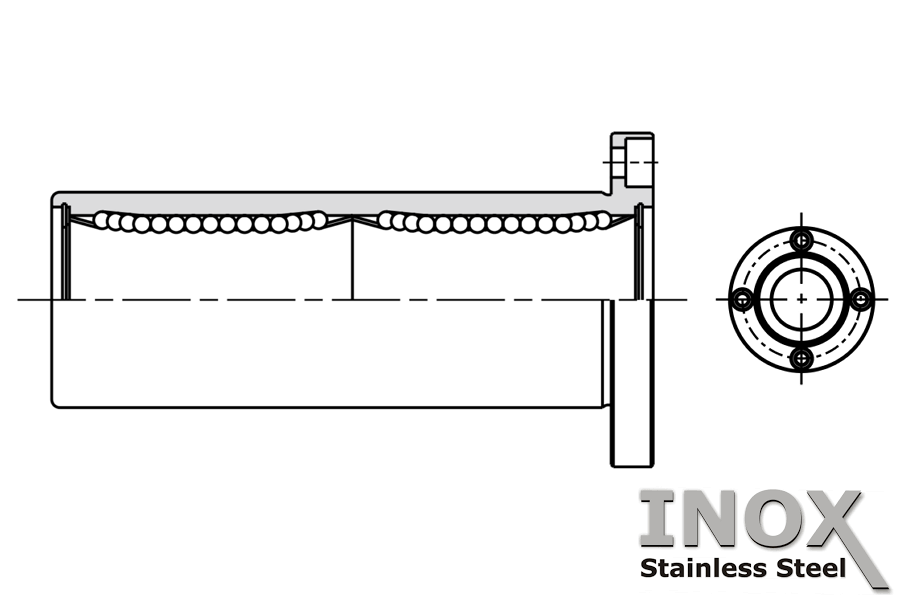

Kuličkové pouzdro BBERS-L

Kuličkové pouzdro BBERS-Lsnr logo

- Pro průměry hřídele: 8 - 60mm
- Provedení: nerezové
- Rozměry: dle ISO
- Statická únosnost: až 20kN
- Dynamická únosnost: až 9,94kN

BBER L


Rozměry a únosnost:

Typ / Provedení Rozměry (mm)          Silové zatížení (N) Ohybový moment (Nm)
Nerezové Dynamické Statické  Statický
Plastová klec Nerezová klec d D L Df t Dp X Y Z C Co Mo
BBERS 8 L BBERS 8 L A
8 16 46 32 5 24 3,5 6,0 3,1 320 804 4,3
BBERS 12 L BBERS 12 L A 12 22 61 42 6 32 4,5 7,5 4,1 683 1570 12,0
BBERS 16 L BBERS 16 L A 16 26 68 46 6 36 4,5 7,5 4,1 710 1780 14,0
BBERS 20 L BBERS 20 L A 20 32 80 54 8 43 5,5 9,0 5,1 1440 2740 25,0
BBERS 25 L BBERS 25 L A 25 40 112 62 8 51 5,5 9,0 5,1 1490 3140 44,0
BBERS 30 L BBERS 30 L A 30 47 123 76 10 62 6,6 11,0 6,1 2600 5490 78,0
BBERS 40 L BBERS 40 L A 40 62 151 98 13 80 9,0 14,0 8,1 3872 8040 147,0
BBERS 50 L BBERS 50 L A 50 75 192 112 13 94 9,0 14,0 8,1 7701 15900 396,0
BBERS 60 L BBERS 60 L A 60 90 209 134 18 112 11,0 17,0 11,1 9940 20000 487,0



1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 120°C

2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C


Nomenklatura značení: BBERS 25 L A UU

BBERS
25 L A UU
1. 2. 3. 4. 5.
Typ Velikost Dvojitý typ Typ klece Těsnění

1 - Typ

     - BBERS ... nerezové provedení

2 - Vnitřní průměr

3 - L ... dvojitý typ

4 - Typ klece

     - bez označení ... nerezová klec

     - A ... plastová klec

5 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
