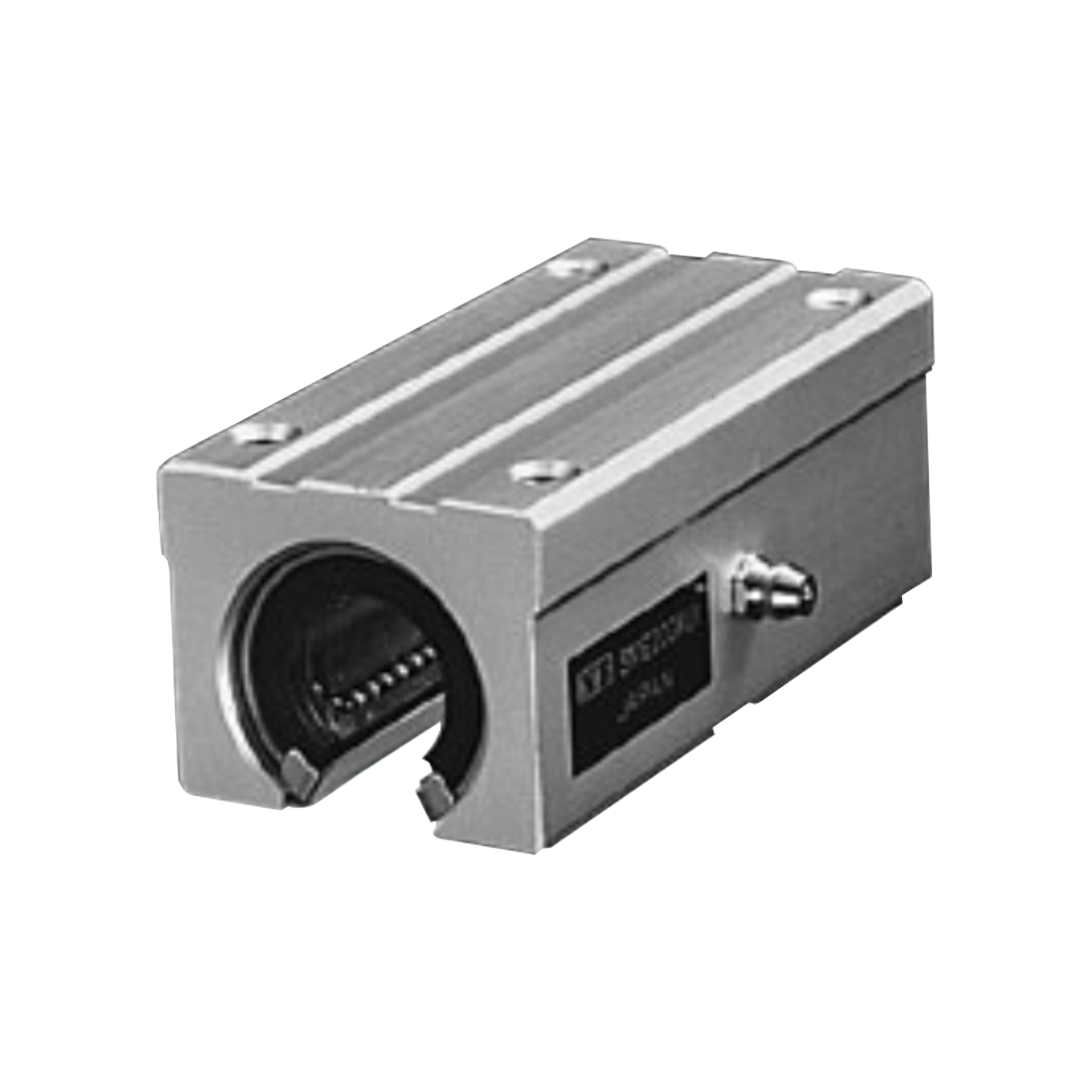

Lineární set SME-W
Lineární set SME-W
- Pro průměry hřídele: 10 - 30mm
- Provedení: otevřené / tandemové
- Statická únosnost: až 5,49kN
- Dynamická únosnost: až 2,49kN

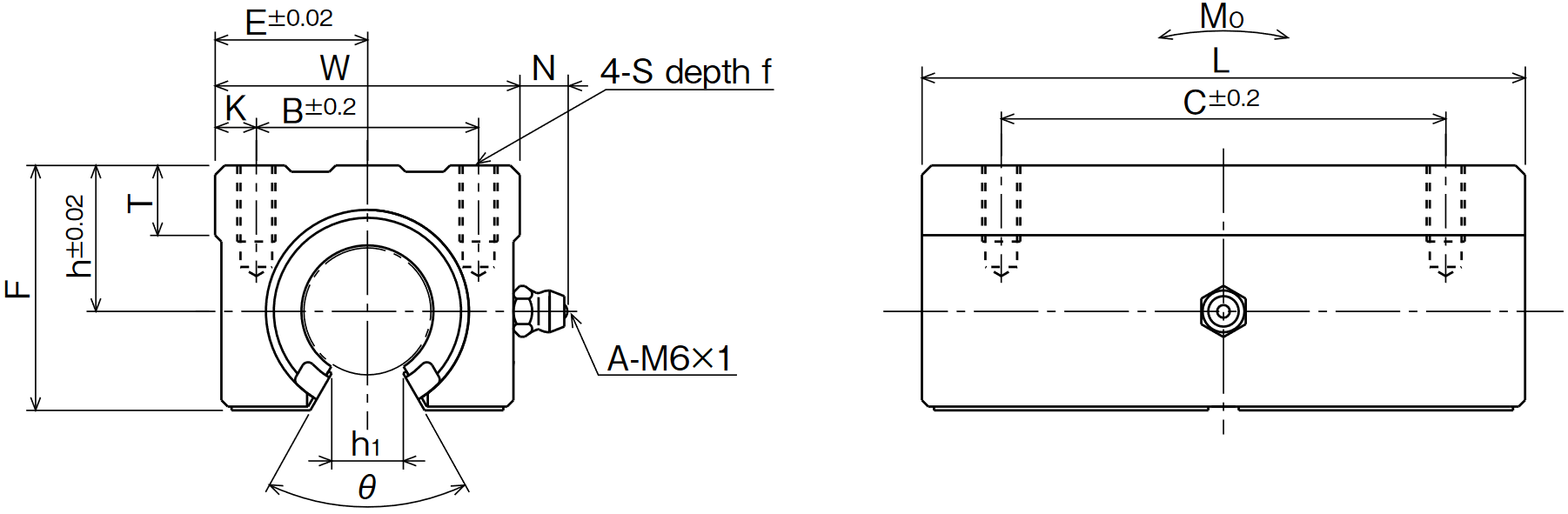

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | |||||||||||||||
| Dynamické | Statické | Statický | ||||||||||||||||
| dr | h | E | W | L | F | T | N | h1 | θ (°) |
B | C | K | S |
f | C | Co | Mo | |
| SME 10 G W UU | 10 | 15 | 18 | 36 | 65 | 24 | 7 | 7,5 | 6 | 80 | 25 | 40 | 5,5 | M5 | 10 | 588 | 1100 | 4,63 |
| SME 13 G W UU | 13 | 17 | 20 | 40 | 75 | 28 | 8 | 7,5 | 8,5 | 80 | 28 | 50 | 6 | M5 | 10 | 813 | 1570 | 7,42 |
| SME 16 G W UU | 16 | 20 | 22,5 | 45 | 85 | 33 | 9 | 7,5 | 10 | 80 | 32 | 60 | 6,5 | M5 | 12 | 1230 | 2350 | 12,6 |
| SME 20 G W UU | 20 | 23 | 24 | 48 | 95 | 39 | 11 | 7,5 | 10 | 60 | 35 | 70 | 6,5 | M6 | 12 | 1400 | 2740 | 14,5 |
| SME 25 G W UU | 25 | 27 | 30 | 60 | 130 | 47 | 14 | 7,5 | 11,5 | 50 | 40 | 90 | 10 | M6 | 12 | 1560 | 3140 | 24,7 |
| SME 30 G W UU | 30 | 33 | 35 | 70 | 140 | 56 | 15 | 7,5 | 14 | 50 | 50 | 100 | 10 | M8 | 18 | 2490 | 5490 | 47,2 |

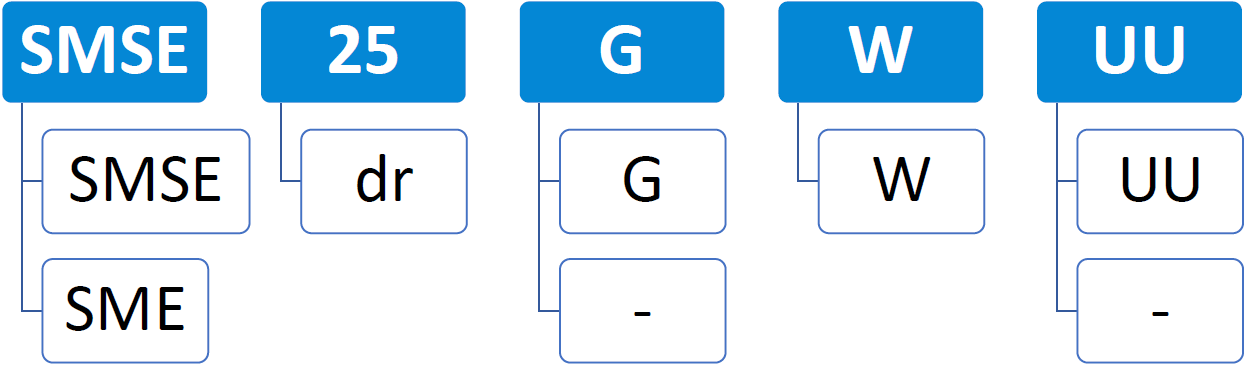

Nomenklatura značení:
Příklad značení: SMSE 25 G W UU
- specifikace (SME - standardní / SMSE - nerezové)
- 25 (vnitřní průměr)
- G (plastová klec) / bez označení (ocelová klec pro SME nebo nerezová klec pro SMSE)
- W (tandemové provedení)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
