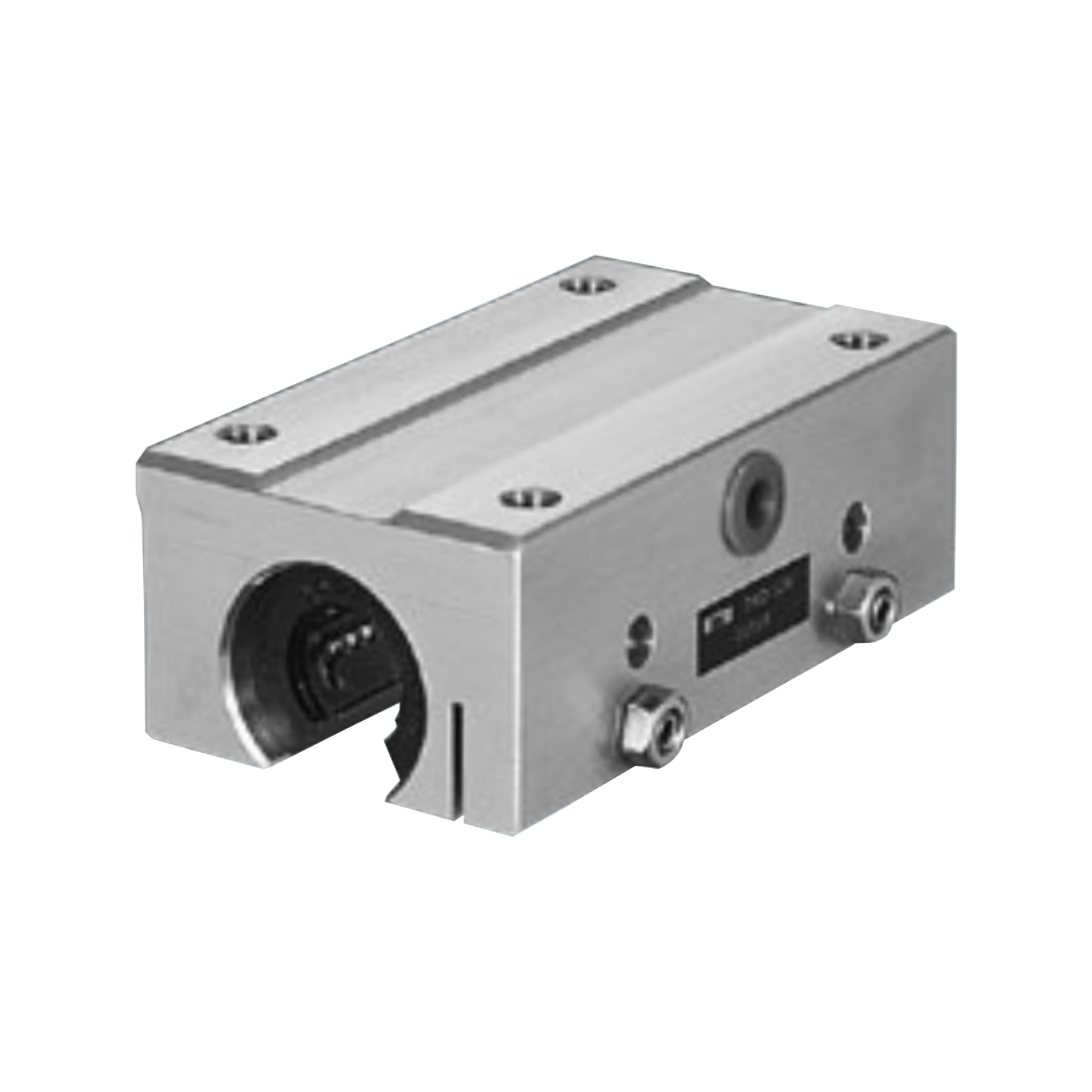

Lineární set TKD-W
Lineární set TKD-W
- Pro průměry hřídele: 12 - 40mm
- Provedení: otevřené / tandemové / nastavitelné
- Statická únosnost: až 16,46kN
- Dynamická únosnost: až 10,68kN

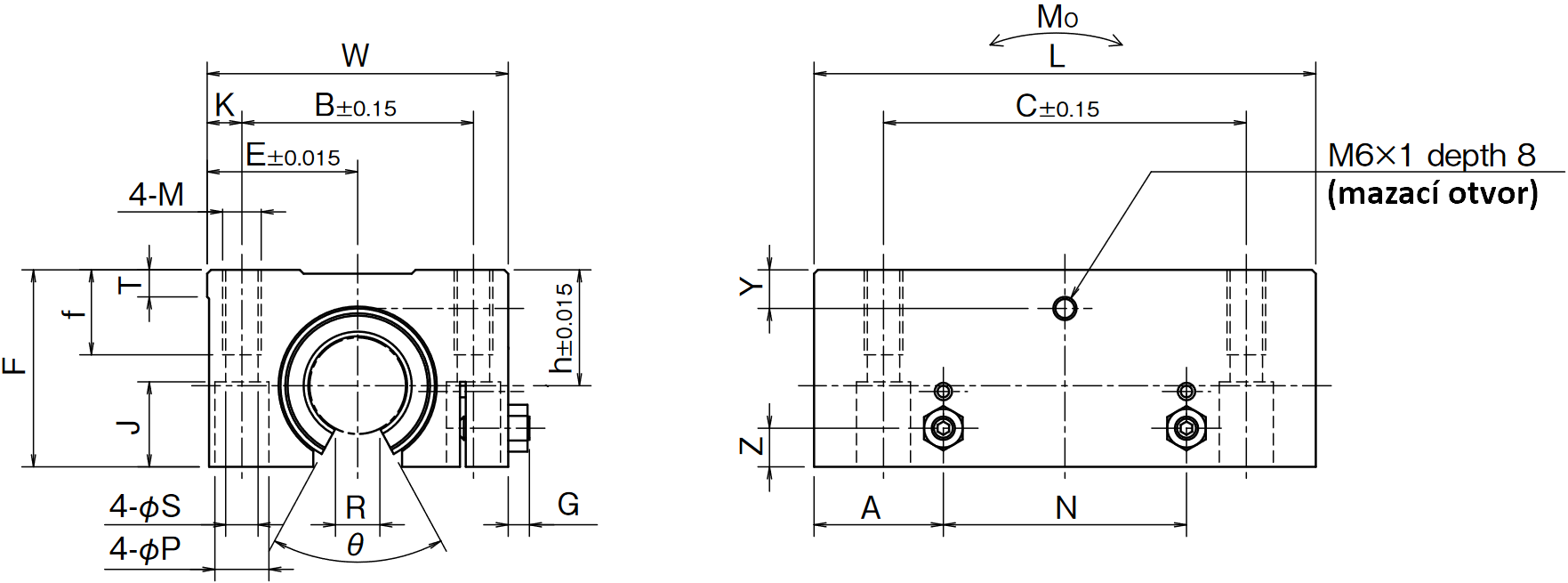

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | ||||||||||||||||||||||
| Dynamické | Statické | Statický | |||||||||||||||||||||||
| dr | h | E | W | L | F | G | Z | A | N | T | R | θ (°) | Y | B | C | K | M | f | S | P | J | C | Co | Mo | |
| TKD 12 W UU | 12 | 18 | 21,5 | 43 | 76 | 28 | 3,2 | 5 | 19,5 | 37 | 5 | 6,5 | 66 | 7,5 | 32 | 56 | 5,5 | M5 | 11 | 4,3 | 8 | 11,5 | 1652 | 2580 | 11,3 |
| TKD 16 W UU | 16 | 22 | 26,5 | 53 | 84 | 35 | 3,2 | 6 | 21,5 | 41 | 5 | 9 | 68 | 9,5 | 40 | 64 | 6,5 | M6 | 13 | 5,3 | 9,5 | 14 | 2025 | 3100 | 15,2 |
| TKD 20 W UU | 20 | 25 | 30 | 60 | 104 | 42 | 4 | 8 | 27 | 50 | 5 | 9 | 55 | 9 | 45 | 76 | 7,5 | M8 | 18 | 6,6 | 11 | 18 | 3390 | 5260 | 35,3 |
| TKD 25 W UU | 25 | 30 | 39 | 78 | 130 | 51 | 5,5 | 10 | 33,5 | 63 | 7 | 11,5 | 57 | 10 | 60 | 94 | 9 | M10 | 22 | 8,4 | 14 | 22 | 6120 | 9440 | 85,2 |
| TKD 30 W UU | 30 | 35 | 43,5 | 87 | 152 | 60 | 5,5 | 12 | 39,5 | 73 | 8 | 14 | 57 | 11,5 | 68 | 106 | 9,5 | M10 | 22 | 8,4 | 14 | 26 | 8860 | 13620 | 140 |
| TKD 40 W UU | 40 | 45 | 54 | 108 | 176 | 77 | 5 | 15 | 45,5 | 85 | 10 | 19,5 | 56 | 14 | 86 | 124 | 11 | M12 | 26 | 10,5 | 17,5 | 33 | 10680 | 16460 | 199 |

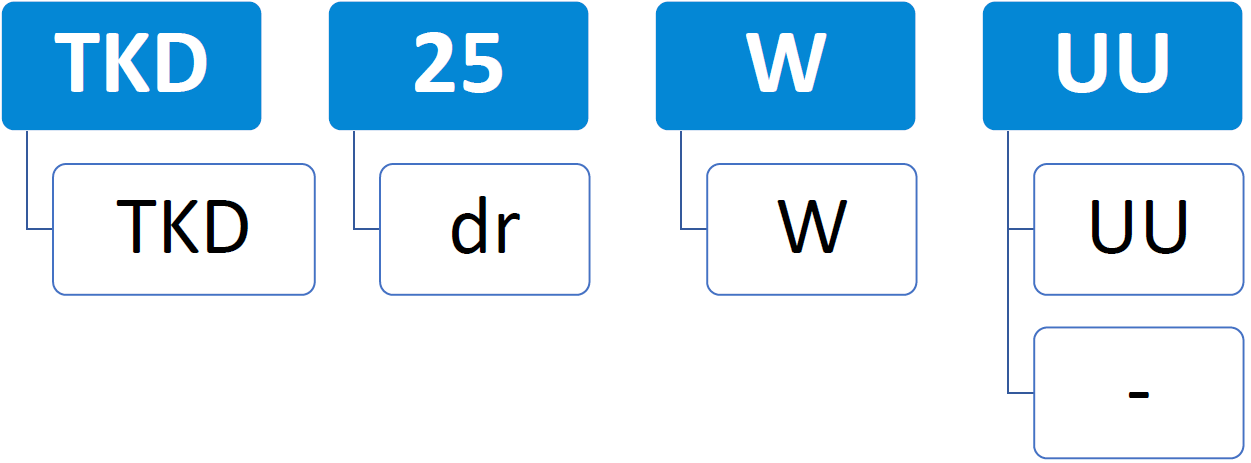

Nomenklatura značení:
Příklad značení: TKD 25 W UU
- specifikace (typ TKD - otevřený, nastavitelný)
- 25 (vnitřní průměr)
- W (tandemové provedení)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
