Lineární set KTGE32

Zpět na: Lineární sety s konfigurovatelným pouzdrem - uzavřené

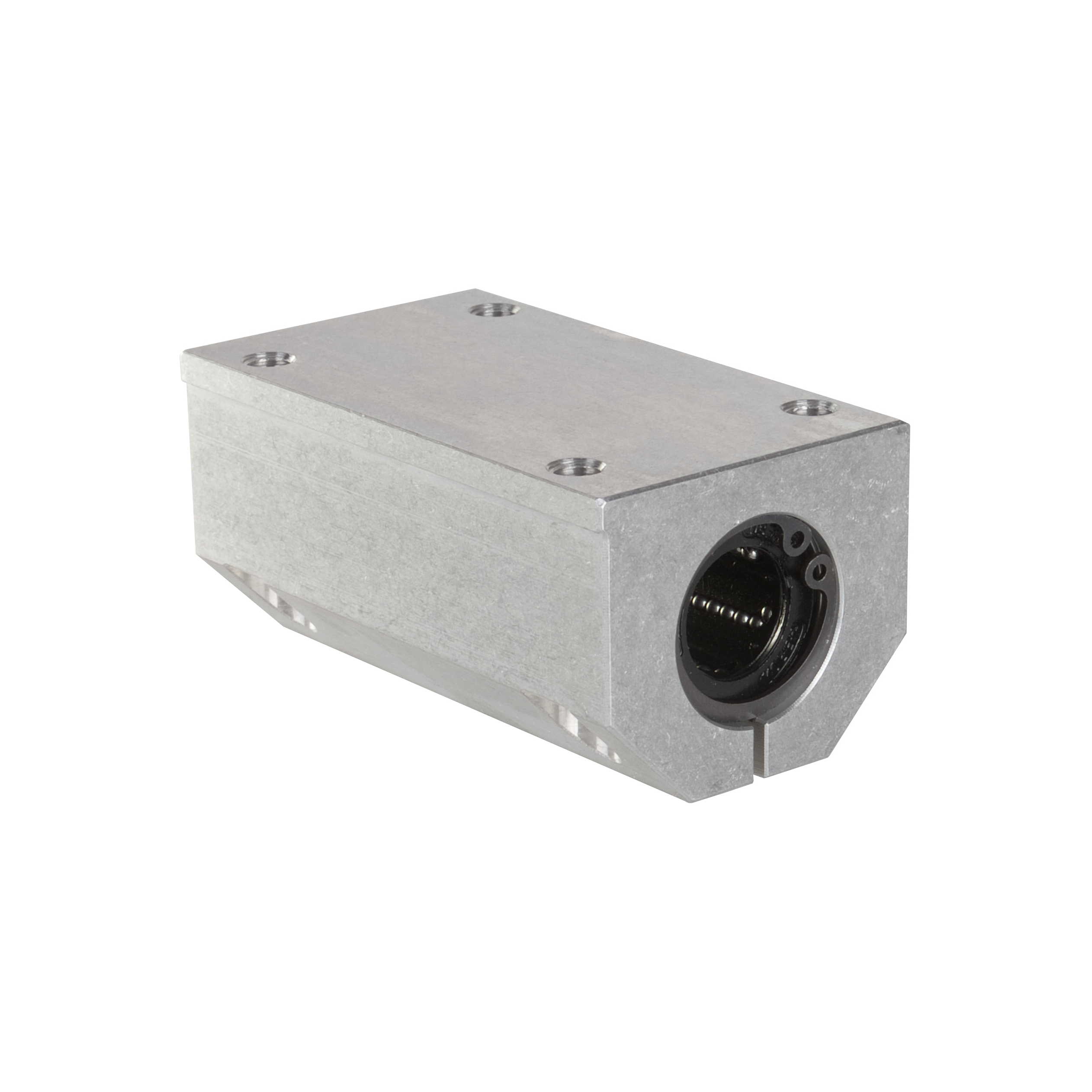

Lineární set KTGE32

- Pro průměry hřídele: 8 - 50mm
- Provedení: uzavřené - s nastavitelnou vůlí
- Model: tandemový lineární domeček
- Materiál: hlíník

- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

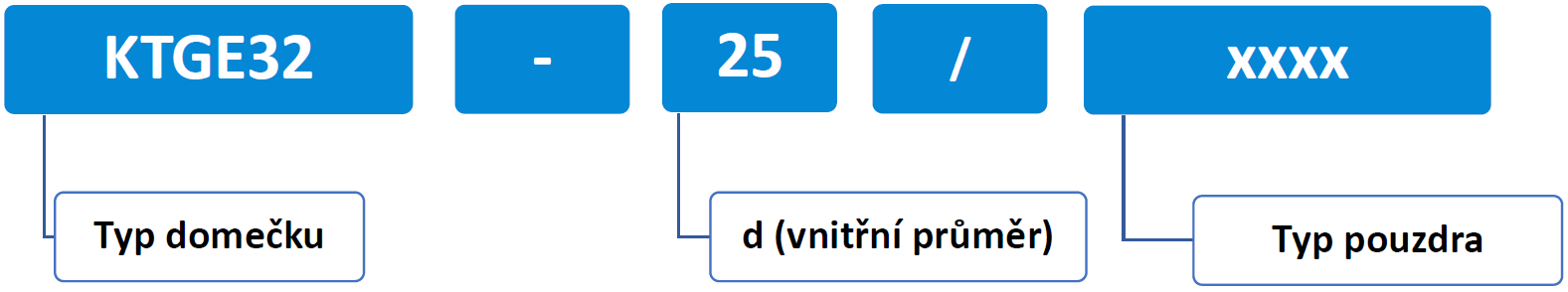

Příklad značení: KTGE32-25 / LME-UU
- KTGE32 (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

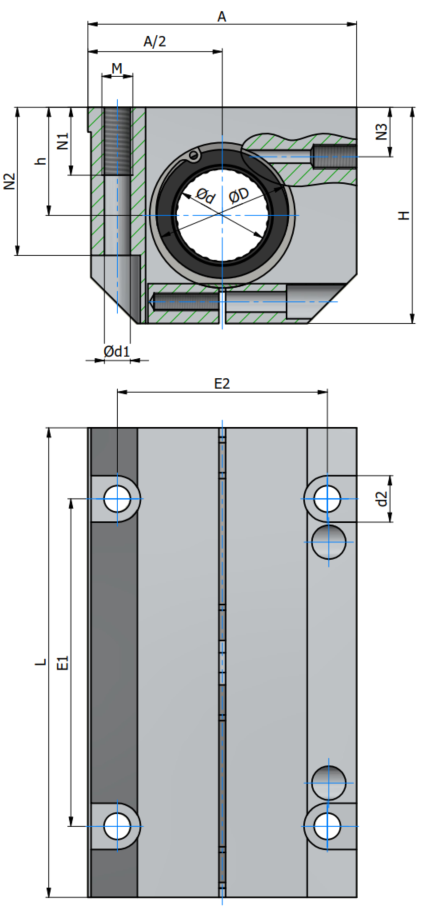

KTGE32 NAKRES 1

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	ØD	A	Ød1	d2	E1	E2	H	h	L	M	N1	N2	N3
KTGE32-08	8	16	35	4,2	8	50	25	28	13	62	M5	11	19,5	8
KTGE32-12	12	22	43	5,2	10	56	32	35	18	76	M6	11	25	10
KTGE32-16	16	26	53	5,2	10	64	40	42	22	84	M6	13	30	12
KTGE32-20	20	32	60	6,8	11	76	45	50	25	104	M8	18	34	13
KTGE32-25	25	40	78	8,6	15	94	60	60	30	130	M10	22	40	15
KTGE32-30	30	47	87	10,3	18	106	68	70	35	152	M12	22	48	16
KTGE32-40	40	62	108	14,25	20	124	86	90	45	176	M16	26	60	20
KTGE32-50	50	75	132	14,25	20	160	108	105	50	224	M16	34	49	20
